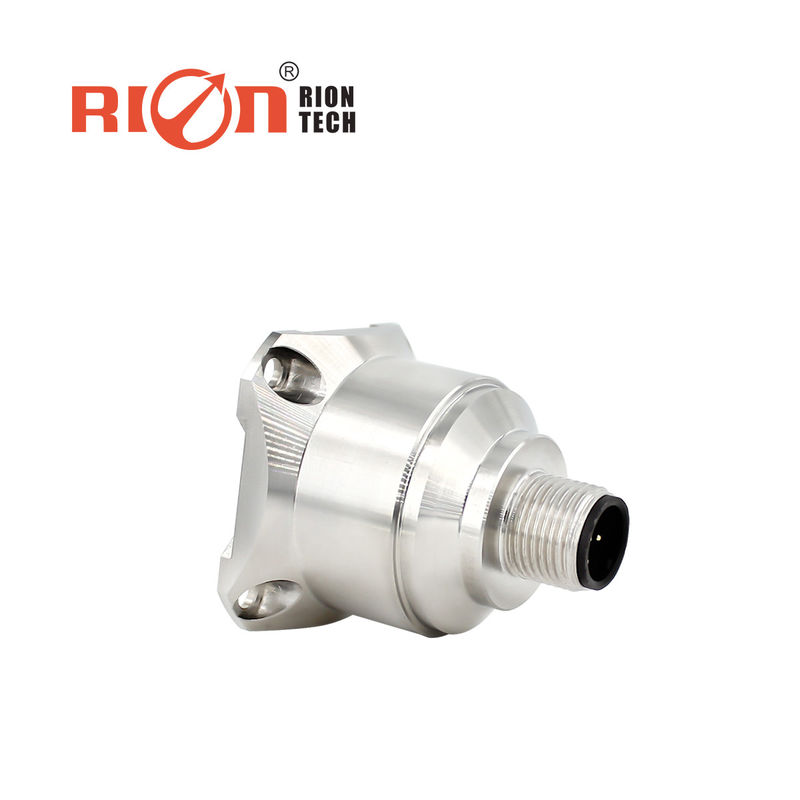

DC 9V Hochbandbreite MEMS-basierter Vibrationssensor 2000G

AKF390 MEMS SPANNUNGSVIBRATIONSSENSOR.pdf

Der dreiachsige VIBRATIONS-SENSOR AKF390 ist ein unabhängig entwickelter und hergestellter Spannungsausgangs-VIBRATIONS-SENSOR, der in vielen Bereichen wie Vibrationstests und Aufpralltests eingesetzt werden kann. Das Produkt verfügt über einen analogen Spannungsausgang. AKF390 ist ein kapazitiver Einkristall-Siliziumsensor, der aus einem von Mikromaschinen verarbeiteten Siliziumchip, einem ASIC mit geringem Stromverbrauch zur Signalanpassung, einem Mikroprozessor zum Speichern von Kompensationswerten und einem Temperatursensor besteht. Dieses Produkt hat einen geringen Stromverbrauch, eine kalibrierte, robuste Struktur und eine stabile Leistung. Die neue elektronische Konfiguration bietet Halbleiterstrom zum Zurücksetzen und umfassenden Schutz vor Überspannung. Die Produkte zeichnen sich durch eine robuste Struktur, einen geringen Stromverbrauch, eine hervorragende Abweichungsstabilität usw. aus, um die Zuverlässigkeit der Produktausgabe zu gewährleisten.

• drei Achsen (X,Y,Z)
• Ausgangsspannung: 4-20mA
• Stromversorgung: 9-36V
• Schlagfestigkeit: 2000G
• Arbeitstemperatur: -40°C ~ +85°C
• Lagertemperatur: -55°C ~ +100°C
• Größe: L34,3 * B34,3 * H38,5 mm
• Gewicht: 73,5g
• ausgezeichnete Vorspannungsstabilität
• Gute Umweltverträglichkeit (Stoß, Vibration und Temperatur)

• Unfallaufzeichnung, Ermüdungsüberwachung und Vorhersage
• Windkrafterzeugung
• Überwachung des Verkehrssystems, Analyse des Straßenbetts und Fehlererkennung bei Hochgeschwindigkeitszügen
• Große Maschinen, Motor
• Niederfrequente Vibration und automatische Überwachung
• Medizinische Ausrüstung
• Brücke
• Fahrzeug
• Straßenwalze

Parameter	AKF390B	Einheit
Reichweite	±2, ±4, ±8, ±10, ±20, ±40	G
Bias-Kalibrierung	<1	mg
Messachse	X,Y,Z	Achse
Wiederholbarkeit beim Ein- und Ausschalten	<2	mg (Maximalwert)
Bias-Temperaturkoeffizient [3]	0,01	mg/℃ typischer Wert
Auflösung / Schwelle (@ 1Hz)	< 1	mg(max)
Nichtlinearität	<0,5	% FS(max)
Bandbreite [4]	1000	Hz
Antworthäufigkeit	500	Hz
Ausgangsspannung	4~20mA
Magnetbasiert	optional
Zuverlässigkeit	MIL-HDBK-217, Klasse 2
Anti-Auswirkungen	100 g bei 11 ms, dreiachsig und identisch (halbe Sinuswelle)
Zeit wiederherstellen	<1ms (1000g, 1/2 sin 1ms, Auswirkung auf die i-Achse)
Vibration	20 g rms, 20–2000 Hz (zufälliges Rauschen, o, p, i, das 30 Minuten lang auf jede Achse wirkt)
Eingabe(VDD_VSS)	9-36 VDC
Betriebsstromverbrauch	<60 mA bei 12 VDC
Stecker	Industriestandard-M12-Stecker
Gewicht	73,5g
Größe	Magnetische Adsorptionsinstallationsgröße: 34,3 * 34,3 * 43,2 mm, Schraubenpositionierungs-Installationsgröße: 34,3 x 34,3 x 38,5 mm

Q1. Wie lauten Ihre Lieferbedingungen?
A: EXW, FOB, CNF, DAP

Q2. Wie lauten Ihre Zahlungsbedingungen?
A: T/T 100%, Paypal,

Q3. Wie wäre es mit Ihrer Lieferzeit?
A: Im Allgemeinen dauert die Produktion nach Zahlungsbestätigung 7 Tage

Q4. Können Sie nach Kundenwunsch produzieren?
A: Ja, wir könnten eine maßgeschneiderte Lösung anbieten.

F5. Wie lauten Ihre Musterrichtlinien?
A: Wir können das Muster liefern, wenn wir fertige Teile auf Lager haben, aber die Kunden müssen die Musterkosten bezahlen
die Kurierkosten.

F6. Testen Sie alle Ihre Waren vor der Lieferung?
A: Ja, wir führen vor der Lieferung einen 100%-Test durch

F7: Ist eine Rückerstattung akzeptabel, wenn der Benutzertest die technischen Parameter im Datenblatt nicht erreicht?
A. Wir akzeptieren Rückgabe und Rückerstattung oder Rückgabe und Ersatz, wenn die Produktqualität nicht dem Datenblattwert entspricht.
