Allgemeine Beschreibung

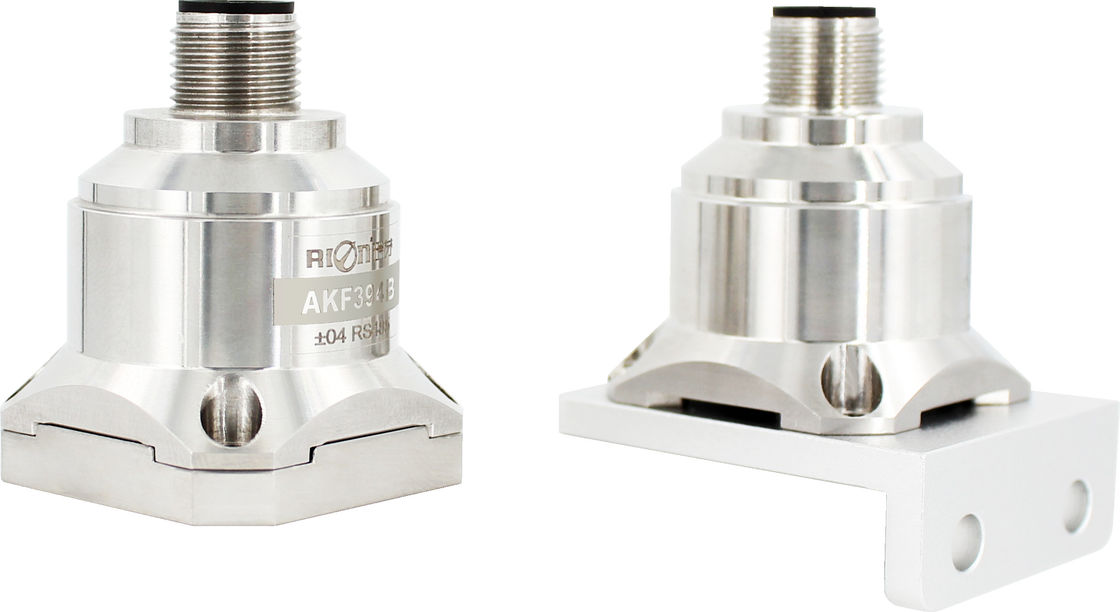

Dreiachsiger Beschleunigungsmesser AKF390B ist die weitverbreiteten Beschleunigungsmesser, die durch RION mit patentierter Schweizer Technologie produziert werden. Er kann auf der Erschütterungsprüfung, Auswirkungsprüfung und anderen Gebieten verwendet werden. Das Produkt nimmt Analogspannungsertrag an, können verschiedene Adresscodes eingestellt werden, und mehrfache Sensoren werden zusammen in der Langstrecke benutzt, um Mehrpunktmaß und Datenanalyse zu erleichtern. Das AKF390B ist ein kapazitiver Sensor des monokristallinen Silikons, der einem micromachined Silizium-Chip besteht (Niederleistungs-ASIC für die Signalformung), einem Mikroprozessor für die Speicherung von Ausgleichswerten und aus einem Temperaturfühler. Dieses Produkt mit Leistungsaufnahme der geringen Energie ist kalibriert worden und eine feste Struktur und einen stabilen Ertrag hat. Die neue elektronische Konfiguration stellt die Festkörperenergie für Zurückstellen zur Verfügung und bietet vollen Schutz für Überstrom. Diese Reihe Produkte hat die Eigenschaften der starken Struktur, der Leistungsaufnahme der geringen Energie und der ausgezeichneten Abweichungsstabilität, die hervorragender Ertragzuverlässigkeit garantiert.
Eigenschaft
★ dreiachsig (X, Y, Z) ★ Ausgangsspannung: 0-5V
★ Stromversorgung: 9-36V ★ Antiauswirkung: 2000G
★ Betriebstemperatur: -40°C | +85°C ★ Speichertemperatur: -55°C | +100°C
★ Größe: L34.4×W34.4×H38mm ★ Gewicht: 73.5g
★ ausgezeichnete schräge Stabilität ★ gute Umweltfreundlichkeit (Auswirkung, Erschütterung und Temperatur)
Anwendung
★ Abbruchsatz, Ermüdungsüberwachung und Vorhersage ★ WindStromerzeugung
★ Verkehrs-Systemüberwachung, Bahnkörperanalyse und Hochgeschwindigkeitsbahnfehlererkennung
★ große Maschinerie, Maschine
★ Niederfrequenzerschütterung und automatische Überwachungs★ medizinische Ausrüstung
★ Brücke ★ Fahrzeug ★ Bodenverdichter
Technische Daten:
|
Parameter
|
AKF390B
|
Einheit
|
|
|
Strecke
|
±2, ±4, ±8
|
g
|
|
|
Schräge Kalibrierung
|
<1>
|
Magnesium
|
|
|
Messende Achse
|
X, Y, Z
|
Achse
|
|
|
Wiederholbarkeit der Energie on/down
|
<2>
|
Magnesium (Maximalwert)
|
|
|
Schräger Temperaturkoeffizient [3]
|
0,05
|
typischer Wert mg/℃
|
|
|
Entschließung/Schwelle (@ 1Hz)
|
< 1="">
|
Magnesium (maximal)
|
|
|
Nichtlinearität
|
<3>
|
% Rumpfstation (maximal)
|
|
|
Bandbreite [4]
|
500
|
Hz
|
|
|
Resonanzfrequenz
|
5
|
kHz
|
|
|
Ausgabegeschwindigkeit
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, kann eingestellt werden
|
|
|
|
Ausgangsspannung
|
0-5V
|
|
|
|
Magnetisches basiert
|
optional
|
|
|
|
Zuverlässigkeit
|
MIL-HDBK-217, Klasse 2
|
|
|
|
Anti-Auswirkung
|
100g@11ms, dreiachsig und identisch (halbe Sinuswelle)
|
|
|
|
Wiederherstellungszeit
|
<1ms>
|
|
|
|
Erschütterung
|
Effektivwert 20g, 20~2000Hz (gelegentliche Geräusche, O, p, I, handelnd nach jeder Achse für 30 Minuten)
|
|
|
|
Input (VDD_VSS)
|
9-36 VDC
|
|
|
|
Betriebsstromverbrauch
|
<60ma>
|
|
|
|
Verbindungsstück
|
Industriekompatibles Verbindungsstück M12
|
|
|
|
Gewicht
|
73.5g
|
|
|
|
Größe
|
Magnetische Aufnahmeinstallationsgröße: 34.3*34.3*43.2mm,
Schraube, die Installationsgröße in Position bringt: 34.3*34.3*38.5mm |
|
|
Schraube, die Installationsmaßzeichnung in Position bringt:
|
Farbe
Funktion
|
SCHWARZES
|
WEISS
|
BLAU
|
BROWN
|
GRAU
|
|
|
|
|
|
|
|
|
|
Boden
Energie Boden |
X-Achsenspannungssignal
|
Y-Achsenspannungssignal
|
Vcc 9~36V
Stromversorgungspositiv |
Z-Achsenspannungssignal
|
|
|
|
|
|
|
|
Q1. Was ist Ihre Lieferbedingungen?
: EXW, UHRKETTE, CNF, DAP
Q2. Was ist Ihre Zahlungsfristen?
: T/T 100%, Paypal oder Alibaba
Q3. Wie über Ihre Lieferfrist?
: Im Allgemeinen dauert es 7 Tage für Produktion gegen die Zahlungsbestätigung
Q4. Können Sie entsprechend Kundenanforderungen produzieren?
: Ja könnten wir kundengebundene Lösung zur Verfügung stellen.
Q5. Was ist Ihre Beispielpolitik?
: Wir können die Probe liefern, wenn wir bereite Teile auf Lager haben, aber die Kunden die Beispielkosten tragen müssen und
der Kurier kostete.
Q6. Prüfen Sie alle Ihre Waren vor Lieferung?
: Ja haben wir 100% Test vor Lieferung
Q7: ist Rückerstattung annehmbar, wenn Benutzertest nicht den technischen Parameter im Leistungsblatt erreichen?
A. wir Rückkehr und Rückerstattung annehmen, oder zurückgehen und ersetzen, wenn die Produktqualität nicht den Leistungsblattwert treffen.
