Beschleunigungsmesser-Digital-Schwingungssensor RS232 RS485 TTL
▶Anwendung
★ Abbruchsatz, Ermüdungsüberwachung und Vorhersage ★ WindStromerzeugung
★ Niederfrequenzerschütterung und automatisches Überwachungs★ Automobil
★ große Maschinerie, Maschine ★ Armamentarium ★ Brücke ★ Bodenverdichter
▶PRODUKT FÜHREN EIN
Der dreiachsige Beschleunigungsmesser AKF392B wird unter Verwendung der Schweizer patentierten Technologie produziert.
Diese Beschleunigungs-Reihe kann an den verschiedenen Feldern wie Erschütterungsprüfung und Auswirkungsprüfung angewendet werden. Das Produkt nimmt Ertrag der digitalen Schnittstelle an, optionales RS232/485/TTL, können verschiedene Adresscodes eingestellt werden, und mehrfache Sensoren können in der Reihe für lange Abstände benutzt werden, die für Mehrpunktmaß und Datenanalyse bequem ist. Das AKF392B ist eine Monokristalllinie der kapazitive Sensor des Silikons und besteht einem micromachined Silizium-Chip, Niederleistungs-ASIC für die Signalformung, aus einem Mikroprozessor für die Speicherung von Ausgleichswerten und von Temperaturfühler. Dieses Produkt hat Leistungsaufnahme der geringen Energie, komplettes Kalibrierungssystem, feste Struktur und stabilen Ertrag. Die neue elektronische Konfiguration stellt Festkörperenergie für Zurückstellen und das Bieten des vollen Schutzes für Überstrom zur Verfügung. Das Voll sind in typischen Werten für Langzeitstabilität und in der Neigung des Normierungsfaktors kleiner als 0,1%. Diese Reihe Produkte hat die Eigenschaften der starken Struktur, der Leistungsaufnahme der geringen Energie und der ausgezeichneten Abweichungsstabilität, die hervorragender Ertragzuverlässigkeit garantiert.
▶PRODUKT-PARAMETER
AKF392T |
PARAMETER | EINHEIT | |||||
| Strecke | ±2 | ±4 | ±8 | ±10 | ±20 | ±40 | g |
| Abweichungs-Kalibrierung | <1> | <1> | <1> | <1> | <1> | <1> | Magnesium |
| Messen axial | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Axial |
| Up-/Offenergie-Wiederholbarkeit | <2> | <2> | <2> | <2> | <2> | <2> | Magnesium (am höchsten) |
| Abweichung Temp. Koeffizient | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | %/℃ (typischer Wert) |
| Entschließung/Schwelle (@ 1Hz) | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | < 1=""> | Magnesium (am höchsten) |
| Nichtlinearität | <0> | <0> | <1> | <1> | <1> | <1> | % Rumpfstation (am höchsten) |
| Bandbreite (3Db) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Quer-Achsenempfindlichkeit | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Seitliches Erschütterungsempfindlichkeitsverhältnis | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonanzfrequenz | 2,4 | 2,4 | 2,4 | 5,5 | 5,5 | 5,5 | kHz |
| automatische Ausgabegeschwindigkeit mit 68 Protokollen | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Automatische Ausgabegeschwindigkeit MODBUS | 10Hz, 25Hz, 50Hz | ||||||
| Ausgabeschnittstelle | RS232/RS485/TTL | ||||||
| Protokoll | Standardprotokoll Rion und Protokoll Modbus Rtu | ||||||
| Zuverlässigkeit | MIL-HDBK-217, Grad 2 | ||||||
| Schock-Widerstand | 100g@11ms, axiale Richtung 3 (Hälfte Sinusoid) | ||||||
| Genesungszeit | <1ms> | ||||||
| Vibrieren Sie | Effektivwert 20g, 20~2000Hz (gelegentliche Geräusche, O, p, i pro Achse für Aktion 30 Minuten) | ||||||
| Input (Vdd_Vss) | 9-36 VDC | ||||||
| Stromaufnahme | <60ma> | ||||||

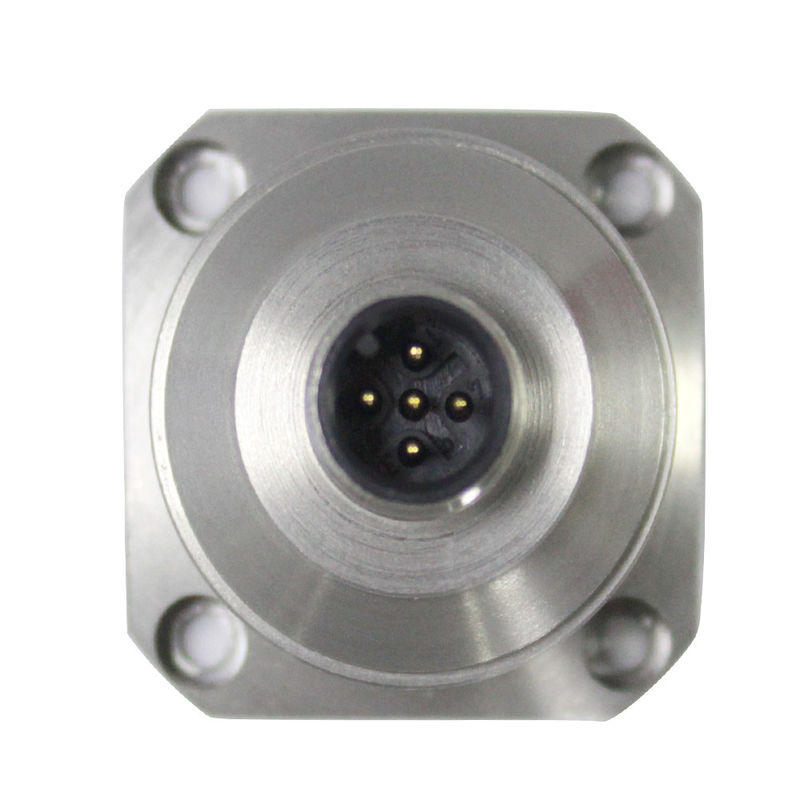

| Verbindungsstück | Industriekompatibles Verbindungsstück M12 | ||||||
| Gewicht | Nettogewicht des Produktes: 82g, magnetische Basis: 48g, L-förmige Einbauplatte 20g | ||||||
| Maß |
Produktgröße: 34.3*34.3*38.5mm Niedrige Größe der magnetischen Aufnahme: 34.23*34.23*6mm L-förmige Einbauplattegröße: 36*44*4mm |
||||||
