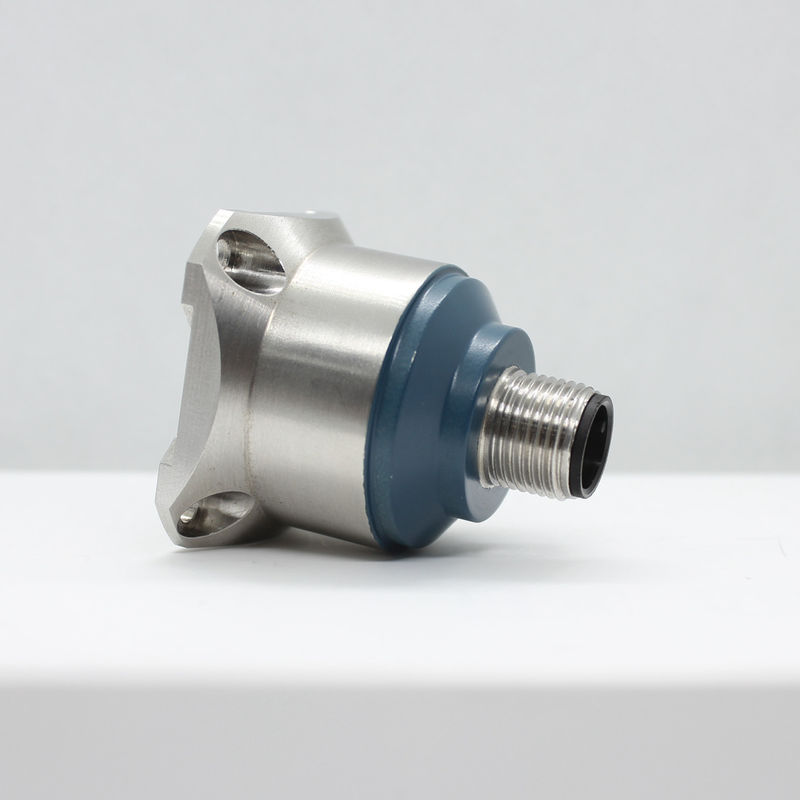

3 Achsen 12V MEMS Vibrationsdetektor

12V Stromversorgung Vibrationssensor 3-Achsen Beschleunigungssensor Preis

▶ SCHNELLEN

AKG392	Parameter						Einheit
Reichweite	±2	±4	±8	± 10	± 20	± 40	g
Bias-Kalibrierung	< 1	< 1	< 1	< 1	< 1	< 1	mg/kg
Messachse	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	Achse
Wiederholbarkeit von Einschalt-/Ausschaltvorgang	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Bias-Temperaturkoeffizient	0.15	0.15	0.15	0.75	0.75	0.75	%/°C (typisch)
Auflösung/Schwellenwert (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Nichtlinearität	< 05	< 08	< 1	< 1	< 1	< 1	% FS (max)
Bandbreite (3DB)	500	500	500	500	500	500	Hz
Empfindlichkeit der Querachse	1	1	1	2	2	2	%
Verhältnis der Empfindlichkeit gegenüber Querschwingungen	1	1	2	5	5	5	%
Resonanzfrequenz	2.4	2.4	2.4	5.5	5.5	5.5	KHz
Ausgangsrate	5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
Ausgabeoberfläche	Das System ist in der Lage, die Daten zu verarbeiten.
Protokoll	RION 68 Protokoll und MODBUS RTU Protokoll
Zuverlässig	MIL-HDBK-217, Stufe 2
Aufprallfestigkeit	100 g@11 ms, 3 Achsrichtung (Halbseite)
Wiederherstellung	< 1ms ((1000g, 1/2 sin 1ms, Einfluss auf die i-Achse)
Vibrationen	20 g rms, 20 ~ 2000 Hz (Zufallsgeräusche, o, p, i wirken 30 Minuten lang auf jede Achse)
Einleitung (VDD_VSS)	9 bis 36 VDC
Betriebsstromverbrauch	< 60mA @ 12 VDC
Anschluss	Branchenüblicher M12-Anschluss
Gewicht	Produktnettogewicht: 82 g, Magnetische Basis: 48 g, L-förmige Adapterplatte 20 g
Größe	Produktgröße: 34,3*34,3*38,5 mm Magnetische Adsorptionsbasisgröße: 34,23*34,23*6 mm L-förmige Adapterplatte: 36*44*4mm

▶ VIBRATION PARAMETER INDEX

Die Schwingungsfrequenz, die Geschwindigkeit und die Verschiebung des Produkts werden aus der Datenanalyse abgeleitet, wobei die Frequenz die Hauptfrequenz ist

der Schwingungsfrequenz des gegenwärtigen Objekts, ist die Geschwindigkeit die maximale Schwingungsgeschwindigkeit und die Verschiebung der maximale Amplitude

Aufgrund der Unregelmäßigkeit der Objektschwingung werden die Daten nur als Referenz verwendet.

Das AKG392-Triaxialbeschleunigungsmesser ist ein neues, von Rion Technology unabhängig entwickeltes und hergestelltes Beschleunigungsmesser, das in einer Vielzahl von Anwendungen eingesetzt wird.die viele Bereiche wie Vibrationsprüfung und Aufprallprüfung abdecktDas Produkt verwendet eine digitale Schnittstellen-Ausgabe mit Optionen wie RS232/485/TTL. Verschiedene Adresscodes können festgelegt werden, mehrere Beschleunigungsmessgeräte können in Serie für lange Entfernungen installiert werden,die für die Mehrpunktmessung und Datenanalyse geeignet ist. Die interne FFT-Verarbeitung kann direkt die Frequenz, Geschwindigkeit und Verschiebung der Vibration des Objekts ausgeben, was für die Benutzer bequem ist, um Daten zu analysieren.und Bewegung von Objekten unter 4 Hz sind unsichere Werte und haben keinen Referenzwert. AKG392 ist ein ein-Kristall-Kalizium-kapazitiver Sensor, der aus einem von Mikro-Maschinen verarbeiteten Silizium-Chip, einem leistungsstarken ASIC zur Signalregelung,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDieses Produkt hat einen geringen Stromverbrauch, Kalibrierung, robuste Struktur und stabile Leistung.Die neue elektronische Konfiguration liefert Festkörperstrom für den Wiedereinsatz und den Schutz vor ÜberspannungDie langfristige Stabilität und Abweichung des Skalenfaktors im Vollskalabereich beträgt typischerweise weniger als 0,1%.geringer Stromverbrauch, und ausgezeichnete Abweichungsstabilität, die eine stabile Ausgangssicherheit gewährleistet.
