Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: AKF398
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $235.00/Pieces
Verpackung Informationen: Kartone
Lieferzeit: 7 Tage für Probe
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5000/month
Theorie: |
MEMS |
Messbereich: |
maximal +/-40G |
Ausgang des Beschleunigungsmessers: |
4 bis 20 mA |
Stromversorgung: |
9 bis 36 V |
Anti-Auswirkung: |
2000g |
Betriebstemperatur: |
-40°C | +85°C |
Speicher-Temperatur: |
-55 °C ~ +100 °C |
Messbereich: |
Bei der Verwendung von Zylindersäulen sind die folgenden Bedingungen einzuhalten: |
Theorie: |
MEMS |
Messbereich: |
maximal +/-40G |
Ausgang des Beschleunigungsmessers: |
4 bis 20 mA |
Stromversorgung: |
9 bis 36 V |
Anti-Auswirkung: |
2000g |
Betriebstemperatur: |
-40°C | +85°C |
Speicher-Temperatur: |
-55 °C ~ +100 °C |
Messbereich: |
Bei der Verwendung von Zylindersäulen sind die folgenden Bedingungen einzuhalten: |

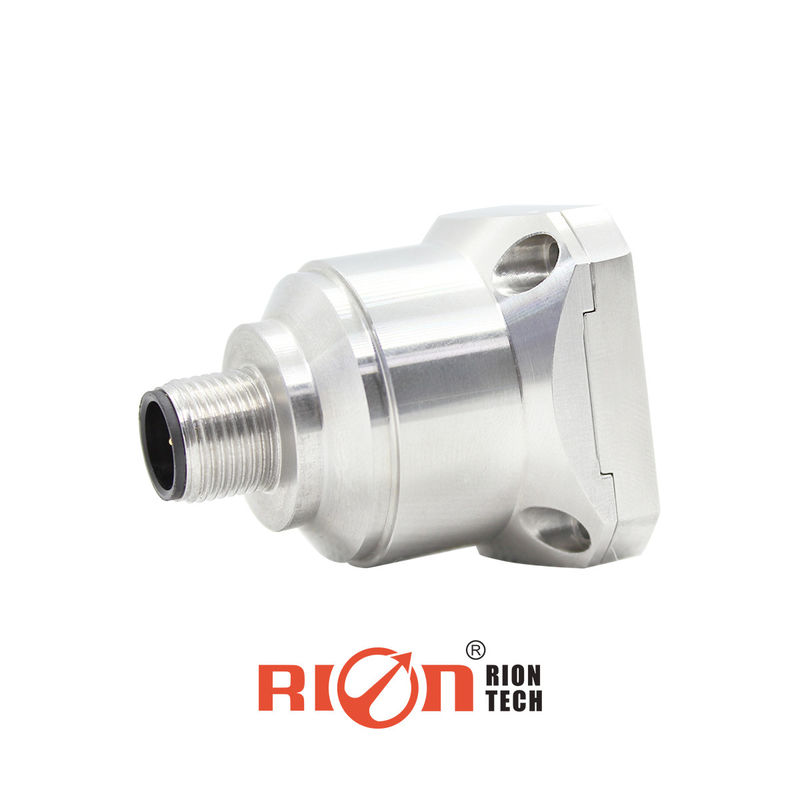

AKF398 CE MEMS-basierter Beschleunigungssensor 20mA Stromvibrationsmessung
▶INTRODUKT
Das von RION Technology entwickelte triaksielle Beschleunigungssensor AKF398 ist ein Spannungsausgangssensor, der sich ideal für Anwendungen wie Vibrations- und Aufprallprüfungen eignet.Es verfügt über analoge Spannungsausgabe und unterstützt konfigurierbare Adresscodes, so dass mehrere Sensoren in Serie für die Langstreckenmessung und Datenanalyse in mehreren Punkten verbunden werden können.
Der AKF398 ist mit einem einzigen kristallhaltigen Silizium-Kapazitätssensor ausgestattet. Er enthält einen Mikro-Silizium-Chip, ein leistungsstarkes ASIC zur Signalregelung, einen Mikroprozessor für den Kompensationsspeicher,und ein TemperatursensorDieses Design sorgt für einen geringen Stromverbrauch, eine genaue Kalibrierung, eine robuste Struktur und eine stabile Leistung.
Die fortschrittliche elektronische Konfiguration bietet Solid-State-Leistung für den Wiederaufbau und umfassenden Überspannungsschutz.Die AKF398 liefert eine gleichbleibende Leistung in anspruchsvollen Umgebungen.
▶Produkte, die in der EU hergestellt werden
★ drei Achsen (X, Y, Z)
★ Ausgangsspannung: 4-20mA
★ Stromversorgung:9-36V
★ Schlagsicherheit: 2000G
★ Betriebstemperatur: -40°C bis +85°C
★ Lagertemperatur: -40°C ~ +85°C
★ Größe: L34,3 × W34,3 × H38,5 mm
★ ausgezeichnete Verzerrungsstabilität
★ gute Umweltverträglichkeit (Aufprall, Vibration und Temperatur)
▶Anwendungen
★ Absturzbericht, Ermüdungsüberwachung und Vorhersage
★ Windenergieerzeugung
★ Überwachung des Verkehrssystems, Analyse des Straßenbodens und Fehlererkennung der Hochgeschwindigkeitsbahn
★ Großmaschinen, Motoren
★ Niedrigfrequente Vibrationen und automatische Überwachung
★ Medizinische Ausrüstung
★ Brücke ★ Fahrzeug ★ Straßenrolle
▶Produktparameter
AKF398 | Parameter | Einheit | |||||
Reichweite | ±2 | ±4 | ±8 | ± 10 | ± 20 | ± 40 | g |
Abweichungskalibration | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg/kg |
Messung der Achse | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achse |
Wiederholbarkeit der An/Aus-Leistung | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
Empfindlichkeit (± 10%) | 4 | 2 | 1 | 0.8 | 0.4 | 0.2 | mA/g |
Abweichungstemperaturkoeffizient | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
Auflösung/Schwellenwert (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
Nichtlinearität | < 05 | < 05 | < 08 | < 1 | < 1 | < 1 | % FS (max) |
Frequenzantwort | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
Bandbreite (3 dB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
Empfindlichkeit gegenüber der Querschnittsachse | 1 | 1 | 1 | 2 | 2 | 2 | % |
Empfindlichkeit gegenüber seitlichen Schwingungen | 1 | 1 | 2 | 5 | 5 | 5 | % |
Resonanzfrequenz | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
Geräuschdichte | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | Bei der Prüfung der Qualität |
0g Ausgang 12mA | < 0005 | < 0005 | < 0005 | < 0003 | < 0003 | < 0003 | mA |
Ausgangsstrom | 4 bis 20 mA | ||||||
Zuverlässig | MIL-HDBK-217, Stufe zwei | ||||||
Stoßbeständigkeit | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | ||||||
Wiederherstellung | <1ms(1000g, 1/2 sin 1ms, Schockwirkung auf der i-Achse) | ||||||
Vibrationen | 20 g Rms, 20~2000 Hz (Zufallsgeräusche, o, p, i pro Achse für 30 Minuten) | ||||||
Einleitung (VDD_VSS) | 9 bis 36 VDC | ||||||
Betriebsstromverbrauch | < 60mA @ 12 VDC | ||||||
Verbindungsstück | Industrie-Standard-M12-Anschluss | ||||||
Schutzgrad | IP67 | ||||||
Gewicht | 73.5g | ||||||
Abmessung | 34.3*34.3*38.5mm |
