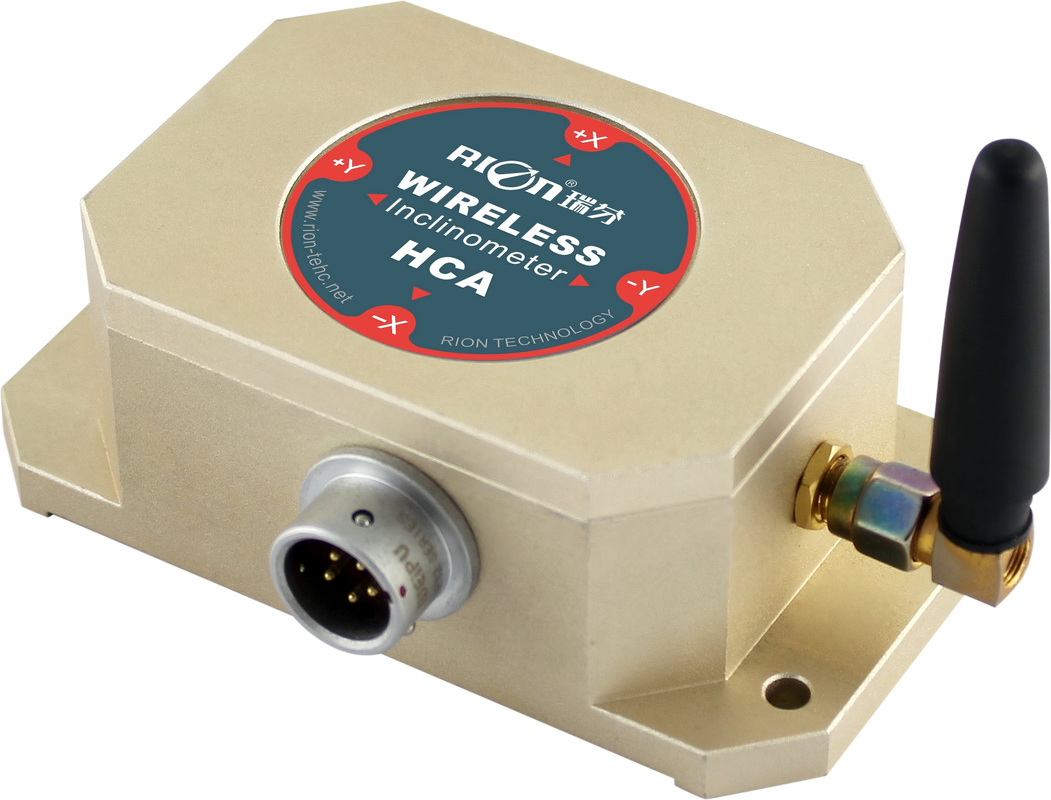

HCA526T-WL Industrieller drahtloser Neigungssensor für Brückenüberwachung

Der HCA526T-WL ist ein drahtloser Neigungssensor mit zwei Achsen, der von RION für die industrielle Feldsteuerung entwickelt wurde. Das Produkt ist in zwei Teile unterteilt: eine drahtlose Induktionssonde und ein drahtloser Datenempfang. Beide Teile verfügen über unabhängige Empfangsantennen. Es wird die drahtlose ISM-Vollband-Arbeitsfrequenz verwendet, die dem ISM-Band-Kommunikationsstandard entspricht und keine Frequenzpunkte beantragen muss. Die Trägerfrequenz liegt im Bereich von 400-480 MHz. Die Kommunikationsentfernung kann in offenen Sichtbereichen bis zu 200 Meter erreichen. Der GFSK-Modulationsmodus verwendet eine hocheffiziente Vorwärtsfehlerkorrektur-Kanalcodierungstechnologie und verbessert die Fähigkeit der Daten, Burst-Störungen und zufällige Störungen zu widerstehen. Die Beschleunigungsmessstruktur verwendet ein Gehäuse aus Aluminiumlegierung und eine vollständig wasserdichte Struktur, die im Freien für Überwachungsanwendungen über lange Zeiträume eingesetzt werden kann. Das Produkt ist in einen drahtlosen Inclinometer und einen drahtlosen Datenempfänger unterteilt. Der Empfänger besteht aus einer Empfangsantenne und einem Luftfahrtstecker. Der Empfänger gibt den vom drahtlosen Modul empfangenen Beschleunigungsmesswert über die RS232/RS485-Schnittstelle aus. Der Benutzer muss nur eine Stromversorgung bereitstellen und sein digitales Signal erfassen, um die Beschleunigungs- und Vibrationsänderungsinformationen des entfernten Objekts in Echtzeit zu messen und zu analysieren. Der Inclinometer verfügt über einen integrierten 16-Bit-A/D-Differentialwandler mit hoher Präzision, der über einen 5-stufigen Filteralgorithmus die Neigung und den Kippwinkel des Sensoroutputs relativ zur horizontalen Ebene messen kann. Die optionalen Ausgangsschnittstellen sind RS485, RS232, RS422 und TTL. Aufgrund des integrierten digitalen Temperatursensors mit hoher Präzision kann der Temperaturdrift des Sensors entsprechend der Änderung des integrierten Temperatursensors korrigiert werden, um die hohe Wiederholbarkeit des Produkts in Umgebungen mit niedrigen und hohen Temperaturen zu gewährleisten. Die Standard-Ausgangsfrequenz kann bis zu 18 Hz betragen. Wenn eine höhere Antwortfrequenz erforderlich ist, können wir diese nach Kundenwunsch anpassen. Die Produkte sind echte Industrieprodukte mit zuverlässiger und stabiler Leistung, guter Skalierbarkeit und einer Vielzahl von Ausgabeoptionen. Und sie eignen sich für den Einsatz in verschiedenen rauen industriellen Steuerumgebungen.

• Ein-/Zwei-Achsen-Neigungsmesser
• Messbereich: ±1~±90° optional
• Breiter Spannungseingang: 9~36V
• Breiter Arbeitstemperaturbereich: -40~+85℃
• Auflösung: 0,001°
• Wasserdichter Luftstecker
• Schutzart IP67
• Hohe Vibrationsfestigkeit >2000g
• Kleine Größe: 90×50×34mm (kundenspezifisch)

• Nivellierung von Baumaschinen
• Brücken- und Großüberwachung
• Positionierung von Laserausrüstung
• Winkelsteuerung von medizinischen Geräten
• Spur- und Spurweitenmessung von Eisenbahnen
• Präzisions-Werkzeugmaschinen-Nivellierung
• Neigungsüberwachung geologischer Geräte
• Lage- und Navigationssysteme für unterirdische Bohranlagen
• Höhenmessung von gerichteten Satellitenkommunikationsantennen
