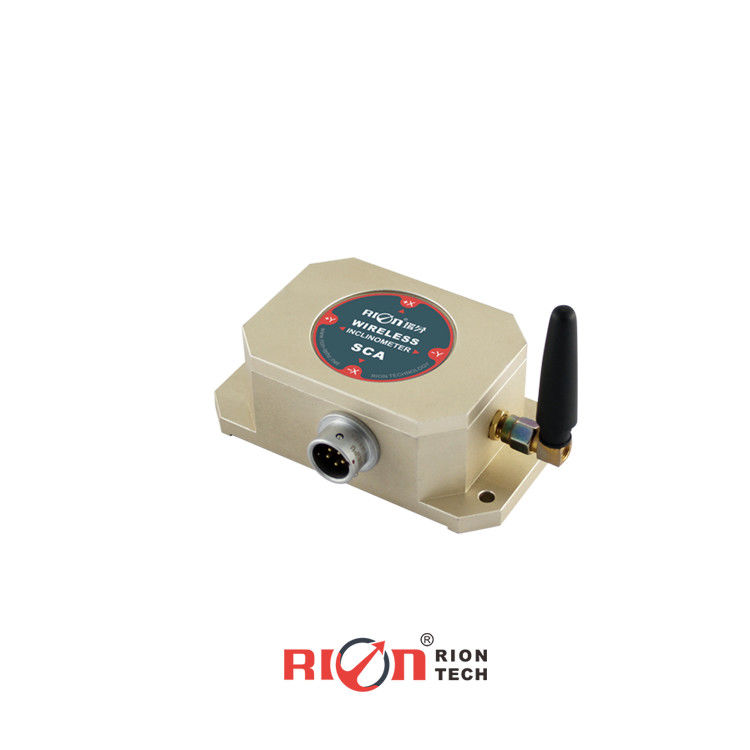

HCA526T-WL-XY Achsenmessung Wireless Inclinometer mit hoher Genauigkeit

HCA526T-WL Wireless Inclinometer zur Messung der XY-Achse mit hoher Genauigkeit

Beschreibung des Produkts:

Der HCA526T-WL ist ein von RION für den Bereich der industriellen Feldsteuerung eingeführter Doppelachsen-Neigungssensor für drahtlose Übertragung.drahtlose Induktionssonde und drahtloser DatenempfangBeide Teile verfügen über unabhängige Empfangsantennen.die der ISM-Bandkommunikationsnorm entspricht und keine Anwendungen für Frequenzpunkte benötigtDie Trägerfrequenz liegt zwischen 400 und 480 MHz. Die Kommunikationsdistanz kann 200 Meter im sichtbaren offenen Bereich erreichen.Der GFSK-Modulationsmodus verwendet eine hocheffiziente vorwärts gerichtete Fehlerkorrektur-Kanal-Codierungstechnologie.Die Beschleunigungsmessstruktur verwendet eine Aluminiumlegierungshülle und eine vollständig wasserdichte Struktur.die für eine lange Zeit im Freien zur Überwachung der Anwendung arbeiten könnenDas Produkt ist in ein drahtloses Neigungsmessgerät und einen drahtlosen Datenempfänger unterteilt.Der Empfänger gibt den vom drahtlosen Modul empfangenen Beschleunigungsmesswert über die RS232/RS485-Schnittstelle ausDer Benutzer muss nur eine Stromversorgung bereitstellen und sein digitales Signal sammeln, um die Beschleunigungs- und Vibrationsänderungsinformationen des entfernten Objekts in Echtzeit zu messen und zu analysieren.Das Neigungsmessgerät verfügt über einen eingebauten 16-Bit-Differentialwandler mit hoher Präzision, die den Neigungs- und Schrägwinkel der Sensorausgabe in Bezug auf die horizontale Ebene durch einen 5-Ordnungsfilternden Algorithmus messen kann.RS422 und TTL sind optionalAufgrund des eingebauten digitalen Temperatursensors mit hoher Präzision,die Temperaturverschiebung des Sensors kann entsprechend der Änderung des eingebauten Temperatursensors korrigiert werden, um eine hohe Wiederholgenauigkeit des Produkts in niedrigen und hohen Temperaturen zu gewährleisten.. Die Standard-Ausgangsfrequenz kann bis zu 18 Hz betragen. Wenn eine höhere Antwortfrequenz erforderlich ist, können wir sie entsprechend dem Benutzer anpassen.zuverlässige und stabile Leistung, gute Skalierbarkeit, eine Vielzahl von Ausgabeoptionen und eignet sich für die Anwendung in verschiedenen strengen industriellen Kontrollumgebungen.

Eigenschaften:

• Ein-/Zweiachs-Neigungsmesser
• Messbereich: ±1° bis ±90°
• Ausgangsfrequenz: 5Hz/15Hz/35Hz/50Hz
• Wasserdichtes Luftsteckverbinder
• Auflösung: 0,001°
• Schutzklasse IP67
• Kleine Größe: 90×50×34mm (auf maß)
• Drahtlose Übertragung

Technische Parameter:

HCA516&526T-WL	Zustand	Parameter				Einheit
Messbereich		± 10	± 30	± 60	± 90	- Nein.
Messachse		XY	XY	XY	XY
Entschließung		0.001	0.001	0.001	0.001	- Nein.
Messgenauigkeit		0.005	0.01	0.02	0.05	- Nein.
Langfristige Stabilität		0.01	0.02	0.05	0.08
Null Temperaturkoeffizient	-40 ̊85°	±0.002	±0.002	±0.002	±0.002	°/°C
EmpfindlichkeitKoeffizient	-40 ̊85°	≤ 50	≤ 50	≤ 50	≤ 100	ppm/°C
Kraft in der Zeit		0.5	0.5	0.5	0.5	S
Reaktionsfrequenz		0.02	0.02	0.02	0.02	s
Ausgangsrate	5Hz, 15Hz, 35Hz, 50Hz kann eingestellt werden
Ausgangssignal	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Bereitstellung von Dienstleistungen für die Bereitstellung von Dienstleistungen.
EMV	Nach EN61000 und GBT17626
MTBF	≥ 50000 Stunden/Zeiten
Isolierwiderstand	≥ 100 MΩ
Stoßfest	100 g@11 ms,3 Achsrichtung (Halbseinschnitt)
Antivibration	10 gms, 10 ‰ 1000 Hz
Schutzgrad	IP67
Kabel	Standard 1 Meter Länge, verschleißfest, bei großer Temperatur, abgeschirmtes Kabel 4 * 0,4 mm2Luftfahrtanschluss
Gewicht	150 g (ohne Kabel)

Anwendungen:

★ Ausgleich der Maschinenfahrzeuge

★ Brücken- und Großüberwachung

★ Positionierung von Lasergeräten

★ Winkelregelung von medizinischer Ausrüstung

★ Bahnspur und Gleitbahnnivellierung

★ Präzisionssteuerung der Werkzeugmaschinen

★ Überwachung der Neigung geologischer Geräte

★ Einstellungsnavigation der unterirdischen Bohranlage

★ Antennenhöhenmessung für die Satellitenkommunikation
