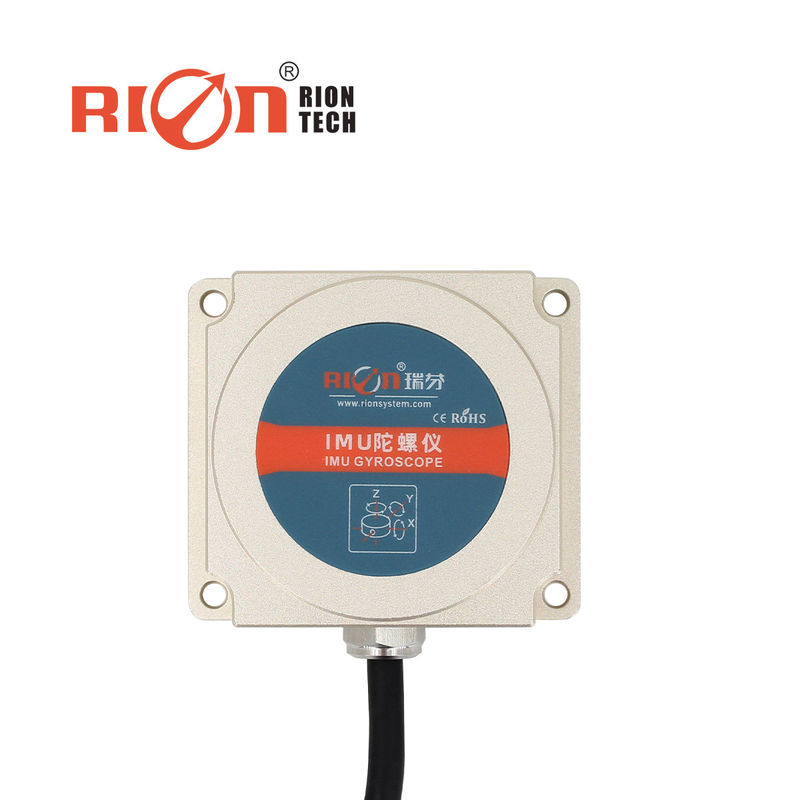

TL725D IMU GYRO - Landwirtschaftsmaschinen-Version
▶ Einleitung
TL725D ist ein Gyroskop-IMU, spezialisiert auf Navigationsanwendungen für landwirtschaftliche Maschinen mit automatischem Fahren, mit eingebautem dreiachsigem Gyroskop und dreiachsigem Beschleunigungsmesser.
Dieses Produkt ist präzise und effizient und ist ein wesentlicher Bestandteil einer neuen Generation automatisierter Präzisionslandwirtschaftlicher Kontrollen.
★ Horizontale Relative Richtung und Haltung Winkel Ausgabe
★ Echtzeit-Winkelgeschwindigkeitsausgabe
★ Langlebigkeit und starke Stabilität
★ Beschleunigung der Vorderachse
★ Kompaktes und leichtes Design
★ CAN2.0A/B-Ausgang ist optional
★ Alle in fester Form
★ Leichtes Gewicht
★ DC9~36V Stromversorgung
★ Automatisierte landwirtschaftliche Maschinen
★ Präzisionslandwirtschaft
★ Kombinationsernten
★ Landwirtschaftsmaschine
 TL725D-C2/C3 |
Parameter | |
| Drei-Achsen-Haltung | Relativer Kurs ± 180°,Rollwinkel ± 180°,Pitchwinkel ± 90° | |
| Bandbreite | > 100 Hz | |
| Entschließung | 00,01° | |
| Nichtlinear | 00,1% der FS | |
| Gyrogruppe | 300°/s | |
| Nullverzerrungsinstabilität des Gyros (allan) | 4.0°/h | |
| Winkel zufälliger Gangkoeffizient (allan) | 0.25 °/quadratkilometer | |
| Dreiachsiger Beschleunigungsmessbereich | ±4 g | |
| Beschleunigungsmesser | Beschleunigung Auflösung | 0.001g |
| Beschleunigungsgenauigkeit | 1 mg | |
| Biasinstabilität (allan) | 40,5°/h | |
| Koeffizient der Winkelwanderung (allan) | 0.25°/qrt (h) | |
| Null Verzerrungsstabilität (Mittelwert von 10 s) | 80,5°/h | |
| Gyrosysteme | Biasinstabilität (allan) | 00,05 mg |
| Geschwindigkeitskoeffizient für den zufälligen Gang (allan) | 0.015m/s/qrt(h) | |
| Null Verzerrungsstabilität (Mittelwert von 10 s) | 0.15 mg | |
| Startzeit | 250 ms | |
| Eingangsspannung | +9 ~ 36 V | |
| Strom | 35 mA ((12V) | |
| Arbeitstemperatur | -40 ~ +80°C | |
| Lagertemperatur | -40 ~ +85°C | |
| Vibrationen | 5 g bis 10 g | |
| Wirkung | 200 g pk, 2 ms, 1⁄2 Sinus | |
| Arbeitsleben | 10 Jahre | |
| Ausgangsfrequenz | 5Hz, 15Hz, 25Hz, 35Hz, 50Hz, 100Hz, einstellbar | |
| Ausgangssignal | Die Anlage ist in der Lage, die Anlage zu überwachen. | |
| MTBF | ≥ 50000 Stunden/Zeiten | |
| Isolierwiderstand | ≥ 100 MΩ | |
| Stoßfest | 100g@11ms, 3 Achsrichtung (Halb Sinusoid) | |
| Antivibration | 10gms, 10~1000 Hz | |
| Schutzgrad | IP67 | |
| Kabel | Standard 1 m 4 Nadelschutzdraht | |
| Gewicht | ≤ 160 g (einschließlich 1-Meter-Standardkabel) | |
