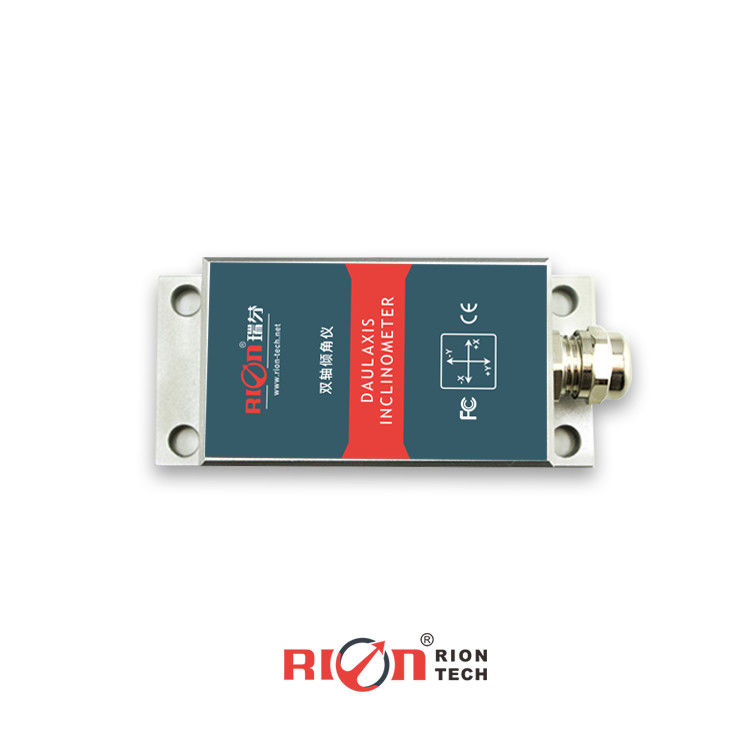

SCA128T Ein-/Doppelachsen-Inklinometer mit hoher Genauigkeit Langstreckenübertragungswinkel
SCA128T Ein-/Doppelachs-Hochgenauigkeits-Neigungsmesser Langstreckenübertragungswinkel
▶ Einleitung
Das SCA118T/SCA128T ist ein industrielles Standard-Ausgangs-Ein-/Zwei-Achsen-Neigungsmessgerät mit einem Standardstrom von 4-20mA, das bis zu 2000 Meter über große Entfernungen übertragen kann.Das Ausgangssignal hat eine starke Anti-Interferenz und wird professionell auf Baumaschinenanlagen angewendet, die in rauen Umgebungen arbeitenDas Produkt wird mit dem neuesten MEMS-Sensor-Produktionsverfahren hergestellt, wobei der Temperaturfehler und der nichtlineare Fehler genau kompensiert und korrigiert werden.Die höchste Genauigkeit in einem kleinen Bereich kann 0 erreichen.02 ° (weitere Genauigkeitsindikatoren finden Sie in der Produktleistungstabelle), hohe Genauigkeit, geringe Größe, hohe Verpackungstechnologie, gute Stoß- und Vibrationsbeständigkeit.Das Produkt verfügt über eingebaute Anti-RF- und Anti-elektromagnetische Störkreise, die sich besonders für unterirdische Gräbenlosmaschinen und andere harte Industrieumgebungen eignet.Das Produkt verwendet auch verschiedene Maßnahmen, z. B. hochwertige MCUs auf Anwendungsniveau., dreifähige PCB-Boards, importierte Kabel und hochtemperaturgeschützte Metallhülsen zur Verbesserung der Zuverlässigkeit und Stabilität der Produkte.
▶ Hauptmerkmal
★ Ein-/Doppelachs-Neigungsmessgerät ★ Messbereich: ±1~±180° optional
★ Genauigkeit: 0,03° ★ Breitspannungseingang: 9~36V
★ Ausgangsstrom 4~20mA ★ Breite Arbeitstemperatur: -40~+85°C
★ IP67-Schutzklasse ★ Hohe Schwingungsbeständigkeit > 2000 g
★ Auflösung: 0,01° ★ Größe: L94×W40×H26mm
▶ Anwendungen
★ Ausgleich von Baufahrzeugen ★ Überwachung von Brücken und Dadian
★ Sicherheitsschutz von Hochplattformen ★ Winkelkontrolle medizinischer Geräte
★ Unterirdische Bohrgeräte-Haltungnavigation ★ Schildrohrverstärkungsanwendung
★ Richtungsmessung auf der Grundlage der Neigung ★ Neigungskontrolle geologischer Geräte
★ Bergbaumaschinen und Ölbohrgeräte ★ Equipment Level Control
▶ PARAMETER
| SCA118/SCA128T |
Zustand |
Parameter |
|
Einheit |
| Messbereich |
|
± 10 |
± 30 |
± 60 |
± 90 |
± 180 |
- Nein. |
| Messachse |
|
X / X Y |
X / X Y |
X / X Y |
X / X Y |
X |
Achse |
| Null-Ausgabe |
0° Ausgang |
12 |
12 |
12 |
12 |
12 |
mA |
| Entschließung |
|
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
- Nein. |
| Messgenauigkeit |
@ 25°C |
0.03 |
0.05 |
0.06 |
0.08 |
0.1 |
- Nein. |
| Langfristige Stabilität |
|
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
- Nein. |
| Null Temperaturkoeffizient |
-40°C bis 85°C |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/°C |
| Empfindlichkeit Temperaturkoeffizient |
-40°C bis 85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
| Startzeit des Anschlusses |
|
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
S |
| Reaktionszeit |
|
0.02 |
0.02 |
0.02 |
0.02 |
0.02 |
s |
| Reaktionsfrequenz |
20 Hz |
| EMV |
Nach EN61000 und GBT17626c |
| MTBF |
≥ 50000 Stunden/Zeiten |
| Isolierwiderstand |
≥ 100 MΩ |
| Aufprallfestigkeit |
100 g@11 ms,3 Achsenrichtung (Halbseinschnitt) |
| Antivibration |
10 gms, 10 ‰ 1000 Hz |
| Schutzgrad |
IP67 |
| Kabel |
Standard als 1-Meter-Länge, verschleißfest, öldicht, bei großer Temperatur, abgeschirmtes Kabel 4 * 0,4mm2 |
| Gewicht |
≤ 220 g (einschließlich 1-Meter-Kabel) |
▶ ELEKTRISCHE PARAMETER
| Parameter |
Zustand |
Min. |
Typisch |
Maximal |
Einheit |
| Stromversorgungsspannung |
Standards |
9 |
12,24 |
36 |
V |
| Betriebsstrom |
|
|
50 |
|
mA |
| Ausgangsüberlastung |
Widerstand |
|
400 |
1000 |
Ohm |
| Arbeitstemperatur |
|
- 40 |
|
+85 |
°C |
| Speichert die Temperatur. |
|
- 40 |
|
+85 |
°C |
▶ Bestellinformationen
▶ ELEKTRISCHE Verbindung
Definition der Verkabelung von Shell-Paketen
|
Linie
Farbe
Funktion
|
Rot |
Schwarz |
Weiß |
Grün |
|
Vcc9~36V
Stromversorgung
Leistung positiv
|
GND
Leistung negativ
|
Aus X
X-Achsen-Ausgangsstrom
|
Aus Y
Ausgangsstrom auf der Y-Achse
|
▶ INSTALTIERUNG
Während der Montage muss die Anbaufläche des Sensors parallel zur zu messenden Zielfläche gehalten und die Auswirkungen von Dynamik und Beschleunigung auf den Sensor verringert werden.Dieses Produkt kann horizontal oder vertikal montiert werden, siehe folgende Abbildung für die Montage:
Dieser Leistungsparameter listet nur ± 10 °, ± 30 °, ± 60 °, ± 90 ° Serien als Referenz auf; andere Messbereiche sind in den angrenzenden Parametern zu lesen.
