Achse Mems Rate Gyro des Kreiselkompass-Gierwinkel-Sensor-9
Eigenschaft
★ horizontaler Azimut und Haltungswinkelertrag
★ Realzeitwinkelgeschwindigkeitsertrag
★ langes Leben und starke Stabilität
★ Vorwärtsachsenbeschleunigung
★ kompakter und leichter Entwurf
★ aller Festzustand
★ DC9~36V Stromversorgung
★ Leichtgewichtler
Anwendung
★ automatisierte die landwirtschaftliche Maschinerie ★ Präzisionslandwirtschaft
★ Kombinations-Erntemaschinen ★ landwirtschaftliche Maschine
PRODUKT-BESCHREIBUNG

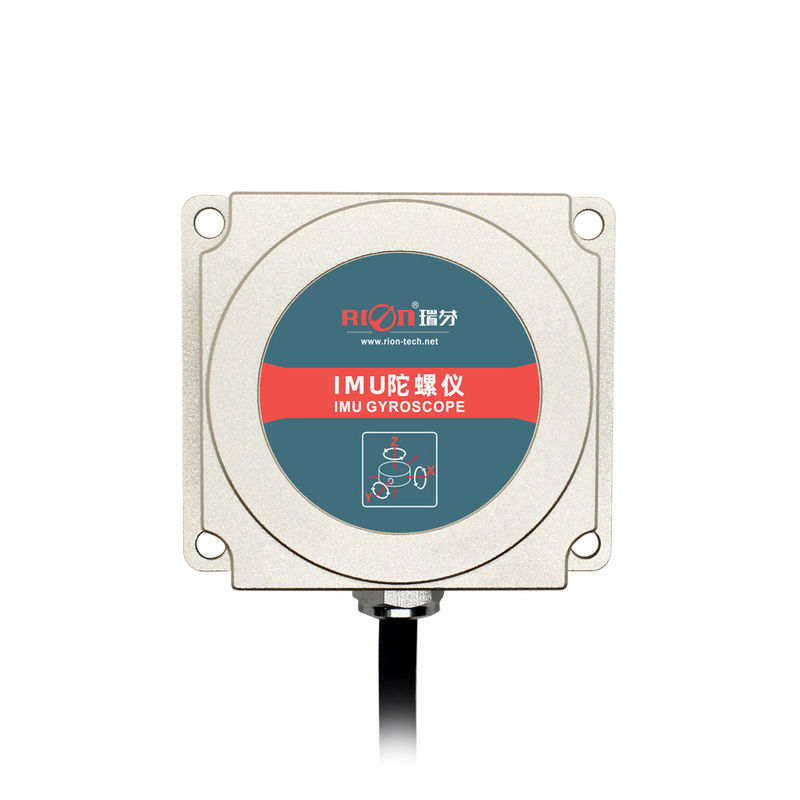

TL725D ist ein Gyroskop IMU, das auf Navigation für das automatische Fahren des landwirtschaftlichen Fahrzeugs spezialisiert wird. Mit dreiachsigem Gyroskop des eingebauten Industriellgrades und dreiachsigem Beschleunigungsmesser kann TL725D glatte Haltungsdaten unter der hohen ErschütterungsArbeitsbedingung noch ausgeben. Sich entwickelt basiert auf der MEMS-Trägheitsmaßplattform und dynamischen dem Haltungsalgorithmus der Winkelgeschwindigkeit des Gyroskops, gibt es dynamischen Neigungswinkel, horizontalen Azimut, dreiachsige Winkelgeschwindigkeit, dreiachsige Beschleunigung und vorwärts axiale Körperbeschleunigungsdaten in der Realzeit aus. es kann auch das Feedback, das Ertrag in der Realzeit durch den integralen Ertrag der Z-Achseneinzelachse zählt und erlaubt die Vorderräder des Fahrzeugs, sich drehte genau. Das TL725D wird besonders die automatische landwirtschaftliche Maschinerie beantragt, die darauf abzielen zu präzisieren und leistungsfähige Operation. Es ist eine unentbehrliche Komponente einer landwirtschaftlichen Maschinerie der neuen Generation.
SPEZIFIKATIONEN
| TL725D | PARAMETER | |
| Dreiachsige Haltung | Azimut ±180°, Rolle angle±180°, Neigung angle±90 | |
| Bandbreite | >100Hz | |
| Entschließung | 0.01° | |
| Nichtlinear | 0,1% von Rumpfstation | |
| Dreiachsiges Gyroskop | Kreiselkompass-Strecke | 250°/s |
| Schräges Instabilitätsmagnesium (Allan) | 4.5°/h | |
| Irrfahrtkoeffizient m/s/sqrt des Winkels (h) (Allan) | 0.25°/sqrt (h) | |
| Schräges Stabilitätsmagnesium (Durchschnitt 10s) | 8.5°/h | |
| Dreiachsige Beschleunigung | Strecke | ±4g |
| Entschließung | 0.001g | |
| Genauigkeit | 1mg | |
| Schräges instability°/h (Allan) | 0.05mg | |
| Irrfahrtkoeffizient m/s/sqrt der Geschwindigkeit (h) (Allan) | 0.015m/s/sqrt (h) | |
| Schräges stability°/h (Durchschnitt 10s) | 0.15mg | |
| Startzeit | 500ms | |
| Eingangsspannung | +9~36V | |
| Gegenwärtig | 35mA (12V) | |
| Arbeitstemp. | -40 | +80℃ | |
| Speichertemp. | -40 | +85℃ | |
| Erschütterung | 5g~10g | |
| Schock | 200g PK, 2ms, ½ Sinus | |
| Berufsleben | 10-jährig | |
| Ausgangsfrequenz | 5Hz/15Hz/25Hz/35Hz/50Hz/100Hz/200Hz Settable | |
| Ausgangssignal | RS232/RS485/(optional) | |
| MTBF | Stunden ≥50000/Zeiten | |
| Isolationswiderstand | ≥100MΩ | |
| Stoßsicher | 100g@11ms, axiale Richtung 3 (Hälfte Sinusoid) | |
| Anti-Vibrations | 10grms, 10~1000Hz | |
| Schutzgrad | IP67 | |
| Kabel | Standard Beilauflitze 1 m 4 Stift | |
| Gewicht | ≤160g (einschließlich 1-Meter-Kabel) | |
