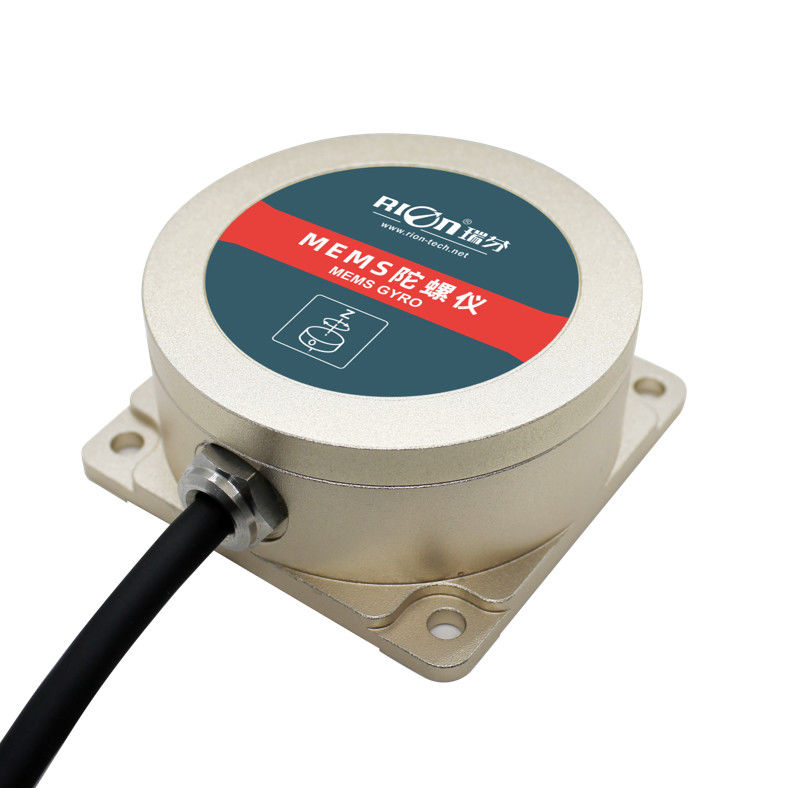

TG632D 60mA dreiachsiges Achsen-Beschleunigungsmesser-Gyroskop-Magnetometer des Kreiselkompass-Sensor-3

Achsen-Kreiselkompass-Meter des hohe Genauigkeits-eckiges Kreiselkompass-Sensor-3 zur industriellen Steuerung

▶HAUPTMERKMALE

★ Hochleistungsantriebstabilität ★ lärmarmer ★ Leichtgewichtler

★ langes Leben, starkes Stabilität ★ kosteneffektives ★ ausgezeichnete Erschütterungsleistung

★ aller Festkörper-★ Vertrag u. helles Entwurf ★ RS232/RS485/SPI gaben optionales aus

★ breiter Temp. range-40 ~+85℃ ★ DC+9~36V Stromversorgung ★ Temperaturantrieb<>

▶ANWENDUNG

★ Navigation ★ Autonavigation
★ Plattformstabilität ★ Selbstsicherheitssystem ★ Fernsteuerungshubschrauber
★ industrielle Steuer-★ Roboter ★ 3D virtuelle Realität

★ Ausrüstungen ★ GPS-Kombination ★ Kamerastabilität
★ Turck-angebrachte Satellitenantennenausrüstung

★ versendet elektronischen Nadelfehlerausgleich auf geneigter (Winkelraten) Induktionsausrüstung

▶ALLGEMEINE BESCHREIBUNG

TG632D ist ein Gyroskop (Winkelraten-Sensor) basiert auf dem mechanischen Mikroprinzip, Miniaturträgheitsgeräte für die Winkelgeschwindigkeit eines beweglichen Gegenstandes hauptsächlich messen. Produkt intern mit dem ultrafine Präzisionsring des Silikons, der Technologie abfragt, damit sie leistungsstarken, wasserdichten, Anti-Vibrations-, leichten, anti-elektromagnetischen Störungseigenschaften und ein etc. hat, die die Maschine mit Selbsttesttechnologie, dem Entstörungsalgorithmus und das erste mal im Land ununterbrochen ist, indem sie Resonanztechnologie beseitigen, um den Einfluss auf Daten wegen der umgebenden Geräusche oder der Erschütterungsstörquelle zum gewöhnlichen Gyroskop zu lösen. TG632D addieren eine andere internationale Temperaturfühler-Ausgleichstechnologie, um die Temperaturantrieb-Auswirkungsprobleme, mit Eigenschaften etc. zu lösen der Übertemperaturstabilität und des langen Lebens, um die Technologie-führende Technologie der ähnlichen Inlandsprodukte zu verwirklichen.

Produkte mit hohem kosteneffektivem, Bändchen, mehr Vorteile als der NEBEL in den Einsatzbereichen, ist jetzt in den Automobil-, Marine-, beweglichen Gegenständen, in der Positionssteuerung u. -Haltungskontrolle und in anderen Anwendungen weitverbreitet, die genaue Winkelmaßgelegenheiten erfordern!

Ausführliche Daten

TG632D	Parameter
Messbereich	±50°/s	±150°/s	±300°/s
Messende Achse	X, Y, Z (optional)
Bandbreite	>100Hz	>100Hz	>100Hz
Entschließung	0.05°/s	0.1°/s	0.2°/s
Nichtlinear	0,06% von Rumpfstation	0,1% von Rumpfstation	0,15% von Rumpfstation
Temperaturantrieb	<>	<>	<>
Anlasszeit	<1s>
Eingangsspannung	+9~36V
Gegenwärtig	60mA
Betriebstemperatur	-40~+85℃
Speichertemperatur	-40~+85℃
Zeit-Antrieb	8°/h
Schock	5g~10g
Auswirkung	200g PK, 2ms, ½ Sinus
Berufsleben	11 Jahre
Ausgabegeschwindigkeit	5Hz, 15Hz, 35Hz, 50Hz kann eingestellt werden
Ausgangssignal	RS232/RS485/TTL
MTBF	Stunden ≥50000/Zeiten
Isolationswiderstand	≥100M
Stoßsicher	100g@11ms, axiale Richtung 3 (Hälfte Sinusoid)
Anti-Vibrations	10grms, 10~1000Hz
Schutzklasse	IP67
Verbindungsstück	4 Stifte mit 1M Kabel
Gewicht	152g (Standardkabel)







Maß







 Mitteilung.

sollte eckiger Sensor des Kreiselkompasses 1.The in die Mittelposition des gemessenen Gegenstandes angebracht werden, um den Einfluss der Beschleunigung auf die Maßgenauigkeit zu verringern. Sehen Sie unterhalb des Diagramms als Verweis.


2. Die Installation des Instrumentes sollte parallel gehalten werden zur Oberfläche des gemessenen Gegenstandes und verringert den Einfluss der Dynamik und Beschleunigung auf dem Winkelmesser. Falsche Installation führt zu Messfehler, mit besonderer Berücksichtigung „der Oberfläche“ und“ der Linie“

1)Die Befestigungsfläche der Instrumentfestlegung muss nah, mit der gemessenen Oberfläche glatt und stabil sein. Wenn die Befestigungsfläche nicht glatt ist, kann der Winkelfehler des Winkelmaßes leicht verursacht werden. Sehen Sie Zahl Picture.AB

2)Die Achse des Instrumentes muss zur Achse des Maßes parallel sein, und das Zweiachsen sollte nicht Öffnungswinkel soweit wie möglich sein, sehen Zahl Picture.CD



3. Rütteln Sie heftig nicht während des Gebrauches des Produktes, vermeiden heftige Erschütterung, weg von der Erschütterungsquelle (wenn Sie nicht bitte vermeiden können installieren den Stoßdämpfer), damit, die Produktmaßgenauigkeit nicht zu beeinflussen;

4. Versuchen Sie, eine scharfe Beschleunigung, Festnahme, scharfe /s-Bewegung der Winkelgeschwindigkeit der Drehung zu vermeiden größere als 300 Grad während des Gebrauches, damit, die Maßpräzision von Produkten nicht zu beeinflussen.
