Produktdetails
Herkunftsort: CHINA
Markenname: RION
Zertifizierung: CE
Modellnummer: TL735-232
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: 60
Verpackung Informationen: Kartonkasten mit Schwamm
Lieferzeit: 5 Tage für Proben
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 5000/month
Azimuthmessachse: |
Z-Achsen Azimutwinkel ±1 |
Produktbezeichnung: |
Gyros für 5G-Antennen |
Erfassungsbandbreite: |
>100Hz |
Azimut-Entschließung: |
0.01deg |
Azimut-Genauigkeit: |
<0> |
Anwendung: |
Autosicherheitssystem |
Azimuthmessachse: |
Z-Achsen Azimutwinkel ±1 |
Produktbezeichnung: |
Gyros für 5G-Antennen |
Erfassungsbandbreite: |
>100Hz |
Azimut-Entschließung: |
0.01deg |
Azimut-Genauigkeit: |
<0> |
Anwendung: |
Autosicherheitssystem |

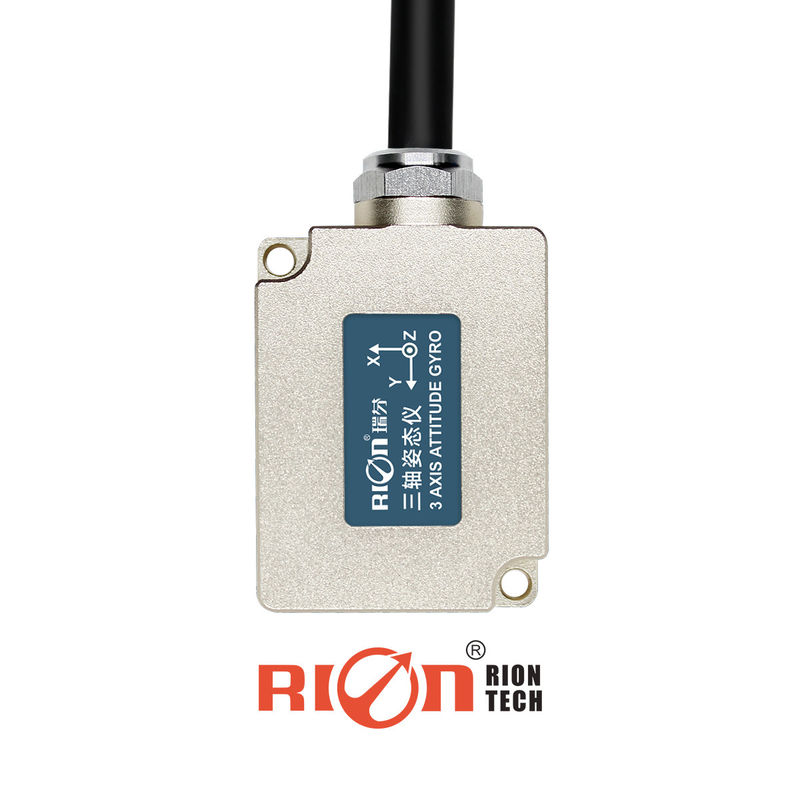

TL735G Angleisen Winkelrate Sensor 5G Antenne mit Stromausgeschalteter Speicherfunktion
TL735G 3 AXIS ATTITUDE GYRO.pdf
▶ Hauptmerkmal
★ Superelektromagnetische Kompatibilität
★ Echtzeit-Winkelgeschwindigkeitsausgabe
★ Horizontale Azimut- und Haltungswinkelleistung
★ Langlebigkeit, starke Stabilität
★ Beschleunigung der Vorderachse
★ Alle in fester Form
★ Kompaktes und leichtes Design
★ RS485-Ausgang ist optional
★ DC9~36V Stromversorgung
▶Anwendungen
★ 5G-Antennenüberwachung
★ Werbetafel im Freien
★ 3D virtuelle Realität
★ Stabile Plattform
★ Sicherheitssystem für das Fahrzeug
★ Satellitenantennenausrüstung für Fahrzeuge
★ Industrielle Kontrolle
★ Roboter
| TL735G | Parameter |
| Azimutmessachse | Z-Achsen Azimutwinkel ± 180° |
| Erfassungsbandbreite | > 100 Hz |
| Auflösung im Azimut | 00,01° |
| Azimutgenauigkeit | < 0,5° |
| Nichtlinear | 00,1% der FS |
| Genauigkeit der Tonhöhe | 0.1° RMS |
| Rollgenauigkeit | Dynamische 0,5°, statische 0,1° RMS |
| Auflösung der Neigung | 00,01° |
| Neigungsbereich | Rollen ± 180o, Neigung ± 90o |
| Gyroglyphiewinkelgeschwindigkeit | ± 125 °/s (andere Winkelraten können angepasst werden) |
| Beschleunigungsbereich | ± 2 g |
| Beschleunigung Auflösung | 0.1° |
| Beschleunigungsgenauigkeit | 0.5 mg |
| Standarddatenausgabeart | Eulerwinkel |
|
Standardeinstellungsbereich für die Azimutmessung (Daten-Ausgabe ist Euler-Winkel) |
± 180° |
| Startzeit | 5 s (stationär) Vibration < 10 mg |
| Eingangsspannung | 9~36V, Standard +24VDC, 12mA |
| Strom | 40 mA |
| Betriebstemperatur | -40 °C ~ +85 °C |
| Lagertemperatur | -40 °C bis +125 °C |
| Vibrationen | 5 g bis 10 g |
| Wirkung | 200 g pk, 2 ms, 1⁄2 Sinus |
| Lebensdauer | 10 Jahre |
| Startzeit | 5 bis 6 Sekunden stehen bleiben (Beschleunigung < 0,01 g) |
| Höchstmengen der Probenahme | 100 Mal/Sekunde |
| Serielle Kommunikationsrate | Standardeinstellung 9600 baud |
| Ausgangssignal | RS485 |
| MTBF | ≥ 50000 Stunden/Zeit |
| Isolierwiderstand | ≥ 100 Megohm |
| Aufprallfestigkeit | 100 g@11 ms, 3 Achsrichtung (Halbseite) |
| Antivibration | 10 gms, 10 ‰ 1000 Hz |
| Wasserdichte Ebene | IP67 |
| Kabel | Standardkabel mit einer Länge von 1 m |
| Gewicht | 35 g (ohne Kabel) |
▶ Produktgröße
▶ ELEKTRISCHE Verbindung des Produktes
| Farbfunktion | Schwarz | Weiß | Grün | Rot | Schirmdraht |
| GND | RS485 ((D+) | RS485(D-) |
Vcc 936V Positiver Pol |
Verbot der Anwendung |
