Einzelner/Doppel-/Digitalergebnisgierungs-der Dreiachse Wendekreisel MEMS-Trägheits-Sensors mit RS232/485
Allgemeine Beschreibung

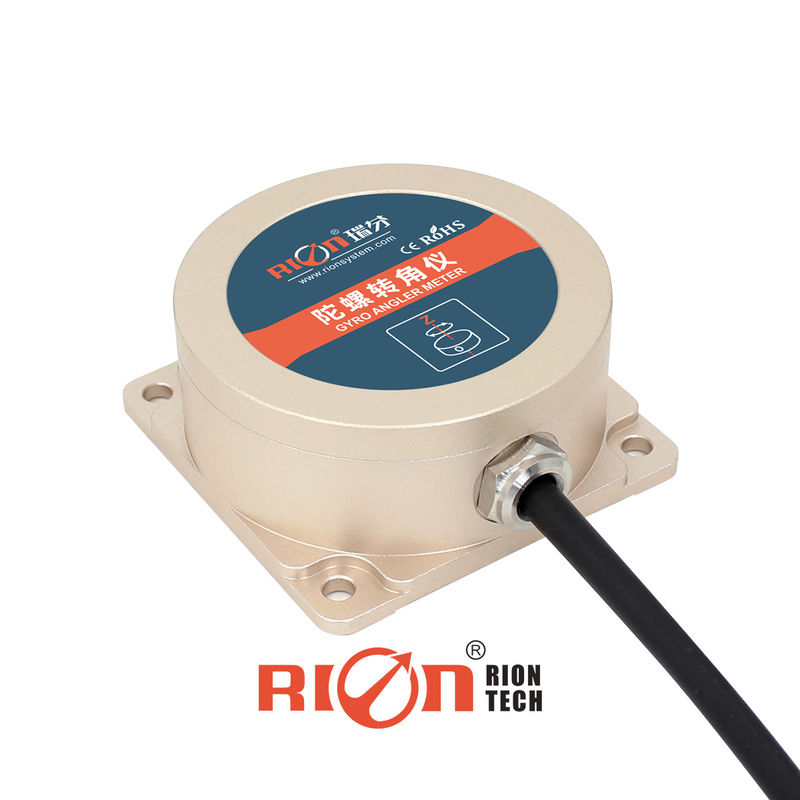

TL740D ist der eckige Kreiselkompass-Sensor des RIONS-Firmenneuentwickelten horizontalen Azimuts, der auf spätester MEMS-Trägheitsmaßplattform basiert,
mittels des dynamischen Haltungsalgorithmus für die Winkelgeschwindigkeit des Gyroskops, kann es den Azimut der Fördermaschine gleichzeitig ausgeben.
Des Produkt inernal integrierten RIONS Patent-Trägheitsnavigationsder algorithmus, durch das Modell der HaltungsWinkelangabefusion, kann lösen
das Antriebproblem der kurzen Zeit des Kreiselkompasses so viel wie möglich. dieses Produkt wird besonders für Roboterauto, AVG-Fahrzeug-Azimutorientierung benutzt,
Haltungskontrolle und andere in Verbindung stehende Anwendungen des UAV, anstelle der Stangen-Führermängel des traditionellen Roboterfahrzeugs magnetischen,
kein Bedarf am Standortplan des Magnetstreifens, ist die notwendigen Navigationskomponenten für die nächste Generation des Roboterfahrzeugs automatisch
Spur und Fahren.
Eigenschaften
Azimutertrag Starker Erschütterungswiderstand Leichtgewichtler
Langes Leben, starke Stabilität Kosteneffektiv Alles Festkörper
Kompakter u. heller Entwurf Ertrag RS232/RS485 optional DC9~36V-Stromversorgung
Anwendung
Agv-LKW Auto-Navigation virtuelle Realität 3D
Plattformstabilität Selbstsicherheitssystem UAV
Industrielle Steuerung Roboter
Turck-angebrachte Satellitenantennenausrüstung
Auftragsinformationen
TL740D-232 |
RS232 Ausgabemodus |
TL740D-485 |
RS485 Ausgabemodus |
Technische Daten
Mesuring-Strecke |
Azimut (±180) |
Erwerbsbandbreite (Hz) |
>100 |
Entschließung (°) |
0,01 |
Azimutgenauigkeit (°/min) |
<0> |
Nichtlinear |
0,1% von Rumpfstation |
Maximale Winkelrate (°/s) |
≥300 |
Anfangszeiten |
30 (statisch) |
Eingangsspannung (V) |
+9~36V |
Gegenwärtig (MA) |
60 (12V) |
Arbeitstemp. (℃) |
-40 | +85 |
Speichertemp (℃) |
-40 | +85 |
Erschütterung (g) |
5g~10g |
Auswirkung (g) |
200g PK, 2ms, ½ Sinus |
Berufsleben |
10 Jahre |
Ausgabegeschwindigkeit |
5Hz, 15Hz, 25Hz, 50Hz kann einstellen |
Ausgangssignal |
RS232 oder RS485 |
MTBF |
≥50000Stunden/times |
Isolationswiderstand |
≥100 Meg. Ohm |
Schlagzähigkeit |
100g@11ms, 3Times/Axis (Hälfte sinusoid) |
Anti-Vibrations |
10grms, 10 |1000Hz |
Schützen |
IP67 |
Verbindungsstück |
zusammengepaßt mit 1m Kabel |
Gewicht |
160g (ohne Kabel) |
|
|
Maß:
