Produktdetails
Herkunftsort: China
Markenname: Rion
Zertifizierung: CE, ISO,ROHS
Modellnummer: HCA726
Dokument: HCA716 HCA726 FULL TEMPERAT...OR.pdf
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $273.00/Pieces 1-9 Pieces
Verpackung Informationen: Verpackender Karton
Lieferzeit: 7
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000/Monat
Kommunikationsprotokoll: |
68-Protokoll / MODBUS-RTU-Protokoll optional |
Hoher Erschütterungswiderstand: |
> 100g |
Schnittstelle: |
TTL / RS232 / RS485 auf Wunsch |
Antworthäufigkeit: |
20Hz |
Gewicht: |
≤150g (einschließlich 1 Meter Kabel) |
Stromversorgung: |
9 ~ 36 V |
Reichweite: |
±1 ~ ±180 ° |
Kommunikationsprotokoll: |
68-Protokoll / MODBUS-RTU-Protokoll optional |
Hoher Erschütterungswiderstand: |
> 100g |
Schnittstelle: |
TTL / RS232 / RS485 auf Wunsch |
Antworthäufigkeit: |
20Hz |
Gewicht: |
≤150g (einschließlich 1 Meter Kabel) |
Stromversorgung: |
9 ~ 36 V |
Reichweite: |
±1 ~ ±180 ° |
ANWENDUNG
HINWEISE ZUR PRODUKTINSTALLATION
Bitte befolgen Sie die korrekte Installationsmethode für den Neigungssensor. Eine falsche Installation kann zu Messfehlern führen. Achten Sie besonders auf die "Oberfläche" und "Linie":
1) Die Montagefläche des Sensors und die zu messende Oberfläche müssen eng, glatt und stabil befestigt sein. Eine unebene Montagefläche kann zu Winkelmessfehlern des Sensors führen.
2) Die Sensorachse und die zu messende Achse müssen parallel sein. Die beiden Achsen dürfen möglichst keinen Winkel bilden.
PRODUKTMERKMALE
ALLGEMEINE BESCHREIBUNG
Der HCA716S/HCA726S ist ein kompakter, hochpräziser Ein-/Zwei-Achsen-Inklinometer mit vollständiger Temperaturkompensation, RS485/RS232-Schnittstellen und einem Messbereich von bis zu ±180°. Mit einer Genauigkeit von 0,01° über den gesamten Messbereich liefert er stabile und zuverlässige Neigungsmessungen für antike Gebäude, historische Mauern und industrielle Strukturen.
SPEZIFIKATION
| HCA716/726-C1 | BEDINGUNG | PARAMETER | EINHEIT | |||||
|---|---|---|---|---|---|---|---|---|
| Messbereich | ±10 | ±30 | ±60 | ±90 | ±180 | ° | ||
| Messachse | X Y | X Y | X Y | X Y | Vertikale X-Achse | Achse | ||
| Auflösung | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | ° | ||
| Messgenauigkeit | MAXE | Raumtemp. | 0,008 | 0,01 | 0,01 | 0,02 | 0,02 | ° |
| RMSE | Raumtemp. | 0,004 | 0,005 | 0,005 | 0,006 | 0,006 | ° | |
| Langzeit-Stabilität | <0,02 | ° | ||||||
| Nullpunkt-Temperaturkoeffizient | -40~85°C | ±0,0005 | °/°C | |||||
| Empfindlichkeits-Temperaturkoeffizient | -40~85°C | ≤0,01 | %/°C | |||||
| Einschaltzeit | 0,5 | S | ||||||
| Ansprechfrequenz | 20 | Hz | ||||||
| Schnittstelle | CANopen | |||||||
| EMV | Gemäß EN61000 und GBT17626 | |||||||
| MTBF | ≥98000 Stunden/Zyklen | |||||||
| Isolationswiderstand | ≥100M | |||||||
| Stoßfestigkeit | 100g@11ms, 3 Achsen (Halbsinuswelle) | |||||||
| Vibrationsfestigkeit | 10grms / 10~1000Hz | |||||||
| Schutzart | IP67 | |||||||
| Kabel | Standard 1M Länge / verschleißfest / fettbeständig / Temperaturbereich, Geschirmte Kabel 4*0,2mm² | |||||||
| Gewicht | ≤150g (inklusive 1 Meter Kabel) | |||||||
|
Auflösung: Bezieht sich auf den kleinsten Wert, den der Sensor im Messbereich erkennen und identifizieren kann. MAXE: bezieht sich auf den größten Fehler des Produkts im Messbereich und an mehreren Winkelpunkten. RMSE: bezieht sich auf die quadratische Mittelabweichung zwischen dem gemessenen Wert und dem tatsächlichen Winkel des Produkts im Messbereich und bei mehreren Messungen (mehr als 16 Mal). Nullpunkt-Temperaturdriftkoeffizient: Die Änderungsrate des Anzeigewerts relativ zur Normaltemperatur innerhalb des Nennbetriebstemperaturbereichs des Sensors bei Null Grad. Empfindlichkeits-Temperaturdriftkoeffizient: Die prozentuale Änderungsrate der Anzeige über den gesamten Messbereich mit der Temperatur relativ zur Anzeige über den gesamten Messbereich bei Raumtemperatur des Sensors in seinem Nennbetriebstemperaturbereich. |
||||||||
ELEKTRISCHER ANSCHLUSS
| LEITUNGSFARBE FUNKTION | SCHWARZ | WEISS | GRÜN | ROT |
|---|---|---|---|---|
|
GND Stromversorgung Negativ |
CAN_L | CAN_H |
DC9~36V Stromversorgung Positiv |

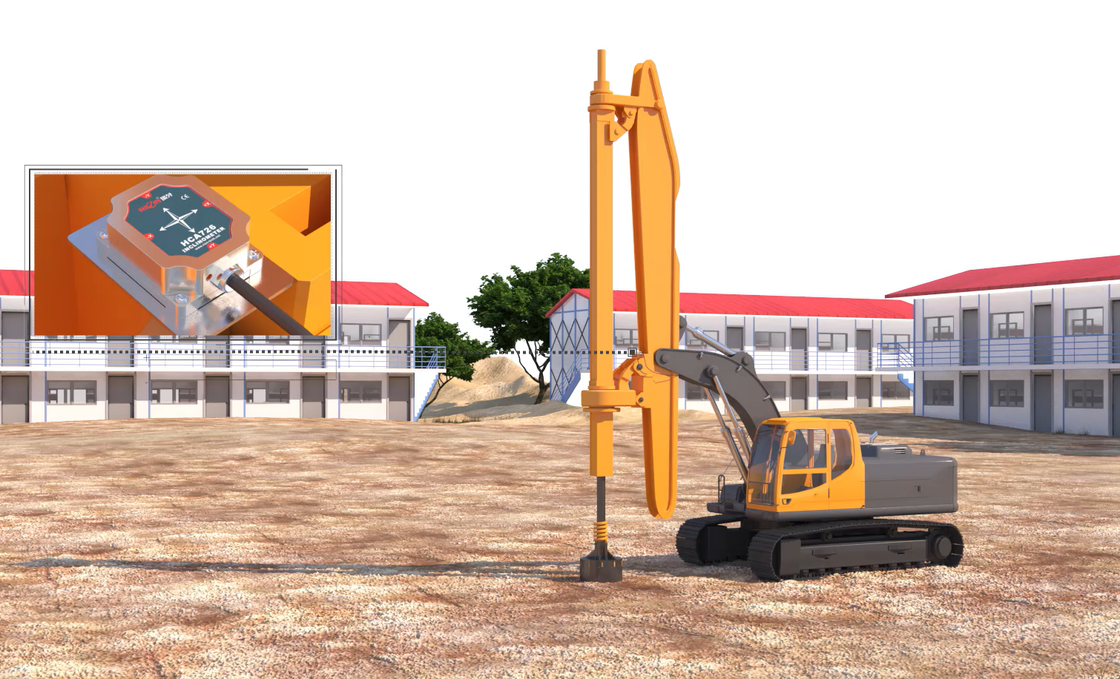

FAQ – Überwachung der Vertikalität von Drehbohrgeräten
1. Wofür wird ein Inklinometer bei einem Drehbohrgerät verwendet?
Ein Inklinometer wird verwendet, um die Neigung eines Drehbohrgeräts oder seiner Strukturkomponenten relativ zur horizontalen Ebene zu messen. Die Messdaten können die Überwachung der Vertikalität des Bohrgeräts und die Ausrichtung der Ausrüstung unterstützen.
2. Kann der HCA716S/HCA726S zur Überwachung der Vertikalität von Drehbohrgeräten verwendet werden?
Ja. Der HCA716S/HCA726S ist ein hochpräziser Ein- oder Zwei-Achsen-Inklinometer, der für industrielle Neigungsmessungen entwickelt wurde. Er kann in ein Überwachungssystem für Drehbohrgeräte integriert werden, um die Neigung der Ausrüstung zu messen.
3. Wie hoch ist die Genauigkeit des HCA716S/HCA726S Inklinometers?
Der HCA716S/HCA726S bietet eine Auflösung von 0,001° und eine angegebene Genauigkeit über den gesamten Messbereich von 0,01°. Die tatsächliche Messleistung hängt vom gewählten Bereich, den Installationsbedingungen und den Anwendungsanforderungen ab.
4. Welcher Messbereich ist für die Neigungsüberwachung von Bohrgeräten geeignet?
Der HCA716S/HCA726S unterstützt optionale Messbereiche von ±1° bis ±180°. Der geeignete Bereich sollte entsprechend den Anforderungen der Neigungsüberwachung des Bohrgeräts und der erwarteten Neigung während des Betriebs ausgewählt werden.
5. Kann das Inklinometer die Neigung des Bohrgestänges überwachen?
Ja. Wenn das Inklinometer auf einer geeigneten Referenzfläche des Bohrgestänges oder der zugehörigen Struktur installiert ist, kann es Neigungsänderungen messen. Die Installationsposition und die Achsenrichtung sollten entsprechend dem Gerätedesign und dem Überwachungssystem bestimmt werden.
