Produktdetails
Herkunftsort: China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: SCA126T-90
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: 94
Verpackung Informationen: Karton
Lieferzeit: 10 Tage
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 5000pcs/month
measuring axis: |
XY |
Measuring Range :: |
±1~±90° optional |
Accuracy:: |
refer to the technical data |
Wide voltage input:: |
9~36V |
Wide temperature working:: |
-40~+85℃ |
Resolution:: |
0.01° |
protection class: |
IP67 |
Highly anti-vibration performance: |
>2000g |
size :: |
90*40*26mm(customized) |
Output mode: |
RS232/RS485/RS422/PWM/CAN (optional) |
Usage: |
Position Sensor |
Output: |
Digital Sensor |
measuring axis: |
XY |
Measuring Range :: |
±1~±90° optional |
Accuracy:: |
refer to the technical data |
Wide voltage input:: |
9~36V |
Wide temperature working:: |
-40~+85℃ |
Resolution:: |
0.01° |
protection class: |
IP67 |
Highly anti-vibration performance: |
>2000g |
size :: |
90*40*26mm(customized) |
Output mode: |
RS232/RS485/RS422/PWM/CAN (optional) |
Usage: |
Position Sensor |
Output: |
Digital Sensor |

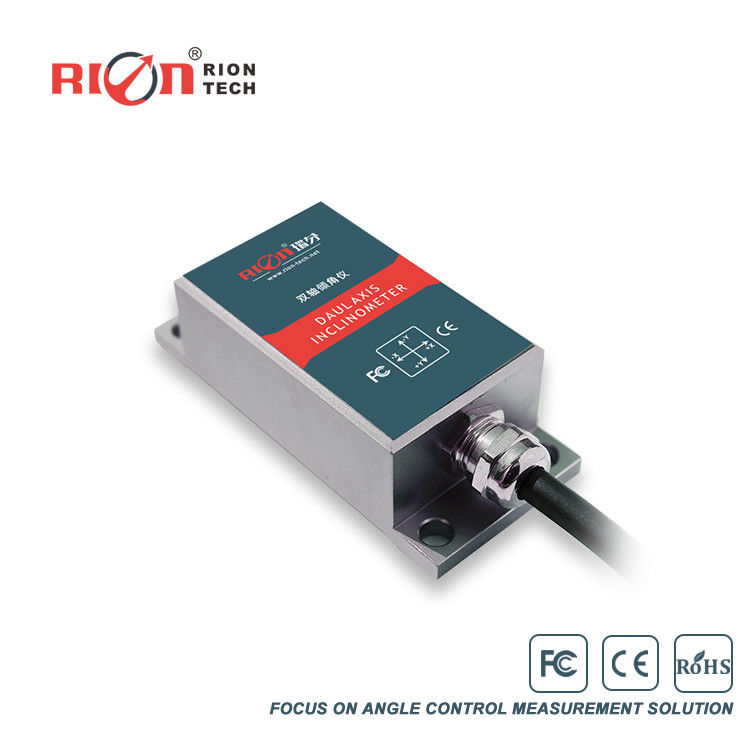

SCA126T Neigungssensor Neigungswinkelmessgerät RS232 RS422 Ausgang
▶ Produktion
SCA116T & SCA126T ist der von RION Technology für die industrielle Feldsteuerung eingeführte MODBUS-Ausgangsneigungssensor.Eingebauter hochpräziser 16-Bit-Differentialwandler, kann durch den Filteralgorithmus der 5. Ordnung die Neigung und den Schrägwinkel der Sensorausgabe im Verhältnis zur horizontalen Ebene messen. the temperature drift of the sensor can be corrected according to the change of the built-in temperature sensor to ensure the high repeatability of the product in low temperature and high temperature environments. Die Ausgangsfrequenz kann bis zu 18Hz betragen. Wenn eine höhere Frequenz benötigt wird, kann unsere Firma sie nach Bedarf anpassen.Die Ware gehört zu einem echten Industrieprodukt, mit zuverlässiger und stabiler Leistung, guter Skalierbarkeit und mehreren Ausgabeoptionen.
▶Eigenschaften
★ Ein- / Doppelachsen Neigung Messung ★ Reichweite ±1 ± 90 ° optional
★ Zwei Kommunikationsprotokolle sind optional ★ Breitspannungseingang DC 936V
★ Betrieb bei großer Temperatur -40°+ 85°C ★ Auflösung 0,01 °
★ IP67-Schutzniveau ★ Hohe Schwingungssicherheit > 2000 g
★ Direkte Schnittstelle
▶Anwendungen
★ Satelliten-Antennen-Suche
★ Überwachung der Bahnlokomotive
★ Ölbohrgeräte
★ Fahrzeugplatform-Erkennung per Radar
★ Einstellungsnavigation der unterirdischen Bohranlage
★ Überwachung der Neigung geologischer Geräte
★ Schildverstärkungsanwendung
★ Messung der Schiffsnavigationslage
★ Meßung der Neigung verschiedener Baumaschinen
★ Richtungsmessung basierend auf dem Neigungswinkel
★ Haltungserkennung des Satellitenkommunikationsfahrzeugs
▶ Leistungsparameter
| SCA116T/126T | Zustand | Parameter | Einheit | |||
| Messbereich | ± 10 | ± 30 | ± 60 | ± 90 | - Nein. | |
| Messachse | X und Y | X und Y | X und Y | X und Y | Achse | |
| Entschließung | 0.01 | 0.01 | 0.01 | 0.01 | - Nein. | |
| Messgenauigkeit | @ 25°C | 0.02 | 0.03 | 0.05 | 0.06 | - Nein. |
| Langfristige Stabilität | 0.05 | 0.05 | 0.05 | 0.05 | - Nein. | |
| Null Temperaturkoeffizient | -40°C bis 85°C | ±0.006 | ±0.006 | ±0.006 | ±0.006 | °/°C |
| Empfindlichkeit Temperaturkoeffizient | -40°C bis 85°C | ≤ 100 | ≤ 100 | ≤ 100 | ≤ 100 | ppm/°C |
| Kraft in der Zeit | 0.5 | 0.5 | 0.5 | 0.5 | S | |
| Reaktionszeit | 0.02 | 0.02 | 0.02 | 0.02 | s | |
| Ausgangsrate | 5Hz, 15Hz, 35Hz, 50Hz Optional | |||||
| Kommunikationsprotokoll | MODBUS / ROIN 68 Optional | |||||
| EMV | Nach EN61000 und GBT17626c | |||||
| MTBF | ≥ 50000 Stunden/Zeiten | |||||
| Widerstand gegen Isolierung | ≥ 100 MΩ | |||||
| Stoßfest | 100g@11ms,3 Achsrichtung (Halbseinschnitt) | |||||
| Antivibration | 10 gms, 10 ‰ 1000 Hz | |||||
| Schutzgrad | IP67 | |||||
| Kabel | Standard als 1-Meter-Länge, verschleißfest, öldicht, bei großer Temperatur, abgeschirmtes Kabel 4 * 0,4mm2 | |||||
| Gewicht | 165 g (ohne Kabel) | |||||
* Dieser Leistungsparameter listet nur ± 10 °, ± 30 °, ± 60 °, ± 90 ° Serien als Referenz auf. Für andere Messbereiche sind die nächstgelegenen Parameter zu beachten.
▶ ELEKTRISCHE PARAMETER
| Parameter | Zustand | Min. | Typisch | Maximal | Einheit |
| Stromversorgungsspannung | Standards | 9 | 12,24 | 36 | V |
| Zusätzlich | 5 | V | |||
| Betriebsstrom | 5V | 42 | mA | ||
| 12 V | 26 | mA | |||
| 24 | 17 | mA | |||
| Arbeiten. | - 40 | +85 | °C | ||
| Speichert die Temperatur. | - 40 | +85 | °C |
