Beschreibung des Produkts:

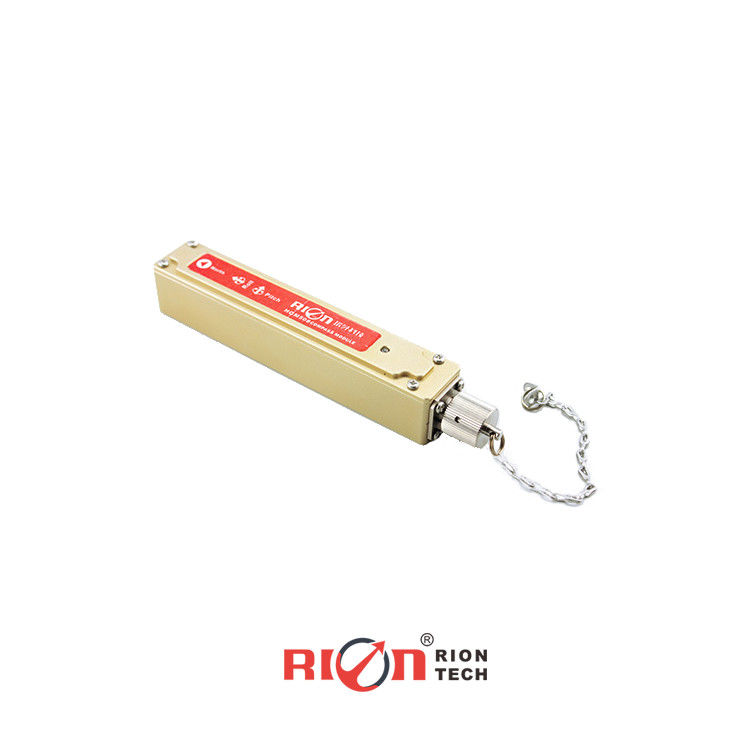

Der HCM508B ist ein hochpräziser 3D-Kompass, der von Rion Technology Co., Ltd. entwickelt wurde. Er verfügt sowohl über einen digitalen RS232-Ausgang als auch über einen analogen 4~20mA-Ausgang.so dass es ideal für Bohrmessungen istMit den Algorithmen für die Kalibrierung von hartem und weichem Eisen gewährleistet er auch bei Werkzeugen mit einem 360°-Rollwinkel genaue Kursinformationen.Seine kompakte Größe und sein geringer Stromverbrauch machen ihn perfekt für miniaturisierte, empfindliche Messsysteme.
Ausgestattet mit fortschrittlicher dreiachsiger magnetischer Sensorik und Echtzeit-Richtungsberechnung über eine zentrale Rechenanlage,Die HCM508B integriert auch ein dreiachsiges Beschleunigungsmesser, um eine breite Palette von Neigungswinkeln auszugleichenDiese Kombination aus hoher Leistung und Stabilität macht es für verschiedene Anwendungen wie Antennenstabilität, Fahrzeugsysteme und die gesamte Systemintegration geeignet.
Eigenschaften:
- Richtigkeit der Richtung: 0,3° bis 0,5°
- Messbereich des Rollwinkels: ± 180°
- Auflösung des Neigungswinkels: 0,1°
- Neigungswinkelgenauigkeit: 0,2°
- Weite Temperatur: -40°C bis +85°C
- Standard-RS232/RS485/TTL-Ausgabeoberfläche
- Analog-Ausgang von 4-20mA
- Mit hartem Magnet, weichem Magnet und Winkelkompensation
Technische Parameter:
| HCA508B |
|
Parameter |
| Parameter der Kompassrichtung |
Die beste Kursgenauigkeit |
0.3° |
| Entschließung |
0.1° |
| Kompassneigungsparameter |
Genauigkeit der Tonhöhe |
0.1°<15°(Messbereich) |
| 0.1°<30°(Messbereich) |
| 0.1°<60°(Messbereich) |
| 0.2°<85° (Messbereich) |
| Schrägkeitsbereich |
± 85° |
| Rollgenauigkeit |
0.1°<15°(Messbereich) |
| 0.1°<30°(Messbereich) |
| 0.1°<60°(Messbereich) |
| 0.2°<180° (Messbereich) |
| Rollen Neigungsbereich |
± 180° |
| Entschließung |
0.1° |
| Kalibrierung |
Kalibrierung mit Hart-Eisen |
- Ja, das ist es. |
| Kalibrierung mit Weicheisen |
- Ja, das ist es. |
| Methode zur Kalibrierung von Magnetfeldinterferenzen |
24 Punkte ((3D-Kalibrierung) |
| Körperliche Merkmale |
Abmessung |
L125*W22*H24mm |
| Gewicht |
90 g |
| Anschluss an die RS232/RS485/TTL-Schnittstelle |
5PIN-Anschluss |
| Schnittstellenmerkmale |
Verzögerung des Starts |
< 50 ms |
| Maximale Ausgangsrate |
20 Hz/s |
| Kommunikationsrate |
2400 bis 19200 baud |
| Ausgabeformat |
Binäres Hochleistungsprotokoll |
| Analog-Ausgabe |
4-20mA FS ((0-360°) |
Nur für die Position 4-20mA |
| Macht |
Stromversorgung |
Standard DC 12 V; 18 ~ 36 V optional |
| Strom (maximal) |
40 mA |
| Idealer Modus |
28 mA |
| Schlafmodus |
TBD |
| Umwelt |
Betriebsbereich |
-40°C+85°C |
| Lagertemperatur |
-40°C+85°C |
| Widerstandsschlagleistung |
2500 g |
| Elektromagnetische Kompatibilität |
Nach EN61000 und GBT17626 |
| MTBF |
≥ 98000 Stunden/Zeiten |
| Isolierwiderstand |
≥ 100 M |
| Stoßfestigkeit |
100 g@11 ms,3 Achsrichtung (Halbseinschnitt) |
| Antivibration |
10 gms, 10 ‰ 1000 Hz
|
Anwendungen:
★ Satellitenantennen Satellitenverfolgung
★ Seefahrt und Vermessung
★ GPS-basierte integrierte Navigation
★ Antennenpositionierungssteuerung
★ Infrarotkamera
★ Laserdistanzmesser
★ Navigation mit Diagrammplottern
★ ROV-Unterwasserroboterführung
★ Ozeanographische Messgeräte
