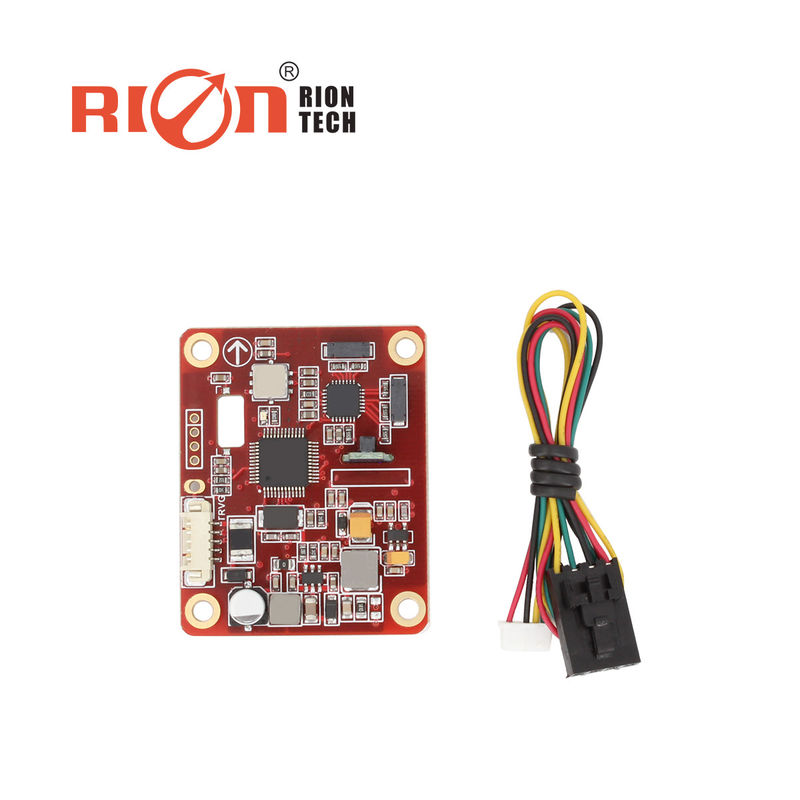

DCM250B MEMS NMEA0183 Protokoll Elektronisches Kompassmodul MCU 3-Achse Hochverlässlich

Produktdetails

Herkunftsort: Guangdong, China

Markenname: RION

Zertifizierung: ISO

Modellnummer: DCM250B

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: $98.00/Units >=1 Units

Verpackung Informationen: 1pcs digitaler Kompass in jedem inneren Kasten, 200pcs /ctn

Lieferzeit: 7 Tage

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 10000-teilig/Stücke pro Monat

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

Elektronisches Kompassmodul MEMS

,

Elektronisches Kompassmodul des Protokolls NMEA0183

,

SENSOR Achse MCU 3

Gehäuse:
Aluminium
Größe:
33*27*9mm
Digitales Kompass:
360deg
Rollbereich:
+/-85°
Nickbereich:
+/-85°
Schnittstelle:
RS232 /RS485/TTL optional
digitale Kompass MTBF:
≥40000 Stunden/Zeit
Betriebstemperatur:
-40 °C ~ + 85 °C
Lagertemperatur:
-40 °C ~ +100 °C
Produktion:
IP67
Gehäuse:
Aluminium
Größe:
33*27*9mm
Digitales Kompass:
360deg
Rollbereich:
+/-85°
Nickbereich:
+/-85°
Schnittstelle:
RS232 /RS485/TTL optional
digitale Kompass MTBF:
≥40000 Stunden/Zeit
Betriebstemperatur:
-40 °C ~ + 85 °C
Lagertemperatur:
-40 °C ~ +100 °C
Produktion:
IP67
Beschreibung
DCM250B MEMS NMEA0183 Protokoll Elektronisches Kompassmodul MCU 3-Achse Hochverlässlich

DCM250B MEMS NMEA0183 Protokoll Elektronisches Kompassmodul MCU 3-Achse Hochverlässlich


DCM250B&260B ist ein dreidimensionaler elektronischer Kompass, der einen harten Magnet- und einen weichen Magnetkalibrier-Algorithmus verwendet.so dass der Kompass den Einfluss des Magnetfeldes durch Kalibrier-Algorithmus auch in der Umgebung mit Magnetfeld Störungen beseitigen kann. DCM250B&260B integriert einen dreiachsigen Fluxgate-Sensor, berechnet den Kurs in Echtzeit über die zentrale Rechenanlage,und verwendet ein dreiachsiges Beschleunigungsmesser, um eine Vielzahl von Neigungswinkeln auszugleichen, um sicherzustellen, dass der Kompass auch bei Neigungswinkeln von bis zu ± 85° eine hohe Genauigkeit bietetDer elektronische Kompass integriert eine hochpräzise MCU-Steuerung mit diversifizierten Ausgangsmodi.oder die Anpassung anderer Kommunikationsschnittstellen. DCM250B&260B ist klein in der Größe und geringer Stromverbrauch. Es kann in vielen Bereichen wie Antennenstabilität, Fahrzeuge, Systemintegration, hohe Stoßbeständigkeit, hohe Zuverlässigkeit,und der Kompass kann in extrem rauen Umgebungen normal funktionieren, und eignet sich besser für die heutigen unterschiedlichen Präzisions- und hohe Messleistung integrierten Steuerungssysteme.

Hauptmerkmale

Kursgenauigkeit: 0,8°
Roll- und Schrägungsmessbereich: ± 85°
Auflösung der Neigung: 0,1°
Neigungsgenauigkeit: <0,2° (ganzer Bereich)
Arbeitstemperatur: -40°C bis +85°C
Größe: L55*W37*H24mm
mit einer Magnetkalibrierung von Hart- und Weichmagneten
Ausgang RS232/RS485/TTL
Stromversorgung in DC5V
★ Unterstützung von ASCII (NMEA 0183 Protokoll)

Anwendung:

★ Vermessung und Kartierung der Seefahrt
★ GPS-Integrierte Navigation
★ Antennen-Servo-Steuerung
★ Infrarotbildner
★ Laserdistanzmesser
★ Kartenumzeichnungsgerät
★ ROV Unterwasserroboter-Navigation
★ Ozeanographisches Vermessungsinstrument
★ Besonderer Anlass Roboter



Parameter

Die beste Kursgenauigkeit
00,8° Neigung < 10°
10,5° Neigung < 30°
20,0° Neigung < 40°
30,0° Neigung < 60°

Genauigkeit der Tonhöhe
0.1°<15° (Messbereich)
0.2°<30° (Messbereich)
0.3°<60° (Messbereich)
Schrägkeitsbereich
± 85°

Rollgenauigkeit
0.1°<15° (Messbereich)
0.2°<30° (Messbereich)
0.3°<60° (Messbereich)
Rollen Neigungsbereich
± 85°
Entschließung
0.1°
Kompass Neigung der besten Kompensationswinkelbereich
< 40°
Kalibrierung mit Hart-Eisen
- Ja, das ist es.
Kalibrierung mit Weicheisen
- Ja, das ist es.
Methode zur Kalibrierung von Magnetfeldinterferenzen
Flugzeugdrehung in einem Kreis ((2D-Kalibrierung)
Abmessung
L55 × W37 × H24 mm
Gewicht
20 g
Anschlüsse für die RS-232/RS485/TTL-Schnittstelle
4 Kernkabel
Verzögerung des Starts
< 50 ms
Maximale Ausgangsrate
20 Hz/s
Kommunikationsrate
2400 bis 19200 baud
Ausgabeformat
Binäres Hochleistungsprotokoll
Stromversorgung
(Standard) Gleichspannung + 5V
(auf maßgeschneiderte Weise) DC9~36V
Strom (maximal)
45 mA
Idealer Modus
35 mA
Schlafmodus
TBD
Betriebsbereich
-40°C bis +85°C
Lagertemperatur
-40°C bis +100°C
Widerstandsschlagleistung
2500 g
Elektromagnetische Kompatibilität
Nach EN61000 und GBT17626
MTBF
≥ 40000 Stunden/Zeiten
Isolierwiderstand
≥ 100 M
Stoßfestigkeit
100g@11ms,3Times/Axis (halb Sinusoid)
Antivibration
10gms, 10~1000 Hz
Gewicht
90 g (ohne Kabel)



Meßrichtung
DCM250B MEMS NMEA0183 Protokoll Elektronisches Kompassmodul MCU 3-Achse Hochverlässlich 1
DCM250B MEMS NMEA0183 Protokoll Elektronisches Kompassmodul MCU 3-Achse Hochverlässlich 3
DCM250B MEMS NMEA0183 Protokoll Elektronisches Kompassmodul MCU 3-Achse Hochverlässlich 5




F: Wie kann man vor der Bestellung geeignete Produkte auswählen?

A: Entsprechend Ihrer Anwendung wählen Sie die Messachse, den entsprechenden Messbereich, die wichtigsten Parameter der Ausgabe aus, oder wenn Sie sich nicht sicher sind, kontaktieren Sie uns bitte so bald wie möglich.Unsere Mitarbeiter werden das erste Mal mit Ihnen in Kontakt treten und Ihnen die beste Lösung und den günstigsten Preis bieten.

F: Welche Zahlungsmethoden gibt es?

A: Wir unterstützen T / T und Paypal Methoden, Sie können eine wählen, nach der Zahlung, bitte informieren Sie uns rechtzeitig, so dass wir Ihre Bestellung arrangieren und liefern die Waren so schnell wie möglich.

F: Wie wäre es mit der Lieferzeit für die Bestellung?

A: Nachdem wir Ihre Zahlung erhalten haben, werden die Proben in 3-7 Werktagen versandt. Bei Massenbestellung bestätigen Sie bitte im Voraus den Lieferplan mit unserem Verkaufspersonal, um unnötige Verzögerungen zu vermeiden.

F: Wie wäre es mit der Qualitätsprüfung vor dem Versand?

Wir haben mehrere Prüfstellen werden in strenger Übereinstimmung mit den Anforderungen der Inspektion der Warenqualität und Funktionen, um die Qualität jedes mit 100% qualifizierte Produkt zu gewährleisten,und die Produkte werden vor dem Versand erneut überprüft/getestet, um sicherzustellen, dass keine Probleme auftreten..

F: Was sind die Transportmethoden?

A: Sie können einen Kurier für die Abholung von Waren von unserer Firma arrangieren, oder geben Sie Ihre internationale Express-Konto-Nummer, um für Ihren lokalen Kurier zu bezahlen, nachdem die Waren in Ihre Hände gelangen,aber auch Lieferung per DHL, FEDEX, UPS, TNT, EMS... usw. über unseren Spediteur.

F: Wie wäre es mit dem Kundendienst?

A: Bitte überprüfen Sie den Zustand des Pakets in der Zeit nach Erhalt der Waren so schnell wie möglich, und Produktleistungstest, wenn ein Qualitätsproblem bitte kontaktieren Sie uns zuerst,Wir werden uns so schnell wie möglich mit Ihren Problemen und Rückmeldungen befassen..

F: Was ist mit der Produktgarantie und dem Reparaturservice?

A: Garantie für ein Jahr. Im Allgemeinen können wir den Reparaturservice kostenlos anbieten, wenn er nicht innerhalb eines Jahres beschädigt ist. Einzelne Fälle können auf 3 Jahre oder länger verlängert werden.Wenn über einen bestimmten Garantiezeitraum oder durch den Benutzer verursachte Schäden, werden wir eine angemessene Gebühr nach der tatsächlichen Situation berechnen.

F: Sind die Proben kostenlos erhältlich?

A: Bei erstmaliger Zusammenarbeit müssen wir Kosten für die Proben berechnen, weil unsere Produkte der militärischen und industriellen Qualität angehören und mit hoher Qualität,Daher sind die Kosten wesentlich teurer als die durchschnittlichen KonsumgüterWenn wir in Zukunft mehrmals eng zusammenarbeiten, werden wir in Erwägung ziehen, nach Ihren spezifischen Anforderungen kostenlose Proben zu beantragen und Ihnen zu schicken,Danke für Ihr Verständnis..

Ich wünsche Ihnen eine angenehme Zusammenarbeit!
