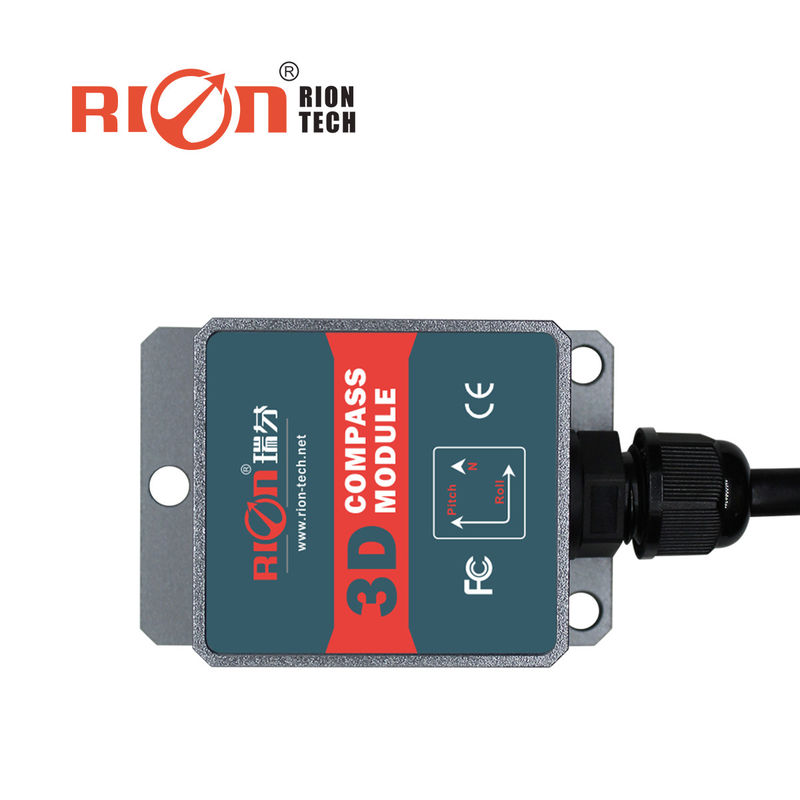

DCM260B 3-Achsen-elektronischer Kompasssensor 3D MEMS mit Neigungskompensation
DCM260B 3-Achsen-elektronischer Kompasssensor 3D MEMS mit Neigungskompensation
Hauptmerkmale
★ Azimutgenauigkeit: 0,8°
★ Neigungsmessbereich: ± 85°
★ Neigungsauflösung: 0,1°
★ Neigungsgenauigkeit: 0,2°
★ Temperaturbereich: -40°C+85°C
★ Größe: L55×W37×H24mm
★ mit hartem Magnet, weichem Magnet und Neigungskompensation
★ Standard-RS232/RS485/TTL-Ausgabeoberfläche
★ Gleichspannungsversorgung 5V
★ IP67 wasserdicht
▶ Anwendungen
★ Satelliten-Antennen-Suche
★ Navigationsvermessung
★ GPS-kombinierte Navigation
★ Antennen-Servo-Steuerung
★ Infrarotbildner
★ Laserdistanzmesser
★ Kartierung
★ ROV Unterwasserroboter-Navigation
★ Ozeanographisches Messgerät
▶ Einleitung
DCM250B&260B ist ein kostengünstiger dreidimensionaler elektronischer Kompass, der einen harten und weichen magnetischen Kalibrieralgorithmus verwendet.so dass der Kompass den Einfluss des Magnetfeldes durch den Kalibrier-Algorithmus in der Umgebung mit Magnetfeld-Interferenzen beseitigen kannDie DCM250B und 260B integrieren einen dreiachsigen Fluxgate-Sensor, berechnen den Kurs in Echtzeit über den Zentralprozessor,und verwendet ein dreiachsiges Beschleunigungsmesser, um die Kurskompensation für eine Vielzahl von Neigungswinkeln durchzuführen, so dass der Kompass auch bei Neigungswinkeln von bis zu ± 85° eine hohe Genauigkeit der Kursdaten bieten kann.Zu den Standardschnittstellen gehören RS232/RS485/TTL und andere Schnittstellen, und andere Kommunikationsschnittstellen angepasst werden können.
Der DCM250B&260B ist klein, verbraucht wenig Strom und kann in vielen Bereichen wie stabilen Antennen, Fahrzeugen, Systemintegration usw. eingesetzt werden.Die hohe Stoßfestigkeit und hohe Zuverlässigkeit ermöglichen es dem Kompass, auch in extrem rauen Umgebungen normal zu arbeiten, und eignet sich besser für das heutige integrierte Steuerungssystem für Präzisionsmessungen.
| Die Parameter des DCM250B/260B |
| Kompasskursparameter |
Genauigkeit der Richtung |
00,8° |
| Entschließung |
0.1° |
| Kompassneigungsparameter |
Genauigkeit der Tonhöhe |
0.1°<15° (Messbereich) |
| 0.2°<30° (Messbereich) |
| 0.3°<60° (Messbereich) |
| Tonhöhenbereich |
± 85° |
| Genauigkeit des Rollens |
0.1°<15° (Messbereich) |
| 0.2°<30° (Messbereich) |
| 0.3°<60° (Messbereich) |
| Rollbereich |
± 85° |
| Entschließung |
0.1° |
| Neigungskompensationswinkelbereich |
< 40° |
| Kalibrierung |
Kalibrierung mit Hart-Eisen |
- Ja, das ist es. |
| Kalibrierung mit Weicheisen |
- Ja, das ist es. |
| Methode zur Kalibrierung von Magnetfeldinterferenzen |
Drehen Sie horizontal eine Runde (2D-Kalibrierung) |
| Physikalische Eigenschaften |
Größe |
Größe der Hülle:L55×W37×H24mm |
| PCBA-Größe: L33 × W27 × H9mm |
| Das System ist in der Lage, die Daten zu verarbeiten. |
Schal: 4 PIN 1 Meter direkter Blei |
| PCBA: 4PIN 30cm Endkabel |
| Schnittstelle |
Verzögerung des Starts |
< 50 mS |
| Ausgangsrate |
20 Hz/s |
| Baud-Rate |
2400 bis 19200 baud |
| Ausgabeformat |
Binäres Hochleistungsprotokoll |
| Stromversorgung |
Versorgungsspannung |
(Standard) Gleichspannung + 5V |
| (fakultativ) Gleichstrom 9V36V |
| Strom (MAX) |
45 mA |
| Idealer Modus |
35 mA |
| Schlafmodus |
TBD |
| Umwelt |
Betriebsbereich |
-40°C+85°C |
| Lagertemperatur |
-40°C+100°C |
| Antivibrationsleistung |
2500 g |
| EMV |
Nach EN61000 und GBT17626 |
| MTBF |
≥ 98000 Stunden/Zeit |
| Isolierwiderstand |
≥ 100 MΩ |
| Aufprallfestigkeit |
100g@11ms, drei Richtungen (Halbsinusoid) |
| Antivibration |
10 gms, 10 ‰ 1000 Hz |
| Gewicht |
PCBA:≤25 g (ohne Kabel), Shell:≤135 g (einschließlich 1 m Kabel) |
