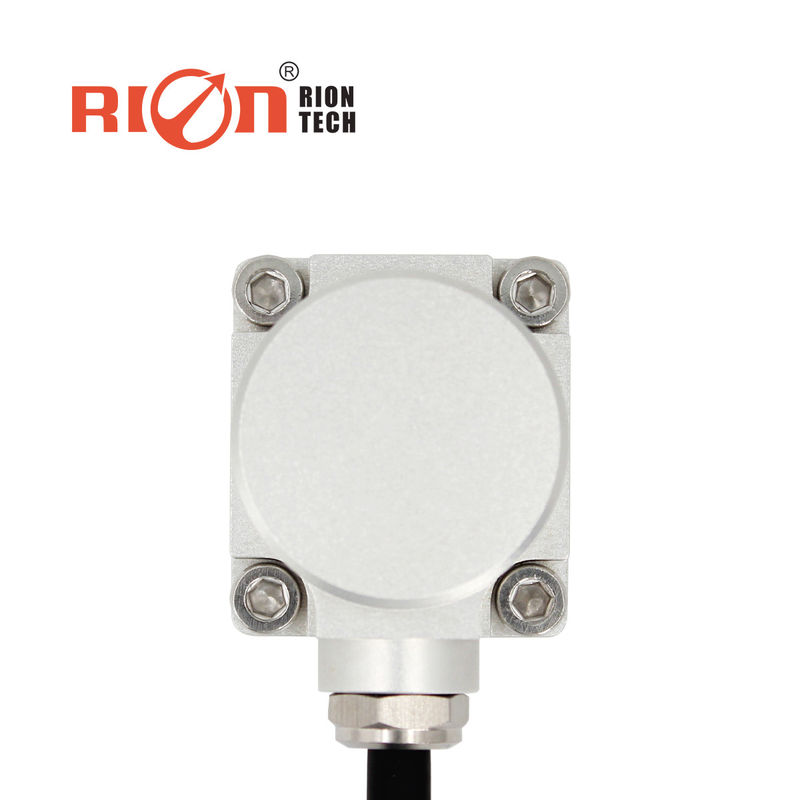

AKM390 Triaxialer Vibrationssensor mit analogem Ausgang, Silizium-Kapazitivsensor

AKM390 Triaxial-Analog-Ausgang, Silizium-Kapazitätssensor

Beschreibung des Produkts:

Die AKM390 dreiachsigeVibrationssensorist ein weit verbreitetes Produkt der Serie der Beschleunigungssensoren, das unabhängig voneinander entwickelt und hergestellt wird und in mehreren Bereichen wie Vibrations- und Aufprallprüfungen angewendet werden kann.Das Produkt hat eine analoge Spannungsausgabe. AKM390 ist ein ein-Kristall-Kalizium-kapazitiver Sensor, bestehend aus einem Silizium-Chip, der einer mikro-mechanischen Verarbeitung unterzogen wurde, einem leistungsstarken ASIC zur Signalregelung,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDieses Produkt hat einen geringen Stromverbrauch, ist kalibriert, hat eine robuste Struktur und eine stabile Leistung.Die neue elektronische Konfiguration bietet Festkörperstrom für den Wiedereinsatz und umfassenden Schutz vor Überschüssen. Diese Produktreihe verfügt über eine robuste Struktur, einen geringen Stromverbrauch und eine ausgezeichnete Abweichungsstabilität, die die Zuverlässigkeit der Produktleistung gewährleistet.

Eigenschaften:

• Drei Achsen (X, Y, Z)
• Ausgangsspannung: 0 ~ 5V
• Stromversorgungsspannung: 9~36V
• Betriebstemperatur: -40 °C ~ + 85 °C
• Ausgezeichnete Abweichungsstabilität, gute Umweltverträglichkeit (Schock, Vibration und Temperatur)

Technische Parameter:

AKM390	Parameter						Einheit
Messbereich	±2	±4	±8	± 10	± 20	± 40	g
Abweichungskalibrierung	< 1	< 1	< 1	< 1	< 1	< 1	mg/kg
Messachse	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	X, Y, Z	Achse
Wiederholbarkeit von Einschalt-/Ausschaltvorgang	< 2	< 2	< 2	< 2	< 2	< 2	mg (max)
Empfindlichkeit (± 10%)	1250	625	312.5	250	125	62.5	Ml/g
Temperaturkoeffizient der Abweichung	0.01	60.01	0.01	0.05	0.05	0.05	%/°C
Auflösung/Schwellenwert (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg (max)
Nichtlinearität	< 05	< 05	< 08	< 1	< 1	< 1	% FS (max)
Reaktionsfrequenz	500	500	500	500	500	500	Hz
Bandbreite (3DB)	1000	1000	1000	1000	1000	1000	Hz
Empfindlichkeit gegenüber der Querschnittsachse	1	1	1	2	2	2	%
Empfindlichkeit gegenüber seitlichen Vibrationen	1	1	2	5	5	5	%
Resonanzfrequenz	2.4	2.4	2.4	5.5	5.5	5.5	KHz
Geräuschdichte	21	21	21	86.6	86.6	86.6	Bei der Prüfung der Qualität
0 G Ausgang 2,5 V	< 001	< 001	< 001	< 0008	< 0008	< 0008	mV
Ausgangsspannung	0 bis 5 V
Eingabe (VDD _ VSS)	9 bis 36 VDC
Betriebsstromverbrauch	< 60mA @ 12 VDC
Schutz	IP67
Material	Luftfahrt- und Raumfahrtaluminium
Gewicht	Produktnettogewicht: ≤ 116 g, Magnetbasis: ≤ 50 g
Größe	Produktgröße: L36 × W32 × H24mm Größe der Magnetadsorptionsbasisplatte: L36 × W32 × H8,1 mm

Anwendungen:

★ Brücke
★ Automobil
★ Rollen
★ Windenergie
★ Medizinische Ausrüstung
★ Großmaschinen und Motoren
★ Niedrigfrequente Vibrationen und automatische Überwachung
