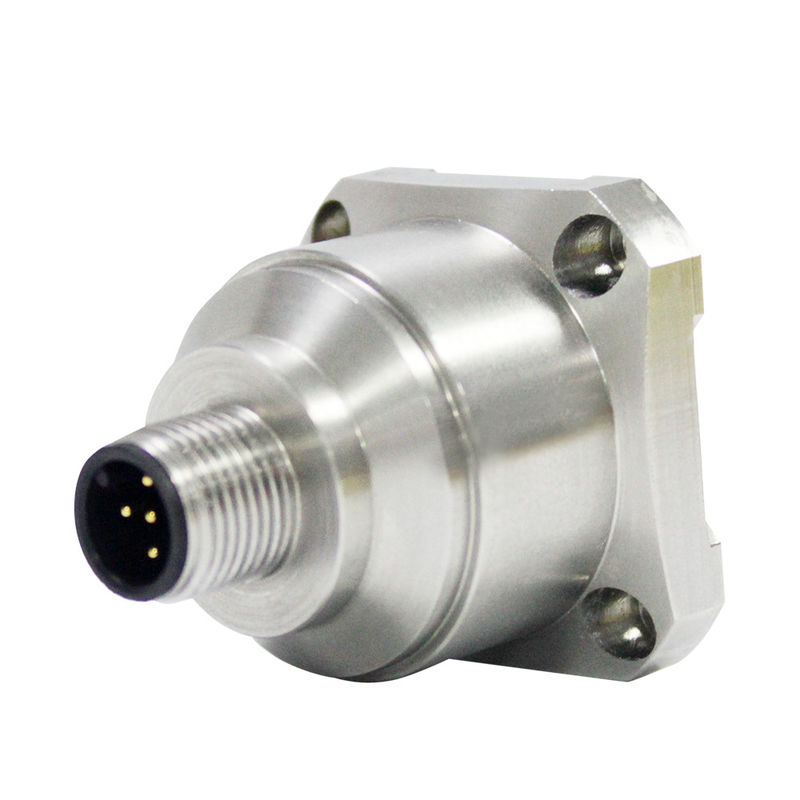

Achsen-Beschleunigungsmesser RS232 RS485 TTL MEMS AKF392B 3 gab MEMS basierten Beschleunigungsmesser aus
Allgemeine Beschreibung
Dreiachsiger Beschleunigungsmesser AKF392B ist die weitverbreiteten Beschleunigungsmesser, die durch RION mit patentierter Schweizer Technologie produziert werden. Er kann auf der Erschütterungsprüfung, Auswirkungsprüfung und anderen Gebieten verwendet werden. Das Produkt nimmt Ertrag der digitalen Schnittstelle, RS232/485/TTL an, können verschiedene Adresscodes eingestellt werden, und mehrfache Sensoren werden zusammen in der Langstrecke benutzt, um Mehrpunktmaß und Datenanalyse zu erleichtern. Das AKF392B ist ein kapazitiver Sensor des monokristallinen Silikons, der einem micromachined Silizium-Chip besteht (Niederleistungs-ASIC für die Signalformung), einem Mikroprozessor für die Speicherung von Ausgleichswerten und aus einem Temperaturfühler. Dieses Produkt mit Leistungsaufnahme der geringen Energie ist kalibriert worden und eine feste Struktur und einen stabilen Ertrag hat. Die neue elektronische Konfiguration stellt die Festkörperenergie für Zurückstellen zur Verfügung und bietet vollen Schutz für Überstrom. Die Langzeitstabilität und die typische Abweichung des Normierungsfaktors über der kompletten Strecke ist kleiner als 0,1%. Diese Reihe Produkte hat die Eigenschaften der starken Struktur, der Leistungsaufnahme der geringen Energie und der ausgezeichneten Abweichungsstabilität, die hervorragender Ertragzuverlässigkeit garantiert.
Eigenschaft
●dreiachsig (X, Y, Z)
●Ausgabeschnittstelle: RS232; RS485; TTL
●Stromversorgung: 9-36V
●Antiauswirkung: 2000G
●ausgezeichnete Abweichungsstabilität
●Größe: L50×W50×H38mm
●Gewicht: 100g
●Betriebstemperatur: - 40°C zu +85°C
●Speichertemperatur: - 55°C zu +100°C
●gute Leistung in der Antiauswirkung, in der Erschütterung und in der Temperatur
Anwendung
●Abbruchsatz, Ermüdungsüberwachung und Vorhersage
●Decklandesatellitentracking-system
●Verkehrssystemüberwachung, Bahnkörperanalyse und Hochgeschwindigkeitsbahnfehlererkennung
●Militär- und Zivilflugsimulatoren
●Niederfrequenzerschütterung und automatische Überwachung
Technische Daten:
|
Parameter
|
AKF392B
|
Einheit
|
|
|
Strecke
|
±8
|
g
|
|
|
Abweichungskalibrierung
|
<1>
|
Magnesium
|
|
|
Messende Achse
|
X, Y, Z
|
Achse
|
|
|
Wiederholbarkeit der Energie on/down
|
<2>
|
Magnesium (Maximalwert)
|
|
|
Abweichungstemperaturkoeffizient [3]
|
0,05
|
typischer Wert mg/℃
|
|
|
Entschließung/Schwelle (@ 1Hz)
|
< 1="">
|
Magnesium (maximal)
|
|
|
Nichtlinearität
|
<3>
|
% Rumpfstation (maximal)
|
|
|
Bandbreite [4]
|
500
|
Hz
|
|
|
Resonanzfrequenz
|
5
|
kHz
|
|
|
Ausgabegeschwindigkeit
|
5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz, kann eingestellt werden
|
|
|
|
Ausgabeschnittstelle
|
RS232/RS485
|
|
|
|
Übertragungsprotokoll
|
Protokoll und MODBUS RTU RIONS
|
|
|
|
Zuverlässigkeit
|
MIL-HDBK-217, Klasse 2
|
|
|
|
Anti-Auswirkung
|
100g@11ms, dreiachsig und identisch (halbe Sinuswelle)
|
|
|
|
Wiederherstellungszeit
|
<1ms>
|
|
|
|
Erschütterung
|
Effektivwert 20g, 20~2000Hz (gelegentliche Geräusche, O, p, I, handelnd nach jeder Achse für 30 Minuten)
|
|
|
|
Input (VDD_VSS)
|
9-36 VDC
|
|
|
|
Betriebsstromverbrauch
|
<60ma>
|
|
|
|
Verbindungsstück
|
Industriekompatibles Verbindungsstück M12
|
|
|
|
Gewicht
|
73.5g
|
|
|
|
Größe
|
Magnetische Aufnahmeinstallationsgröße: 34.3*34.3*43.2mm,
Schraube, die Installationsgröße in Position bringt: 34.3*34.3*38.5mm |
|
|
Schraube, die Installationsmaßzeichnung in Position bringt:
|
Farbe
Funktion
|
SCHWARZES
|
WEISS
|
BLAU
|
BROWN
|
GRAU
|
|
|
|
|
|
|
|
|
|
Boden
Energienegativ |
RS232 (RXD)
Oder RS485 (D+) |
RS232 (TXD)
Oder RS485 (d) |
Vcc 9~36V
Stromversorgungspositiv |
FABRIK
Nur GEBRAUCH
|
|
|
|
|
|
|
|
