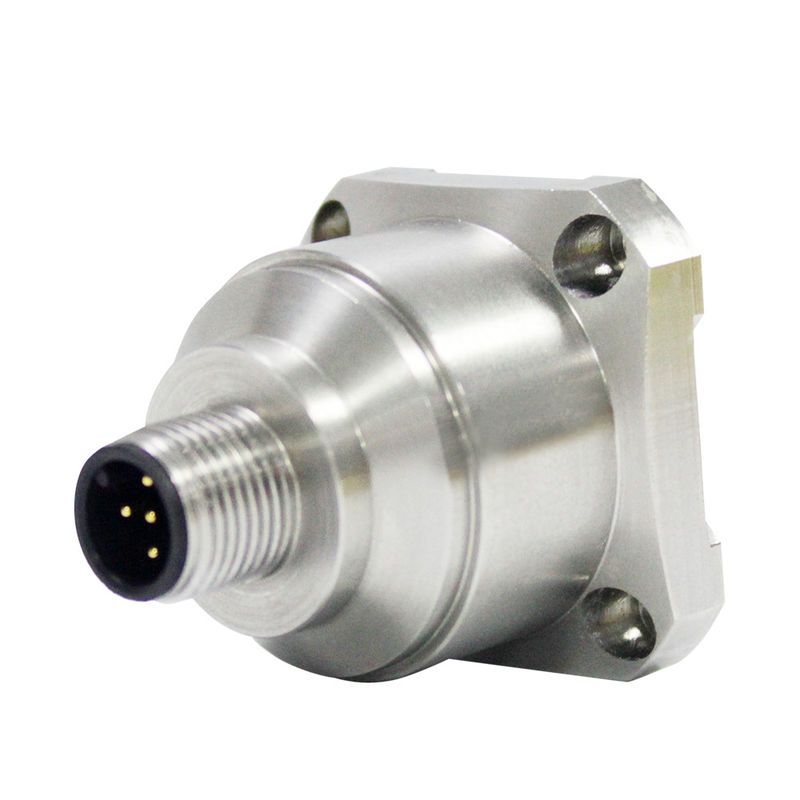

3 Achsen Vibrationsmesser Brücke Sicherheit 3 Achsen Sensor
Dieses Produkt verfügt über einen geringen Stromverbrauch, ein vollständiges Kalibriersystem, eine solide Struktur und eine stabile Leistung.und bietet einen vollständigen Schutz gegen Überstrom.Im gesamten Sortiment liegen die typischen Werte für die langfristige Stabilität und Verzerrung des Skalierungsfaktors unter 0,1%.geringer Stromverbrauch und ausgezeichnete Abweichungsstabilität, die eine hervorragende Ausgangssicherheit garantiert
Spezifikationen
| AKG392 | Parameter | Einheit | |||||
| Reichweite | ±2 | ±4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Bias-Kalibrierung | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg/kg |
| Messachse | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achse |
| Wiederholbarkeit von Einschalt-/Ausschaltvorgang | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Bias-Temperaturkoeffizient | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (typisch) |
| Auflösung/Schwellenwert (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Nichtlinearität | < 05 | < 08 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Bandbreite (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Empfindlichkeit der Querachse | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Verhältnis der Empfindlichkeit gegenüber Querschwingungen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonanzfrequenz | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Ausgangsrate | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Ausgabeoberfläche | Das System ist in der Lage, die Daten zu verarbeiten. | ||||||
| Protokoll | RION 68 Protokoll und MODBUS RTU Protokoll | ||||||
| Zuverlässig | MIL-HDBK-217, Stufe 2 | ||||||
| Aufprallfestigkeit | 100g@11ms, 3 Achsrichtung (Halb Sinusoid) | ||||||
| Wiederherstellung | < 1ms ((1000g, 1/2 sin 1ms, Einfluss auf die i-Achse) | ||||||
| Vibrationen | 20 g rms, 20 ~ 2000 Hz (Zufallsgeräusche, o, p, i wirken 30 Minuten lang auf jede Achse) | ||||||
| Einleitung (VDD_VSS) | 9 bis 36 VDC | ||||||
| Betriebsstromverbrauch | < 60mA @ 12 VDC | ||||||
| Verbindungsstück | Branchenüblicher M12-Anschluss | ||||||
| Gewicht | Produktnettogewicht: 82 g, Magnetbasis: 48 g, L-förmige Adapterplatte 20 g | ||||||
| Größe |
Produktgröße: 34,3*34,3*38,5 mm Magnetische Adsorptionsbasisgröße: 34,23*34,23*6 mm L-förmige Adapterplatten: 36*44*15 mm |
||||||
▶ Anwendungen
★ Medizinische Ausrüstung
★ Brücke
★ Automobil
★ Straßenruder
★ Absturzprotokolle, Ermüdungsüberwachung und -vorhersage
★ Windenergieerzeugung
★ Großmaschinen, Motoren
★ Niedrigfrequente Vibrationen und automatische Überwachung
★ Überwachung des Verkehrssystems, Analyse des Straßenbodens und Fehlererkennung der Hochgeschwindigkeitsbahn
▶ Kommunikationsprotokoll
Das Produkt umfasst 68 Protokoll und zwei MODBUS RTU Protokolle.
| Das Protokoll | RION 68 Protokoll | Modbus-RTU |
| Adresscode | 0 | 1 |
| Sendeadresse | 255 | 0 |
| Serienport-Boodrate | 9600 | 9600 |
| Paritätsbit | Keine Parität | Gleiche Parität |
| Start-Bit des seriellen Ports | Ein Stück | Ein Stück |
| Datenlänge des seriellen Ports | 8 Bits | 8 Bits |
| Serielle Portstop-Bit | Ein Stück | Ein Stück |
| Ausgangsmodus | Frage und Antwort | Frage und Antwort |
| Datenformat | Datenformat | Datenformat |
| Datenprüfmethode | Kontrollsumme | CRC16 |
Größe
