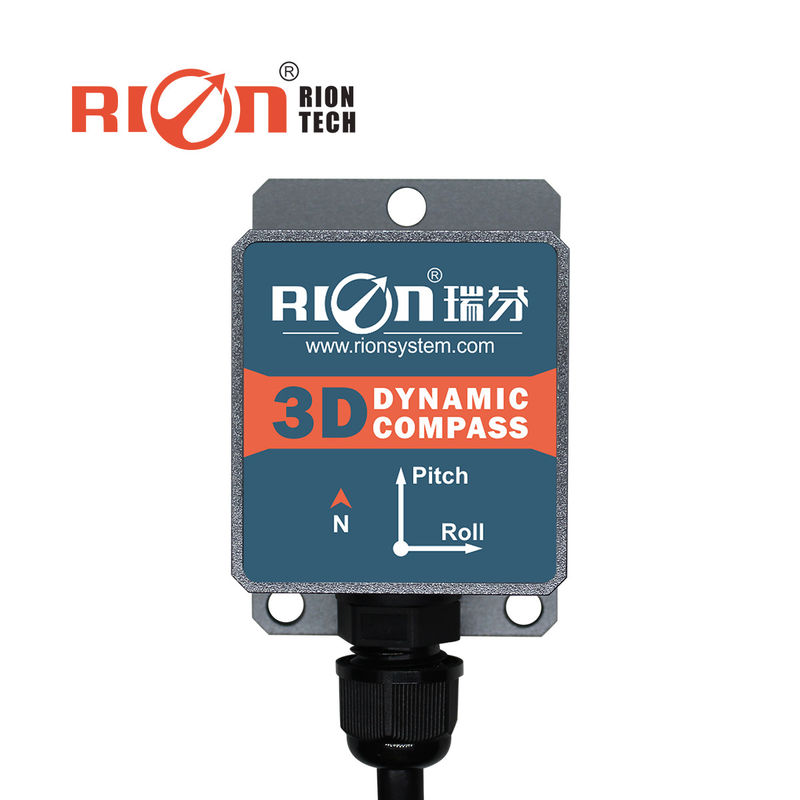

DDM360 3D dynamischer elektronischer Kompass mit Neigungskompensation RION

DDM360 3D dynamischer elektronischer Kompass mit Neigungskompensation RION

Beschreibung des Produkts:

DDM350B / DDM360B ist ein dreidimensionaler dynamischer elektronischer Kompass, der eine 9-Achsen-Tätigkeitseinheit enthält, einschließlich eines dreiachsigen Beschleunigungsmessers, eines dreiachsigen Gyroskops,mit einer Breite von mehr als 20 mm,- unter Verwendung der hohen dynamischen Winkelcharakteristiken des Gyroskops und der hochstabilen Haltungseigenschaften des Beschleunigungsmessers,die Schräg- und Rollwinkel, die den komplexen Haltungsänderungen folgen, werden durch einen dynamischen Trägheitsnavigationsalgorithmus ermitteltDer geomagnetische Azimutwinkel verwendet harte und weiche Magnetkalibrationsalgorithmen.so dass der Kompass den Einfluss des Magnetfeldes durch Kalibrier-Algorithmus auch in der Umgebung mit Magnetfeld-Interferenzen beseitigen kannDer Kurs wird in Echtzeit durch den Zentralprozessor berechnet, und die dynamischen Schräg- und Rollwinkel werden für die dynamische Kurskompensation für einen breiten Bereich magnetischer Azimut verwendet.Sicherstellung, dass der Kompass auch bei Neigungswinkeln von bis zu ±85° hochpräzise Kursdaten liefern kannDer elektronische Kompass integriert einen hochwertigen DSP-Arithmetischen Prozessor mit unterschiedlichen Ausgabearten.und andere Kommunikations-Schnittstellen können angepasst werden.

Eigenschaften:

• Meßbereich des Neigungswinkels: Neigung ± 85°, Rollwinkel ± 180°
• mit einer Breite von nicht mehr als 15 mm
• Standard-RS232/RS485/TTL-Ausgabeoberfläche
• Weiter Temperaturbereich: -40°C+85°C
• Auflösung der Neigung: 0,1°
• Neigungsgenauigkeit: 0,2°

Technische Parameter:

Anwendungen:

★ Satellitenantennen suchen

★ Antennen-Servo-Steuerung

★ Meeresvermessung und -kartierung

★ Infrarotbildner

★ Besonderer Anlass Roboter
