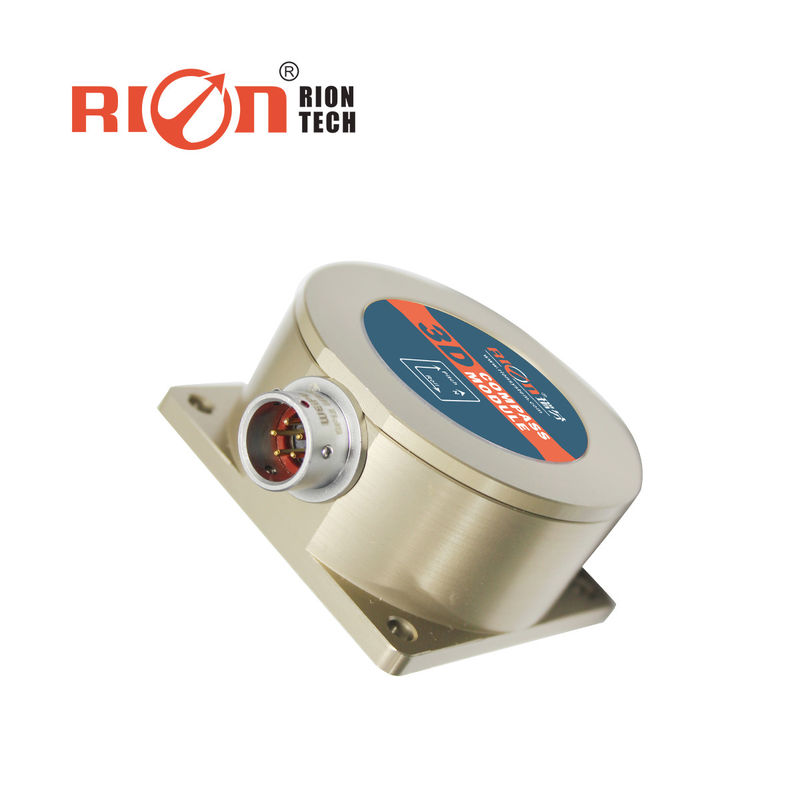

DCM302B 3D-elektronischer Kompass mit niedrigem Stromverbrauch/genauer Neigungssensor

DCM302B 3D-elektronischer Kompass mit niedrigem Stromverbrauch/genauer Neigungssensor

Beschreibung des Produkts:

DCM301B/DCM302B ist ein 3D-elektronischer Kompass mit hoher Präzision, der einen zweidimensionalen Flächenkalibrier-Algorithmus verwendet.und muss nur die Ebene an Ort und Stelle drehen, um den Kalibriervorgang abzuschließenMit Hilfe von harten und weichen Magnetkalibrationsalgorithmen kann der Kompass durch dreidimensionale Kalibrierung in einer Umgebung mit magnetischen Störungen ideale Messwerte erzielen.Dieser Kompass integriert eine dreiachsige magnetische Sensorik., die die Position in Echtzeit über die Zentralverarbeitungseinheit berechnen kann,und ein dreiachsiges Beschleunigungsmessgerät verwendet wird, um eine breite Palette von Neigungswinkeln auszugleichen, um sicherzustellen, dass der Kompass auch bei Neigungswinkeln von bis zu ± 85° genaue Kursdaten liefern kannDer elektronische Kompass integriert eine hochpräzise MCU-Steuerung mit diversifizierten Ausgangsmodi.und andere Kommunikations-Schnittstellen können angepasst werden.

DCM302B ist klein, verbraucht wenig Strom und kann in vielen Bereichen wie Antennenstabilität, Fahrzeuge und Systemintegration eingesetzt werden.Durch seine hohe Stoßfestigkeit und hohe Zuverlässigkeit kann der Kompass auch in äußerst rauen Umgebungen normal arbeiten, und eignet sich für ein hochpräzises Messintegrationssteuerungssystem.

Eigenschaften:

• Richtigkeit des Kurses: 0,5° ≈ 0,8°
• Meßbereich des Neigungswinkels: ± 85°
• Auflösung des Neigungswinkels: 0,1°
• Antivibration: 10gms und 1000 Hz
• Neigungswinkelgenauigkeit: 0,1°
• Umgebungstemperatur: -40°C+85°C
• Ausgabe RS232/RS485/TTL

Technische Parameter:

Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.		Parameter
Kompassrichtung	Die beste Kursgenauigkeit	0.5°
	Entschließung	0.1°
Kompassneigungsparameter	Genauigkeit der Tonhöhe	0.1°<15°(Messbereich)
		0.2°<30° (Messbereich)
		0.3°<60° (Messbereich)
		0.3°<85° (Messbereich)
	Schrägkeitsbereich	± 85°
	Rollgenauigkeit	0.1°<15°(Messbereich)
		0.2°<30° (Messbereich)
		0.3°<60° (Messbereich)
		0.3°<85° (Messbereich)
	Rollen Neigungsbereich	± 85°
	Entschließung	0.1°
	Der beste Neigungskompensationsbereich	< 40°
Kalibrierung	Kalibrierung mit Hart-Eisen	- Ja, das ist es.
	Kalibrierung mit Weicheisen	- Ja, das ist es.
	Methode zur Kalibrierung von Magnetfeldinterferenzen	Flugzeugdrehung in einem Kreis ((2D-Kalibrierung)
Körperliche Merkmale	Abmessung	L60 × W59 × H33mm
	Gewicht	PCBA: 20 g, mit Schale: 100 g
	Anschluss an die RS232/RS485/TTL-Schnittstelle	5PIN-Verbindung
Schnittstellenmerkmale	Verzögerung des Starts	< 50 ms
	Maximale Ausgangsrate	20 Hz/s
	Kommunikationsrate	2400 bis 19200 baud
	Ausgabeformat	Binäres Hochleistungsprotokoll
Macht	Stromversorgung	(Standard) Gleichspannung + 5V
		(auf maßgeschneiderte Weise) DC9 ≈ 36 V
	Strom (maximal)	40 mA
	Idealer Modus	30 mA
	Schlafmodus	TBD
Umwelt	Betriebsbereich	-40°C+85°C
	Lagertemperatur	-40°C+85°C
	Widerstandsschlagleistung	2500 g
Elektromagnetische Kompatibilität	Nach EN61000 und GBT17626
MTBF	≥ 98000 Stunden/Zeiten
Isolierung	≥ 100 M
Schlagschutz	100 g@11 ms,3 Achsrichtung (Halbseinschnitt)
Antivibration	10 gms, 10 ‰ 1000 Hz

Anwendungen:

★ Navigationskartierung

★ GPS-Integrierte Navigation

★ Antennen-Servo-Steuerung

★ Kartenmalgerät

★ Besonderheitsroboter

★ Laserdistanzmesser

★ Infrarotbildner
