DCM260B 3D-Digitalkompass mit Standard-Schnittstellen

Produktdetails

Herkunftsort: Guangdong, China

Markenname: RION

Zertifizierung: CE

Modellnummer: Die Ausrüstung ist in Form von

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 PCS

Preis: $80.00 - $109.00/Pieces

Verpackung Informationen: 1pcs/innerer Kasten mit Schwamm, 100pcs/ctn

Lieferzeit: 7 Arbeitstage

Zahlungsbedingungen: T/T, PayPal

Versorgungsmaterial-Fähigkeit: 100000 Stück/Stück pro Monat

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

Hochgenauer 3D-Digitalkompass

,

rs485 3D-Digitalkompass

,

TTL-Schnittstellen 3D-Digitalkompass

Kursgenauigkeit:
0.8°
Entschließung:
0.1°
Ausgabe:
Gleichspannung 5V
Temperaturbereich:
-40°C+85°C
Rollbereich:
±85°
Ausgabegeschwindigkeit:
20Hz/s
Strom (MAX):
45 mA
Größe:
L55*W37*H24mm
Kursgenauigkeit:
0.8°
Entschließung:
0.1°
Ausgabe:
Gleichspannung 5V
Temperaturbereich:
-40°C+85°C
Rollbereich:
±85°
Ausgabegeschwindigkeit:
20Hz/s
Strom (MAX):
45 mA
Größe:
L55*W37*H24mm
Beschreibung

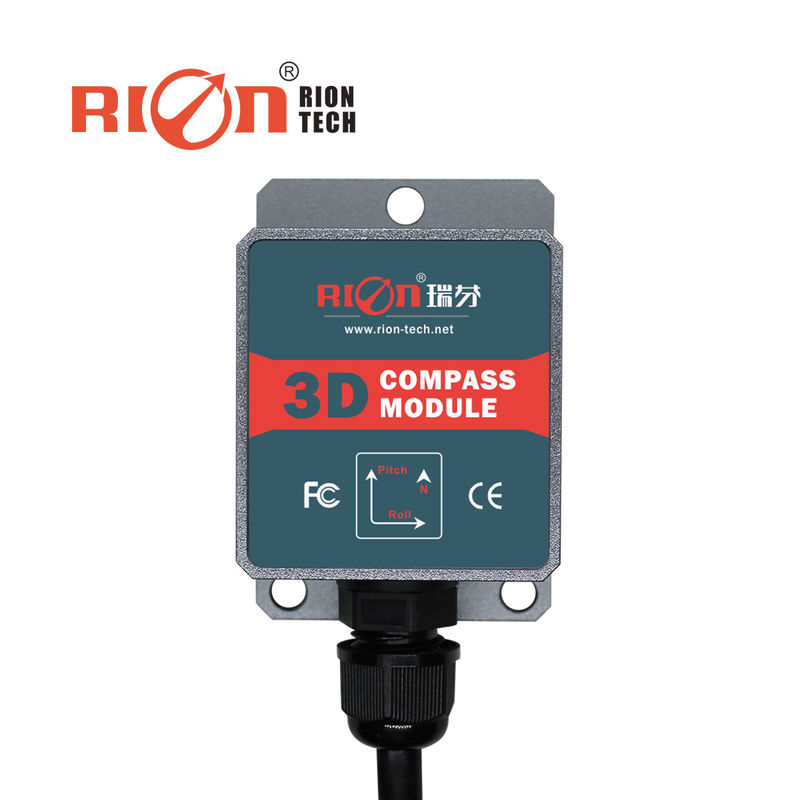

DCM260B 3D-Digitalkompass mit Standard-Schnittstellen

DCM260B 3D-Digitalkompass mit Standard-Schnittstellen





Allgemeine Beschreibung



DCM250B/260B ist ein kostengünstiger dreidimensionaler elektronischer Kompass, der einen harten und weichen magnetischen Kalibrieralgorithmus verwendet.so dass der Kompass den Einfluss des Magnetfeldes durch den Kalibrier-Algorithmus in der Umgebung mit Magnetfeld-Interferenzen beseitigen kannDie DCM250B und 260B integrieren einen dreiachsigen Fluxgate-Sensor, berechnen den Kurs in Echtzeit über den Zentralprozessor,und verwendet ein dreiachsiges Beschleunigungsmesser, um die Kurskompensation für eine Vielzahl von Neigungswinkeln durchzuführen, so dass der Kompass auch bei Neigungswinkeln von bis zu ± 85° eine hohe Genauigkeit der Kursdaten bieten kann.Zu den Standardschnittstellen gehören RS232/RS485/TTL und andere Schnittstellen, und andere Kommunikationsschnittstellen angepasst werden können.

Der DCM250B/260B ist klein, verbraucht wenig Strom und kann in vielen Bereichen wie stabilen Antennen, Fahrzeugen, Systemintegration usw. verwendet werden.Die hohe Stoßfestigkeit und hohe Zuverlässigkeit ermöglichen es dem Kompass, auch in extrem rauen Umgebungen normal zu arbeiten, und eignet sich besser für das heutige integrierte Steuerungssystem für Präzisionsmessungen.



★ Temperaturbereich: -40°C+85°C

★ Gleichspannungsversorgung 5V

★ mit hartem Magnet, weichem Magnet und Neigungskompensation

★ Standard-RS232/RS485/TTL-Ausgabeoberfläche

★ Neigungsgenauigkeit: 0,2°

★ Neigungsmessbereich: ± 85°





Anwendung:

★ Navigationsvermessung

★ Satelliten-Antennen-Suche

★ GPS-kombinierte Navigation

★ Antennen-Servo-Steuerung

★ Infrarotbildner





Parameter:

Die Parameter des DCM250B/260B
Kompasskursparameter Genauigkeit der Richtung 00,8°
Entschließung 0.1°
Kompassneigungsparameter Genauigkeit der Tonhöhe 0.1°<15° (Messbereich)
0.2°<30° (Messbereich)
0.3°<60° (Messbereich)
Tonhöhenbereich ± 85°
Genauigkeit des Rollens 0.1°<15° (Messbereich)
0.2°<30° (Messbereich)
0.3°<60° (Messbereich)
Rollbereich

± 85°

Entschließung 0.1°
Neigungskompensationswinkelbereich < 40°
Kalibrierung Kalibrierung mit Hart-Eisen - Ja, das ist es.
Kalibrierung mit Weicheisen - Ja, das ist es.
Methode zur Kalibrierung von Magnetfeldinterferenzen Drehen Sie horizontal eine Runde (2D-Kalibrierung)
Physikalische Eigenschaften Größe Größe der Hülle:L55×W37×H24mm
PCBA-Größe: L33 × W27 × H9mm
Das System ist in der Lage, die Daten zu verarbeiten. Schal: 4 PIN 1 Meter direkter Blei
  PCBA: 4PIN 30cm Endkabel
Schnittstelle Verzögerung des Starts < 50 mS
Ausgangsrate

20 Hz/s

Baud-Rate 2400 bis 19200 baud
Ausgabeformat Binäres Hochleistungsprotokoll
Stromversorgung Versorgungsspannung (Standard) Gleichspannung + 5V
(fakultativ) Gleichstrom 9V36V
Strom (MAX)

45 mA

Idealer Modus 35 mA
Schlafmodus TBD
Umwelt Betriebsbereich -40°C+85°C
Lagertemperatur -40°C+100°C
Antivibrationsleistung 2500 g
EMV Nach EN61000 und GBT17626
MTBF ≥ 40000 Stunden/Zeit
Isolierwiderstand ≥ 100 MΩ
Aufprallfestigkeit 100g@11ms, drei Richtungen (Halbsinusoid)
Antivibration 10 gms, 10 ‰ 1000 Hz
Gewicht Einzelplatten: ≤25 g ≤135 g (einschließlich 1-Meter-Kabel)



DCM260B 3D-Digitalkompass mit Standard-Schnittstellen 1DCM260B 3D-Digitalkompass mit Standard-Schnittstellen 2

DCM260B 3D-Digitalkompass mit Standard-Schnittstellen 3
