HCM370 Echtzeit-Heading-Datenberechnung 3D-Digitalkompass mit Neigungskompensation

Produktdetails

Herkunftsort: China

Markenname: RION

Zertifizierung: CE

Modellnummer: HCM370

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: 438 USD

Verpackung Informationen: Ausgestopft

Lieferzeit: 5-10 Arbeitstage

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 1000PCS, eine Woche.

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

3D-Digitalkompass mit Neigungskompensation

,

3D-Digitalkompass mit Neigungskompensation

,

3D-Digitalkompass mit Echtzeit-Richtung

Entschließung:
0.1°
Neigungsgenauigkeit:
0.1°<15° (Messbereich)
Kommunikationsrate:
2400 zu 19200baud
Leistungsspannung:
(Standard) DC+5V
Gierungsgenauigkeit:
0,5°
Höchstleistung:
20Hz/s
Schnittstelle:
4 ~ 20 mA (nur für die Ausgangsrichtung)
Stromquelle:
2 AAA-Batterien
Entschließung:
0.1°
Neigungsgenauigkeit:
0.1°<15° (Messbereich)
Kommunikationsrate:
2400 zu 19200baud
Leistungsspannung:
(Standard) DC+5V
Gierungsgenauigkeit:
0,5°
Höchstleistung:
20Hz/s
Schnittstelle:
4 ~ 20 mA (nur für die Ausgangsrichtung)
Stromquelle:
2 AAA-Batterien
Beschreibung
HCM370 Echtzeit-Heading-Datenberechnung 3D-Digitalkompass mit Neigungskompensation
Beschreibung des Produkts
HCM370 Echtzeit-Heading-Datenberechnung 3D-Digitalkompass mit Neigungskompensation 0

HCM370 Echtzeit-Heading-Datenberechnung 3D-Digitalkompass mit Neigungskompensation



Produkte



HCM370B/HCM375B-MP ist ein hochpräziser 3D-Kompass mit hoher Auflösung.

starke Geräuschschutzfähigkeit und stabile Temperaturentwicklung

Lange Streifenform, die Breite ist nur 1,95cm. Es ist IP67 Grad und ist besser geeignet

für die Bohrmessung; es ist klein und verbraucht wenig Strom, der

Schnell und bequem in verschiedene Produkte integriert.

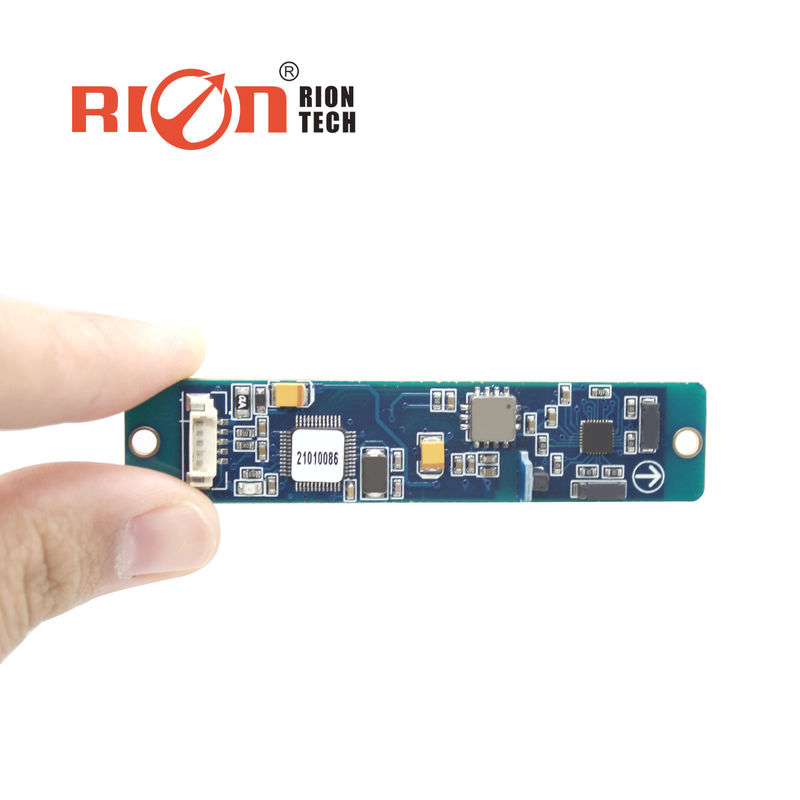

Sowohl das Komplettprodukt als auch das PCBA des Senors sind erhältlich.

Dieses Produkt enthält einen dreiachsigen Magnetfeldsensor und einen dreiachsigen Beschleunigungssensor.

Es verwendet einen industriellen Single-Chip-Computer mit hoher Zuverlässigkeit und starker Anti-Interferenz

die Fähigkeit, Kursdaten in Echtzeit zu berechnen, und verwendet ein dreiachsiges Beschleunigungsmesser, um

Kompensation für eine breite Bandbreite an Neigungswinkeln.

Mit hochleistungsfähigen Produkten mit hoher Stabilität, geringer Größe und geringem Stromverbrauch

Sie eignen sich für viele Bereiche wie Handheld-Geräte, mobile Geräte, Antennenstabilität,

Fahrzeuge und die Systemintegration.




Hauptmerkmal:


●Genauigkeit des Kurses: 0,5°

●Roll- und Schrägungsmessbereich: ± 180°
●Neigungsauflösung: 0,1°
●Neigungsgenauigkeit: <0,2°
●Betriebstemperatur: -40°C bis +85°C
● Größe: L110×W19.5×H19.5mm
● mit harter und weicher magnetischer Kalibrierung
●RS232/RS485/TTL-Ausgabe

Anwendung:

●Satellitenantennensuchsatellit
●Schifffahrtsvermessung und -kartierung
●Integrierte GPS-Navigation
●Antennen-Servo-Steuerung
●Infrarotbildgerät
●Laser-Rangefinder
● Karte für den Plotter
● ROV-Roboter-Navigation unter Wasser
●Ozeanographische Messgeräte
●Roboter für besondere Anlässe
Parameter

Die beste Kursgenauigkeit
00,5° Neigung < 10°
20,0° Neigung > 60°
20,5° Neigung < 70°

Genauigkeit der Tonhöhe
0.1°<15° (Messbereich)
0.1°<30° (Messbereich)
0.1°<60° (Messbereich)
0.2°<90° (Messbereich)
Schrägkeitsbereich
± 85°

Rollgenauigkeit
0.1°<15° (Messbereich)
0.1°<30° (Messbereich)
0.1°<60° (Messbereich)
0.2°<180° (Messbereich)
Rollen Neigungsbereich
± 180°
Entschließung
0.1°
Kompass Neigung der besten Kompensationswinkelbereich
< 60°
Kalibrierung mit Hart-Eisen
- Ja, das ist es.
Kalibrierung mit Weicheisen
- Ja, das ist es.
Methode zur Kalibrierung von Magnetfeldinterferenzen
Flugzeugdrehung in einem Kreis ((2D-Kalibrierung)
Abmessung
L110 × W19.5 × H19.5 mm
Gewicht
20 g
Anschlüsse für die RS-232/RS485/TTL-Schnittstelle
5PIN-Verbindung
Verzögerung des Starts
< 50 ms
Maximale Ausgangsrate
20 Hz/s
Kommunikationsrate
2400 bis 19200 baud
Ausgabeformat
Binäres Hochleistungsprotokoll
Stromversorgung
(Standard) Gleichspannung + 5V
(auf maßgeschneiderte Weise) DC9~36V
Strom (maximal)
40 mA
Idealer Modus
30 mA
Schlafmodus
TBD
Betriebsbereich
-40°C bis +85°C
Lagertemperatur
-40°C bis +100°C
Widerstandsschlagleistung
2500 g
Elektromagnetische Kompatibilität
Nach EN61000 und GBT17626
MTBF
≥ 40000 Stunden/Zeiten
Isolierwiderstand
≥ 100 M
Stoßfestigkeit
100g@11ms,3Times/Axis (halb Sinusoid)
Antivibration
10gms, 10~1000 Hz
Gewicht
80 g (ohne Kabel)

HCM370 Echtzeit-Heading-Datenberechnung 3D-Digitalkompass mit Neigungskompensation 1

HCM370 Echtzeit-Heading-Datenberechnung 3D-Digitalkompass mit Neigungskompensation 2


Häufig gestellte Fragen


F: Wie kann man vor der Bestellung geeignete Produkte auswählen?

A: Entsprechend Ihrer Anfrage wählen Sie die Messachse, den geeigneten Messbereich, die wichtigsten Ausgangsparameter aus, oder wenn Sie sich nicht sicher sind, kontaktieren Sie uns bitte so bald wie möglich.Unsere Mitarbeiter werden das erste Mal mit Ihnen in Kontakt treten und Ihnen die beste Lösung und den günstigsten Preis bieten.

F: Welche Zahlungsmethoden gibt es?

A: Wir unterstützen T / T und Paypal Methoden, Sie können eine wählen, nach der Zahlung, bitte informieren Sie uns rechtzeitig, so dass wir Ihre Bestellung arrangieren und liefern die Waren so schnell wie möglich.

F: Wie wäre es mit der Lieferzeit für die Bestellung?

A: Nachdem wir Ihre Zahlung erhalten haben, werden die Proben in 3-7 Werktagen versandt. Bei Massenbestellung bestätigen Sie bitte im Voraus den Lieferplan mit unserem Verkaufspersonal, um unnötige Verzögerungen zu vermeiden.

F: Wie wäre es mit der Qualitätsprüfung vor dem Versand?

Wir haben mehrere Prüfstellen werden in strenger Übereinstimmung mit den Anforderungen der Inspektion der Warenqualität und Funktionen, um die Qualität jedes mit 100% qualifizierte Produkt zu gewährleisten,und die Produkte werden vor dem Versand erneut überprüft/getestet, um sicherzustellen, dass keine Probleme auftreten..

F: Was sind die Transportmethoden?

A: Sie können einen Kurier für die Abholung von Waren von unserer Firma arrangieren, oder geben Sie Ihre internationale Express-Konto-Nummer, um für Ihren lokalen Kurier zu bezahlen, nachdem die Waren in Ihre Hände gelangen,aber auch Lieferung per DHL, FEDEX, UPS, TNT, EMS... usw. über unseren Spediteur.

F: Wie wäre es mit dem Kundendienst?

A: Bitte überprüfen Sie den Zustand des Pakets in der Zeit nach Erhalt der Waren so schnell wie möglich, und Produktleistungstest, wenn ein Qualitätsproblem bitte kontaktieren Sie uns zuerst,Wir werden uns so schnell wie möglich mit Ihren Problemen und Rückmeldungen befassen..

F: Was ist mit der Produktgarantie und dem Reparaturservice?

A: Garantie für ein Jahr. Im Allgemeinen können wir den Reparaturservice kostenlos anbieten, wenn er nicht innerhalb eines Jahres beschädigt ist. Einzelne Fälle können auf 3 Jahre oder länger verlängert werden.Wenn über einen bestimmten Garantiezeitraum oder durch den Benutzer verursachte Schäden, werden wir eine angemessene Gebühr nach der tatsächlichen Situation berechnen.

F: Sind die Proben kostenlos erhältlich?

A: Bei erstmaliger Zusammenarbeit müssen wir Kosten für die Proben berechnen, weil unsere Produkte der militärischen und industriellen Qualität angehören und von hoher Qualität sind.Daher sind die Kosten wesentlich teurer als die durchschnittlichen KonsumgüterWenn wir in Zukunft mehrmals eng zusammenarbeiten, werden wir in Erwägung ziehen, nach Ihren spezifischen Anforderungen kostenlose Proben zu beantragen und Ihnen zu schicken,Danke für Ihr Verständnis..
