Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: DCM301B-232
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $235.00/Pieces 1-99 Pieces
Verpackung Informationen: 1pcs/polybag, Kasten 20pcs/inner mit Schwamm, 200pcs/ctn
Lieferzeit: 5 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 30000-teilig/Stücke pro Woche
Überschrift von Genauigkeit:: |
0.5-0.8 |
Kippen Sie Winkelmessbereich: |
+/-90deg |
Kippen Sie Winkelentschließung: |
0.1 |
Produktgröße: |
L43*W35*H8mm |
Stromversorgung: |
DC5V |
Ausgabeschnittstelle: |
Standard-RS232/RS485/TTL optional |
Überschrift von Genauigkeit:: |
0.5-0.8 |
Kippen Sie Winkelmessbereich: |
+/-90deg |
Kippen Sie Winkelentschließung: |
0.1 |
Produktgröße: |
L43*W35*H8mm |
Stromversorgung: |
DC5V |
Ausgabeschnittstelle: |
Standard-RS232/RS485/TTL optional |

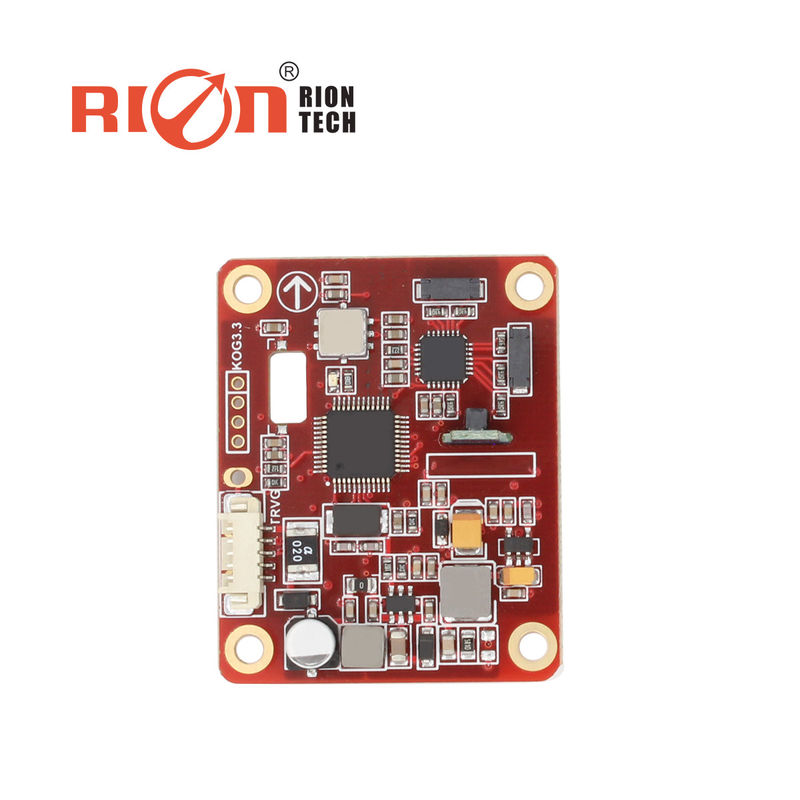

DCM301B Digitaler Kompass PCBA Kompass Sensor Modul für besondere Anlässe Roboter
Allgemeine Beschreibung
DCM301B ist einmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Verschiedene Ausgangsmodus, Standard-Schnittstellen einschließlich RS232/RS485/TTL und andere Schnittstellen, und akzeptieren andere Kommunikationsschnittstellen Anpassung.
DCM301B mit geringer Größe, geringer Stromverbrauch, kann für Antennenstabilität, Fahrzeuge, Systemintegration und andere mehr Felder verwendet werden, hohe Stoßbeständigkeit,hohe Zuverlässigkeit ermöglicht es dem Kompass, in extrem rauen Umgebungen ordnungsgemäß zu arbeiten.
Eigenschaften:
Anwendung:
Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | Parameter | |
Kompassrichtung | Die beste Kursgenauigkeit (RMS) | 00,5° Neigung < 10° |
10,0° Neigung < 30° | ||
20,0° Neigung < 40° | ||
20,5° Neigung < 70° | ||
Entschließung | 0.1° | |
Kompassneigungsparameter | Schallgenauigkeit ((RMS)) | 0.1°<15°(Messbereich) |
0.2°<30° (Messbereich) | ||
0.3°<60° (Messbereich) | ||
0.3°<85° (Messbereich) | ||
Schrägkeitsbereich | ± 85° | |
Rollgenauigkeit ((RMS)) | 0.1°<15°(Messbereich) | |
0.2°<30° (Messbereich) | ||
0.3°<60° (Messbereich) | ||
0.3°<85° (Messbereich) | ||
Rollen Neigungsbereich | ± 85° | |
Entschließung | 0.1° | |
Der beste Neigungskompensationsbereich | < 40° | |
Kalibrierung | Kalibrierung mit Hart-Eisen | - Ja, das ist es. |
Kalibrierung mit Weicheisen | - Ja, das ist es. | |
Methode zur Kalibrierung von Magnetfeldinterferenzen | Flugzeugdrehung in einem Kreis ((2D-Kalibrierung) | |
Körperliche Merkmale | Abmessung | L60 × W59 × H29mm |
Gewicht | PCB: 20 g, mit Schale: 100 g | |
Anschlüsse für die RS-232/RS485/TTL-Schnittstelle | 5PIN-Verbindung | |
Schnittstellenmerkmale | Verzögerung des Starts | < 50 ms |
Maximale Ausgangsrate | 20 Hz/s | |
Kommunikationsrate | 2400 bis 19200 baud | |
Ausgabeformat | Binäres Hochleistungsprotokoll | |
Macht | Stromversorgung | (Standard) Gleichspannung + 5V |
(auf maßgeschneiderte Weise) DC9 ≈ 36 V | ||
Strom (maximal) | 40 mA | |
Idealer Modus | 30 mA | |
Schlafmodus | TBD | |
Umwelt | Betriebsbereich | -40°C+85°C |
Lagertemperatur | -40°C+85°C | |
Widerstandsschlagleistung | 2500 g | |
Elektromagnetische Kompatibilität | Nach EN61000 und GBT17626 | |
MTBF | ≥ 40000 Stunden/Zeiten | |
Isolierung | ≥ 100 M | |
Schlagschutz | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | |
Antivibration | 10 gms, 10 ‰ 1000 Hz |
