HCM605B Dynamischer 3-Achsen-elektronischer Kompasssensor für ROV-Underwasserroboternavigation

Produktdetails

Herkunftsort: Guangdong, China

Markenname: RION

Zertifizierung: CE, ISO

Modellnummer: HCM605B-232

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1 Einheit

Preis: $510.00/Units

Verpackung Informationen: 1pcs digitaler Kompass in jedem inneren Kasten, 200pcs /ctn

Lieferzeit: 7 Tage für Probe

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 1000 Stück pro Monat

Erhalten Sie besten Preis
Wir Reden Jetzt.
Spezifikationen
Hervorheben:

3Axis elektronische Kompass-Sensor

,

Hcm605b Elektronischer Kompasssensor

,

Unterwasser-Drohne 3D-Digitalkompass

Kursgenauigkeit:
0.3°
Rollenmaß-Strecke:
±180°
Neigungs-Entschließung:
0.1°
Neigungs-Genauigkeit:
<0>
Nickbereich:
+/-85°
Produktion:
IP68
Kursgenauigkeit:
0.3°
Rollenmaß-Strecke:
±180°
Neigungs-Entschließung:
0.1°
Neigungs-Genauigkeit:
<0>
Nickbereich:
+/-85°
Produktion:
IP68
Beschreibung

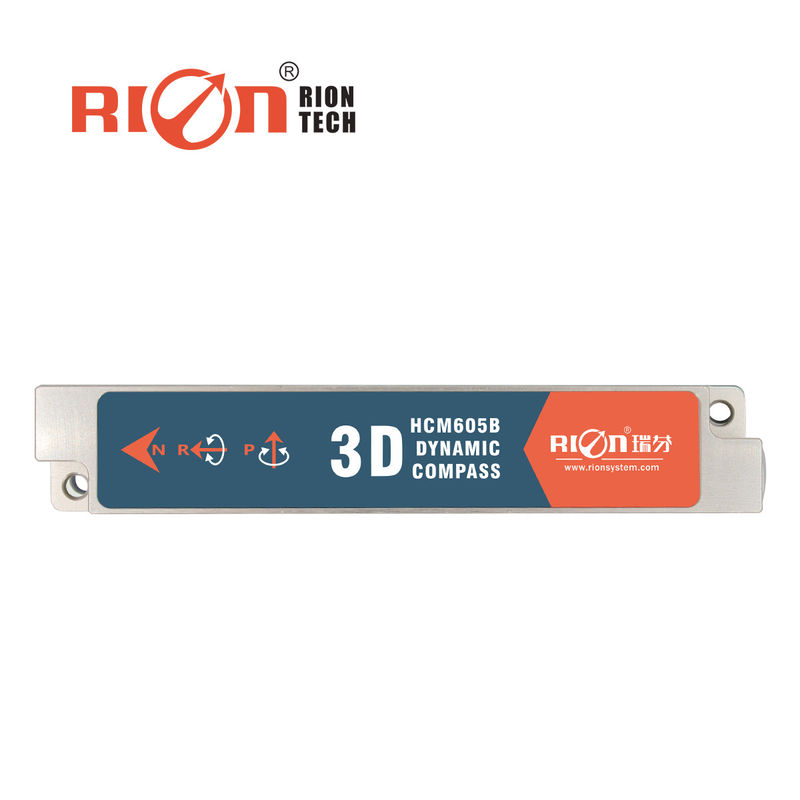

HCM605B Dynamischer 3-Achsen-elektronischer Kompasssensor für ROV-Underwasserroboternavigation
HCM605B Dynamischer 3-Achsen-elektronischer Kompasssensor für ROV-Underwasserroboternavigation





Der HCM600/HCM605 ist ein hochpräzises dreiachsiges elektronisches Kompass, das ein dreiachsiges Beschleunigungsmesser, ein dreiachsiges Gyroskop und einen dreiachsigen Magnetsensor integriert.SchrägungswinkelDer Kompass verfügt über drei Arbeitsmodi: reinen Kompassmodus, 9-Achsen-Fusionsmodus,und 9-Achsen-Fusions-Anti-Störungsmodus (Anti-Zeitweiligkeitsstörung)Es verwendet ein dreiachsiges Beschleunigungsmessgerät und ein dreiachsiges Gyroskop, um Kurswinkelfehler auszugleichen, die durch signifikante Neigungswinkel verursacht werden, und verwendet kalibrierende Algorithmen aus Hart- und Weicheisen.Sicherstellung von hochpräzisen Kurswinkeln im Bereich von ± 180°.



Zu den wichtigsten Merkmalen gehören:

  • Richtigkeit des Kurses: 0,3° ± 0,5°
  • Rollbereich: ±180°
  • Auflösung der Neigung: 0,1°
  • Tiltgenauigkeit: <0,2° (Vollbereich)
  • Weiter Temperaturbereich: -40°C+85°C
  • Abmessungen: L110 × W19.5 × H19.5 mm
  • Mit magnetischer Kalibrierung und Neigungskompensation aus Hart- und Weicheisen
  • Schnittstellen: RS232/RS485/TTL

HCM600/HCM605 eignet sich für verschiedene Anwendungen, bei denen Einstellungs- und Kurswinkelmessungen erforderlich sind, wie z. B.:

  • Satellitenantennensuche
  • Seefahrt
  • Vermessung und Kartierung
  • Integrierte GPS-Navigation
  • Antennen-Servo-Steuerung
  • Infrarotbildgeräte
  • Laser-Rangefinder
  • Plotter-Mapping
  • ROV Unterwasser-Roboter-Navigation
  • Ozeanographische Messgeräte
  • Roboter für besondere Anlässe

Das Produkt ist mit oder ohne Gehäuse erhältlich, wobei das Gehäuse einen bis zu IP67 wasserdichten Schutz bietet.





HCM600B/HCM605B-Parameter
Position Genauigkeit der Richtung 00,5° Neigung < 10°
Entschließung 0.1°
Neigungsparameter Genauigkeit der Tonhöhe 0.1°<15° (Messbereich)
0.1°<30° (Messbereich)
0.1°<60° (Messbereich)
0.2°<85° (Messbereich)
Tonhöhenbereich ± 85°
Rollgenauigkeit 0.1°<15° (Messbereich)
0.1°<30° (Messbereich)
0.1°<60° (Messbereich)
0.2°<180° (Messbereich)
Rollbereich ± 180°
Entschließung 0.1°
Kalibrierung Kalibrierung mit Hart-Eisen - Ja, das ist es.
Kalibrierung mit Weicheisen - Ja, das ist es.
Magnetinterferenzkalibrierung 360° horizontal drehen; vertikal drehen (optional)
Physikalische Merkmale Größe L111,5 × W19,5 × H19,5 mm
Gewicht ≤ 85 g (ohne Kabel)
Das System ist in der Lage, die Daten zu verarbeiten. 5PIN-Schnellsteckverbinder
Schnittstelle Verzögerung des Starts < 50 ms
Maximale Ausgangsgeschwindigkeit 20 Hz/s
Kommunikationsgeschwindigkeit 2400 bis 115200 baud (Standard 9600)
Ausgabeformat Binäres Hochleistungsprotokoll
Macht Leistungsspannung (Standard) Gleichspannung + 5V
Strom ((max) 30 mA
Idealer Modus 26 mA
Schlafzustand TBD
Umwelt Betriebsbereich -40°C+85°C
Lagertemperatur -40°C+85°C
Schwingungswiderstand 100 g
  Schutz IP67
Elektromagnetische Kompatibilität Nach EN61000 und GBT17626
MTBF ≥ 40000 Stunden/Zeit
Isolierwiderstand ≥ 100 MEGO-Ohm
Schlagfest 100g11ms, 3 Achsrichtung (Halb Sinusoid)
Antivibration 10 gms, 10 ~ 1000 Hz







HCM605B Dynamischer 3-Achsen-elektronischer Kompasssensor für ROV-Underwasserroboternavigation 0



HCM605B Dynamischer 3-Achsen-elektronischer Kompasssensor für ROV-Underwasserroboternavigation 1
