AKG392 Drei-Achsen-Vibrationssensor
, AKG392 Industrie MEMS Vibrationssensor

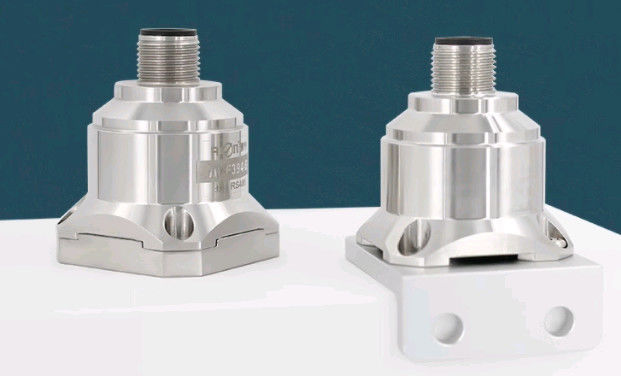

AKG392 Industrie MEMS Drei-Achsen-Vibrationssensor mit Geschwindigkeits- und Amplitudenausgang
AKF392 MEMS DIGITAL VIBRATION SENSOR.pdf
▶ ANSCHLUSSHAUPTMERKMAL
★ Drei Achsen (X, Y, Z)
★ Ausgangssignal: RS232; RS485; TTL
★ Versorgungsspannung: 9~36V
★ Stoßfestigkeit: 2000G
★ Arbeitstemperatur: -40°C ~ +85°C
★ Lagertemperatur: -40°C ~ +85°C
★ Größe: L34,3×B34,3×H38,5mm
★ Hervorragende Abweichungsstabilität, gute Umwelteigenschaften (Schock, Vibration und Temperatur)
▶ ANSCHLUSSANWENDUNG
★ Medizinische Geräte
★ Brücke
★ Automobil
★ Straßenwalze
★ Unfallaufzeichnungen, Ermüdungsüberwachung und -vorhersage
★ Windkraftanlagen
★ Große Maschinen, Motoren
★ Niederfrequente Vibrationen und automatische Überwachung
★ Überwachung von Verkehrssystemen, Analyse von Gleisbetten und Fehlererkennung von Hochgeschwindigkeitsbahnen
▶ EINLEITUNG
Der Dreiaxen-Vibrationssensor AKG392 ist ein eigenständig entwickeltes und produziertes Produkt, angewendet in einer breiten Palette von Anwendungen, die viele Bereiche wie Vibrationstests und Stoßtests abdecken. Das Produkt verwendet eine digitale Schnittstellenausgabe mit Optionen wie RS232/485/TTL. Unterschiedliche Adresscodes können eingestellt werden, mehrere Vibrationssensoren können in Reihe für große Entfernungen installiert werden, was für Mehrpunktmessungen und Datenanalysen praktisch ist. Die interne FFT-Verarbeitung kann direkt die Vibrationsfrequenz und -geschwindigkeit des Objekts sowie die Amplitudeausgeben, was für Benutzer zur Datenanalyse praktisch ist.
Die Benutzer können die Abtastfrequenz entsprechend der tatsächlichen Frequenz des Objekts ändern, um die Genauigkeit der Frequenzmessung zu verbessern. Der AKG392 ist ein kapazitiver Sensor aus Einkristall-Silizium, der aus einem durch Mikro-Maschinen bearbeiteten Silizium-Chip, einem energiesparenden ASIC zur Signalaufbereitung, einem Mikroprozessor zur Speicherung von Kompensationswerten und einem Temperatursensor besteht. Dieses Produkt hat einen geringen Stromverbrauch, Kalibrierung, eine robuste Struktur und eine stabile Ausgabe. Die neue elektronische Konfiguration bietet Festkörperstrom für den Reset und Schutz vor Überspannung. Die Langzeitstabilität und Abweichung des Skalierungsfaktors im vollen Messbereich sind typischerweise kleiner als 0,1 %. Diese Produktserie zeichnet sich durch eine robuste Struktur, geringen Stromverbrauch und hervorragende Abweichungsstabilität aus, was eine stabile Ausgabeverlässigkeit gewährleistet.
▶ SPEZIFIKATIONEN
| AKG392 |
PARAMETER |
EINHEIT |
| Bereich |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Bias-Kalibrierung |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Messachse |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
Achse |
| Ein-/Ausschaltwiederholbarkeit |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Bias-Temperaturkoeffizient |
0,15 |
0,15 |
0,15 |
0,75 |
0,75 |
0,75 |
%/℃(typisch) |
| Auflösung/Schwellenwert (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Nichtlinearität |
<0,5 |
<0,8 |
<1 |
<1 |
<1 |
<1 |
% FS(max) |
| Bandbreite (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Kreuzachsenempfindlichkeit |
Broadcast-Adresse |
Broadcast-Adresse |
Broadcast-Adresse |
2 |
2 |
2 |
% |
| Verhältnis der Querempfindlichkeit |
Broadcast-Adresse |
Broadcast-Adresse |
2 |
5 |
5 |
5 |
% |
| Rauschdichte |
21 |
21 |
21 |
86,6 |
86,6 |
86,6 |
μg/√Hz |
| Resonanzfrequenz |
2,4 |
2,4 |
2,4 |
5,5 |
5,5 |
5,5 |
kHz |
| Ausgangsrate |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Ausgangsschnittstelle |
RS232/RS485/TTL |
| Protokoll |
RION 68 Protokoll und MODBUS RTU Protokoll |
| Eingang (VDD_VSS) |
9~36 VDC |
| Betriebsstromverbrauch |
<60mA @ 12 VDC |
| Anschluss |
Industriestandard M12-Anschluss |
| Gewicht |
Nettogewicht des Produkts: 82g, Magnetfuß: 48g, L-förmige Adapterplatte 20g |
| Größe |
Produktgröße: 34,3*34,3*38,5mm
Größe des Magnetfußes: 34,23*34,23*6mm
Größe der L-förmigen Adapterplatte: 36*44*15mm
|
▶ ANSCHLUSSGEWINDEFARBE FUNKTION FARBE
|
FUNKTION
SCHWARZ
|
WEISS |
BLAU |
BRAUN |
GND |
| RS232(RXD)/ |
RS485(D+)
RS232(TXD)/
|
RS485(D-)
Vcc 9～36V
|
▶ KOMMUNIKATIONSPROTOKOLL |
Das Produkt umfasst das 68-Protokoll und das MODBUS RTU-Protokoll. Die Standardkonfigurationsparameter des Protokolls sind wie folgt:
PROTOKOLL
| RION 68 PROTOKOLL |
MODBUS-RTU |
Adresscode |
| 0 |
Serielle Schnittstelle Baudrate |
Broadcast-Adresse |
| 255 |
0 |
Serielle Schnittstelle Baudrate |
| 9600 |
Paritätsbit |
Paritätsbit |
| Keine Parität |
Gerade Parität |
Serielle Schnittstelle Startbit |
| 1 Bit |
Ausgabemodus |
Ausgabemodus |
| 8 Bits |
Serielle Schnittstelle Stoppbit |
Serielle Schnittstelle Stoppbit |
| 1 Bit |
Ausgabemodus |
Ausgabemodus |
| Frage und Antwort |
Datenformat |
Datenformat |
| Datenformat |
Datenprüfmethode |
Datenprüfmethode |
| Prüfsumme |
CRC16 |
|
