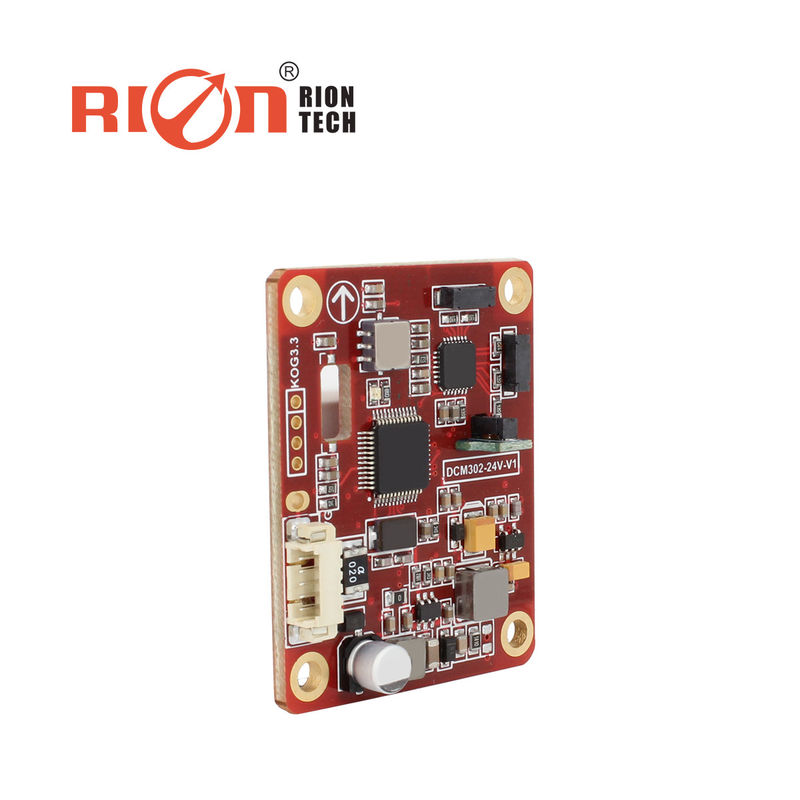

- Ich weiß.Dcm301b 3d Digitaler Kompass Hochpräzision Elektronischer Rs232 Rs485 Digitaler Kompass
▶ FEATURE
★ Kursgenauigkeit: 0,5° ≈ 0,8°
★ Meßbereich des Neigungswinkels: ± 85°
★ Auflösung des Neigungswinkels: 0,1°
★ Neigungswinkelgenauigkeit: 0,1°
★ Weite Temperatur: -40°C+85°C
★ Größe: L60×W59×H33mm
★ mit hartem Magnet, weichem Magnet und Winkelkompensation
★ Gleichspannungsversorgung 5V
★ Standard-RS232/RS485/TTL-Ausgabeoberfläche
★ Schutzklasse IP 67
▶ Anwendungen
★ Satelliten-Antenne Suchsatellit
★ Vermessung und Kartierung der Seefahrt
★ GPS-Integrierte Navigation
★ Antennen-Servo-Steuerung
★ Infrarotbildner
★ Laser-Rangefinder
★ Karte für Plotter
★ ROV Unterwasserroboter-Navigation
★ Ozeanographische Messgeräte
★ Besonderer Anlass Roboter
▶ Einleitung
DCM301B/DCM302B ist ein 3D-elektronischer Kompass mit hoher Präzision unter Verwendung einer zweidimensionalen Ebene
Die Kalibrierung erfordert keine dreidimensionale Neigung und muss nur
Sie müssen die Maschine auf der Stelle drehen, um den Kalibrierungsprozess abzuschließen.
Kalibrier-Algorithmen, kann der Kompass durch dreidimensionale
Diese Kompass integriert dreiachsige magnetische
Sensorik, mit der die Richtung in Echtzeit über die Zentralverarbeitungseinheit berechnet werden kann, und
Ein dreiachsiges Beschleunigungsmessgerät wird verwendet, um eine Vielzahl von Neigungswinkeln auszugleichen, um sicherzustellen, daß die
Das elektronische Kompass kann auch bei Neigungswinkeln von bis zu ± 85° genaue Kursdaten liefern.
integriert eine hochpräzise MCU-Steuerung mit diversifizierten Ausgangsmodi.
RS232/RS485/TTL und andere Schnittstellen und andere Kommunikationsschnittstellen können angepasst werden.
DCM302B ist klein, geringer Stromverbrauch und kann in vielen Bereichen wie Antenne verwendet werden
Die hohe Stoßfestigkeit und hohe Zuverlässigkeit ermöglichen auch die
Kompass, um in extrem rauen Umgebungen normal zu arbeiten, und es ist für hochpräzise
Messintegrationssteuerungssystem.
| Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. |
Parameter |
| Kompassrichtung |
Die beste Kursgenauigkeit |
0.5° |
| Entschließung |
0.1° |
| Kompassneigungsparameter |
Genauigkeit der Tonhöhe |
0.1°<15°(Messbereich) |
| 0.2°<30° (Messbereich) |
| 0.3°<60° (Messbereich) |
| 0.3°<85° (Messbereich) |
| Schrägkeitsbereich |
± 85° |
| Rollgenauigkeit |
0.1°<15°(Messbereich) |
| 0.2°<30° (Messbereich) |
| 0.3°<60° (Messbereich) |
| 0.3°<85° (Messbereich) |
| Rollen Neigungsbereich |
± 85° |
| Entschließung |
0.1° |
| Der beste Neigungskompensationsbereich |
< 40° |
| Kalibrierung |
Kalibrierung mit Hart-Eisen |
- Ja, das ist es. |
| Kalibrierung mit Weicheisen |
- Ja, das ist es. |
| Methode zur Kalibrierung von Magnetfeldinterferenzen |
Flugzeugdrehung in einem Kreis ((2D-Kalibrierung) |
| Körperliche Merkmale |
Abmessung |
L60 × W59 × H29mm |
| Gewicht |
PCB: 20 g, mit Schale: 100 g |
| Anschlüsse für die RS-232/RS485/TTL-Schnittstelle |
5PIN-Verbindung |
| Schnittstellenmerkmale |
Verzögerung des Starts |
< 50 ms |
| Maximale Ausgangsrate |
20 Hz/s |
| Kommunikationsrate |
2400 bis 19200 baud |
| Ausgabeformat |
Binäres Hochleistungsprotokoll |
| Macht |
Stromversorgung |
(Standard) Gleichspannung + 5V |
| (auf maßgeschneiderte Weise) DC9 ≈ 36 V |
| Strom (maximal) |
40 mA |
| Idealer Modus |
30 mA |
| Schlafmodus |
TBD |
| Umwelt |
Betriebsbereich |
-40°C+85°C |
| Lagertemperatur |
-40°C+85°C |
| Widerstandsschlagleistung |
2500 g |
| Elektromagnetische Kompatibilität |
Nach EN61000 und GBT17626 |
| MTBF |
≥ 40000 Stunden/Zeiten |
| Isolierung |
≥ 100 M |
| Schlagschutz |
100 g@11 ms,3 Achsrichtung (Halbseinschnitt) |
| Antivibration |
10 gms, 10 ‰ 1000 Hz |
