Hervorheben:
AKG392 Digitaler Vibrationssensor
, AKG392 MEMS Vibrationssensor
, AKG392 Weg- und Geschwindigkeits-Sensor

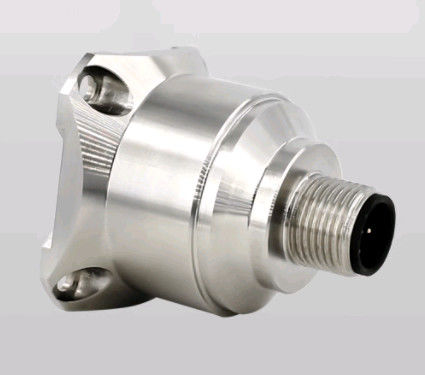

AKG392 MEMS DIGITAL Vibrationssensor mit Weg-, Geschwindigkeits- und Vibrationssensor
▶ HAUPTMERKMAL
★ Drei Achsen (X, Y, Z)
★ Ausgangssignal: RS232; RS485; TTL
★ Versorgungsspannung: 9~36V
★ Stoßfestigkeit: 2000G
★ Betriebstemperatur: -40°C ~ +85°C
★ Lagertemperatur: -40°C ~ +85°C
★ Abmessungen: L34,3×B34,3×H38,5mm
★ Ausgezeichnete Abweichungsstabilität, gute Umwelteigenschaften (Schock, Vibration und Temperatur)
▶ ANWENDUNG
★ Medizinische Geräte
★ Brücke
★ Automobil
★ Straßenwalze
★ Aufprallaufzeichnungen, Ermüdungsüberwachung und -vorhersage
★ Windenergieerzeugung
★ Große Maschinen, Motoren
★ Niederfrequente Schwingungs- und automatische Überwachung
★ Überwachung von Verkehrssystemen, Analyse von Gleisbetten und Fehlererkennung von Hochgeschwindigkeitsbahnen
▶ EINLEITUNG
Der Drei-Achsen-Vibrationssensor AKG392 ist ein eigenständig entwickeltes und produziertes Produkt, angewendet in einer breiten Palette von Anwendungen, die viele Bereiche wie Schwingungsprüfung und Stoßprüfung abdecken. Das Produkt verwendet eine digitale Schnittstellenausgabe mit Optionen wie RS232/485/TTL. Unterschiedliche Adresscodes können eingestellt werden, mehrere Vibrationssensoren können in Reihe für große Entfernungen installiert werden, was für Mehrpunktmessungen und Datenanalysen praktisch ist. Die interne FFT-Verarbeitung kann direkt die Schwingungsfrequenz und -geschwindigkeit des Objekts sowie die Amplitudeausgeben, was für Benutzer zur Datenanalyse praktisch ist.
Die Benutzer können die Abtastfrequenz entsprechend der tatsächlichen Frequenz des Objekts ändern, um die Genauigkeit der Frequenzmessung zu verbessern. Der AKG392 ist ein kapazitiver Sensor aus Einkristall-Silizium, der aus einem durch Mikro-Maschinen bearbeiteten Silizium-Chip, einem Low-Power-ASIC zur Signalaufbereitung, einem Mikroprozessor zur Speicherung von Kompensationswerten und einem Temperatursensor besteht. Dieses Produkt hat einen geringen Stromverbrauch, Kalibrierung, eine robuste Struktur und eine stabile Ausgabe. Die neue elektronische Konfiguration bietet Festkörperstrom für den Reset und Schutz vor Überspannung. Die Langzeitstabilität und Abweichung des Skalierungsfaktors im gesamten Messbereich liegen typischerweise unter 0,1 %. Diese Produktserie zeichnet sich durch eine robuste Struktur, geringen Stromverbrauch und ausgezeichnete Abweichungsstabilität aus, was eine stabile Ausgangszuverlässigkeit gewährleistet.
Spezifikationen
| AKG392 |
PARAMETER |
EINHEIT |
| Bereich |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Bias-Kalibrierung |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Messachse |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
Achse |
| Wiederholgenauigkeit beim Ein-/Ausschalten |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Bias-Temperaturkoeffizient |
0,15 |
0,15 |
0,15 |
0,75 |
0,75 |
0,75 |
%/℃(typisch) |
| Auflösung/Schwellenwert (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Nichtlinearität |
<0,5 |
<0,8 |
<1 |
<1 |
<1 |
<1 |
% FS(max) |
| Bandbreite (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Kreuzachsenempfindlichkeit |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Verhältnis der Querempfindlichkeit |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Resonanzfrequenz |
2,4 |
2,4 |
2,4 |
5,5 |
5,5 |
5,5 |
kHz |
| Ausgangsrate |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Ausgangsschnittstelle |
RS232/RS485/TTL |
| Protokoll |
RION 68 Protokoll und MODBUS RTU Protokoll |
| Zuverlässigkeit |
MIL-HDBK-217, Klasse 2 |
| Stoßfestigkeit |
100g@11ms, 3 Achsenrichtung (Halbsinus) |
| Wiederherstellungszeit |
<1ms(1000g, 1/2 Sinus 1ms, Stoß auf die i-Achse) |
| Vibration |
20g rms,20~2000Hz (Zufälliges Rauschen, o, p, i wirkt 30 Minuten auf jede Achse) |
| Eingang (VDD_VSS) |
9~36 VDC |
| Betriebsstromverbrauch |
<60mA @ 12 VDC |
| Anschluss |
Industriestandard M12-Anschluss |
| Gewicht |
Nettogewicht des Produkts: 82g, Magnetfuß: 48g, L-förmige Adapterplatte 20g |
| Größe |
Produktgröße: 34,3*34,3*38,5mm
Größe des magnetischen Adsorptionsfußes: 34,23*34,23*6mm
Größe der L-förmigen Adapterplatte: 36*44*15mm
|
▶ VIBRATIONSPARAMETER-INDEX
Die Schwingungsfrequenz, -geschwindigkeit und -verschiebung des Produkts werden aus der Datenanalyse abgeleitet, wobei die Frequenz die Hauptfrequenz der aktuellen Schwingungsfrequenz des Objekts ist, die Geschwindigkeit die maximale Schwingungsgeschwindigkeit und die Verschiebung der maximale Amplitudenwert der Objektschwingung ist. Aufgrund der Unregelmäßigkeit der Objektschwingung dienen die Daten nur als Referenz.
| INDEX |
WERT |
EINHEIT |
| Beschleunigung |
2,4,8,10,20,40 |
g |
| Geschwindigkeit |
Schwingungsgeschwindigkeit |
m/s |
| Amplitude |
Schwingungsamplitudenwert |
m |
| Frequenz |
0~500 |
Hz |
| Frequenzauflösung |
4 |
Hz |
