Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: AKG392-232
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $255.00/Pieces
Verpackung Informationen: 1pcs Schwingungssensor in jedem inneren Kasten, 50pcs/ctn
Lieferzeit: 7 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3000 PCS/MONTH
Name: |
Vibrations-Sensor |
Ausgabe: |
RS485 |
Wiederholbarkeit von Einschalt-/Ausschaltvorgang: |
< 2 mg |
Nichtlinearität: |
<0> |
Bandbreite (3DB): |
500Hz |
Resonanzfrequenz: |
5.5kHz |
Name: |
Vibrations-Sensor |
Ausgabe: |
RS485 |
Wiederholbarkeit von Einschalt-/Ausschaltvorgang: |
< 2 mg |
Nichtlinearität: |
<0> |
Bandbreite (3DB): |
500Hz |
Resonanzfrequenz: |
5.5kHz |

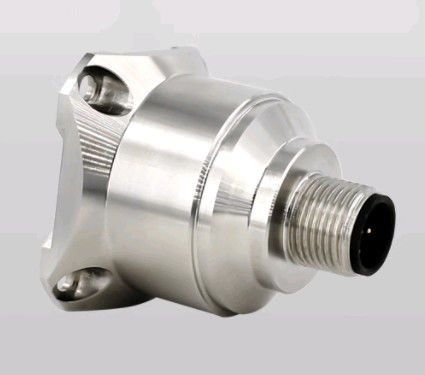

AKG392 Digitaler Triaxialbeschleuniger mit Velocity Frequency Output Vibration Sensor
▶Hauptmerkmal
★ Drei Achsen (X, Y, Z)
★ Ausgangssignal: RS232; RS485; TTL
★ Stromversorgungsspannung: 9~36V
★ Stoßfestigkeit: 2000G
★ Betriebstemperatur: -40°C ~ +85°C
★ Lagertemperatur: -40°C ~ +85°C
★ Größe: L34,3 × W34,3 × H38,5 mm
★ Ausgezeichnete Abweichungsstabilität, gute Umweltleistung (Schock, Vibration und Temperatur)
▶Anwendungen
★ Medizinische Ausrüstung
★ Brücke
★ Automobil
★ Straßenruder
★ Absturzprotokolle, Ermüdungsüberwachung und -vorhersage
★ Windenergieerzeugung
★ Großmaschinen, Motoren
★ Niedrigfrequente Vibrationen und automatische Überwachung
★ Überwachung des Verkehrssystems, Analyse des Straßenbodens und Fehlererkennung der Hochgeschwindigkeitsbahn
▶ Einleitung
Das AKG392-Triaxialbeschleunigungsmesser ist ein neues, von Rion Technology unabhängig entwickeltes und hergestelltes Beschleunigungsmesser, das in einer Vielzahl von Anwendungen eingesetzt wird.die viele Bereiche wie Vibrationsprüfung und Aufprallprüfung abdecktDas Produkt verwendet eine digitale Schnittstellen-Ausgabe mit Optionen wie RS232/485/TTL. Verschiedene Adresscodes können festgelegt werden, mehrere Beschleunigungsmessgeräte können in Serie für lange Entfernungen installiert werden,die für die Mehrpunktmessung und Datenanalyse geeignet ist. Die interne FFT-Verarbeitung kann die Frequenz und Geschwindigkeit und Amplitude der Objektvibration direkt ausgeben, was für die Benutzer bequem ist, Daten zu analysieren.
Die Benutzer können die Probenahmefrequenz entsprechend der tatsächlichen Frequenz des Objekts ändern, um die Frequenzmessgenauigkeit zu verbessern.mit einer Breite von mehr als 20 mm,, eine leistungsarme ASIC zur Signalregelung, einen Mikroprozessor zur Speicherung von Kompensationswerten und einen Temperatursensor.und eine stabile LeistungDie neue elektronische Konfiguration bietet Solid-State-Leistung für den Wiederaufbau und Schutz vor Überspannung.Die langfristige Stabilität und Abweichung des Skalierungsfaktors im vollen Skalierungsbereich beträgt in der Regel weniger als 0Diese Produktreihe zeichnet sich durch eine robuste Struktur, einen geringen Stromverbrauch und eine ausgezeichnete Abweichungsstabilität aus, die eine stabile Ausgangssicherheit gewährleistet.
Spezifikationen
| AKG392 | Parameter | Einheit | |||||
| Reichweite | ±2 | ±4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Bias-Kalibrierung | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg/kg |
| Messachse | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achse |
| Wiederholbarkeit von Einschalt-/Ausschaltvorgang | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Bias-Temperaturkoeffizient | 0.15 | 0.15 | 0.15 | 0.75 | 0.75 | 0.75 | %/°C (typisch) |
| Auflösung/Schwellenwert (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Nichtlinearität | < 05 | < 08 | < 1 | < 1 | < 1 | < 1 | % FS (max) |
| Bandbreite (3DB) | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Empfindlichkeit der Querachse | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Verhältnis der Empfindlichkeit gegenüber Querschwingungen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonanzfrequenz | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Ausgangsrate | 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz | ||||||
| Ausgabeoberfläche | Das System ist in der Lage, die Daten zu verarbeiten. | ||||||
| Protokoll | RION 68 Protokoll und MODBUS RTU Protokoll | ||||||
| Zuverlässig | MIL-HDBK-217, Stufe 2 | ||||||
| Aufprallfestigkeit | 100 g@11 ms, 3 Achsrichtung (Halbseite) | ||||||
| Wiederherstellung | < 1ms ((1000g, 1/2 sin 1ms, Einfluss auf die i-Achse) | ||||||
| Vibrationen | 20 g rms, 20 ~ 2000 Hz (Zufallsgeräusche, o, p, i wirken 30 Minuten lang auf jede Achse) | ||||||
| Einleitung (VDD_VSS) | 9 bis 36 VDC | ||||||
| Betriebsstromverbrauch | < 60mA @ 12 VDC | ||||||
| Anschluss | Branchenüblicher M12-Anschluss | ||||||
| Gewicht | Produktnettogewicht: 82 g, Magnetbasis: 48 g, L-förmige Adapterplatte 20 g | ||||||
| Größe |
Produktgröße: 34,3*34,3*38,5 mm Magnetische Adsorptionsbasisgröße: 34,23*34,23*6 mm L-förmige Adapterplatten: 36*44*15 mm |
||||||
▶ VIBRATION PARAMETER INDEX
Die Schwingungsfrequenz, die Geschwindigkeit und die Verschiebung des Produkts werden aus der Datenanalyse abgeleitet, wobei die Frequenz die Hauptfrequenz der aktuellen Schwingungsfrequenz des Objekts ist,Drehzahl ist die maximale Vibrationsgeschwindigkeit, und die Verschiebung ist der maximale Amplitudenwert der Objektschwingung.
| INDEX | Wert | Einheit |
| Beschleunigung | 2,4,8,10,20,40 | g |
| Geschwindigkeit | Schwingungsgeschwindigkeit | m/s |
| Amplitude | Vibrationsamplitudewert | m |
| Häufigkeit | 0 bis 500 | Hz |
| Auflösung der Frequenz | 4 | Hz |
