Herunterladen des Datenblatts des Kompasssensors HCM600/HCM605B
HCM600B HCM605B DYNAMIC ANTI-INTERFERENCE 3D ELECT... Das ist ein sehr schönes Gerät.
▶Ausnahme
★ Kursgenauigkeit: 0,3° ≈ 0,5°
★ Rollbereich: ± 180°
★ Neigung Auflösung: 0,1°
★ Neigungsgenauigkeit: <0,2° (Full Range)
★ Abmessungen: L110 × W19.5 × H19.5 mm
★ Mit Hard-Soft Magnetic und Tilt Kompensation
★ RS232/RS485/TTL
▶Anwendungen
★ Satelliten-Antenne Satellitensuche
★ GPS-Integrierte Navigation
★ Antennen-Servo-Steuerung
★ Infrarotbildner
★ Laser-Rangefinder
★ Karte für Plotter
★ Rov Unterwasser-Roboter-Navigation
★ Ozeanographische Messgeräte
★ Besonderheitsroboter
★ Unbemannte Flugzeuge
▶INTRODUKT

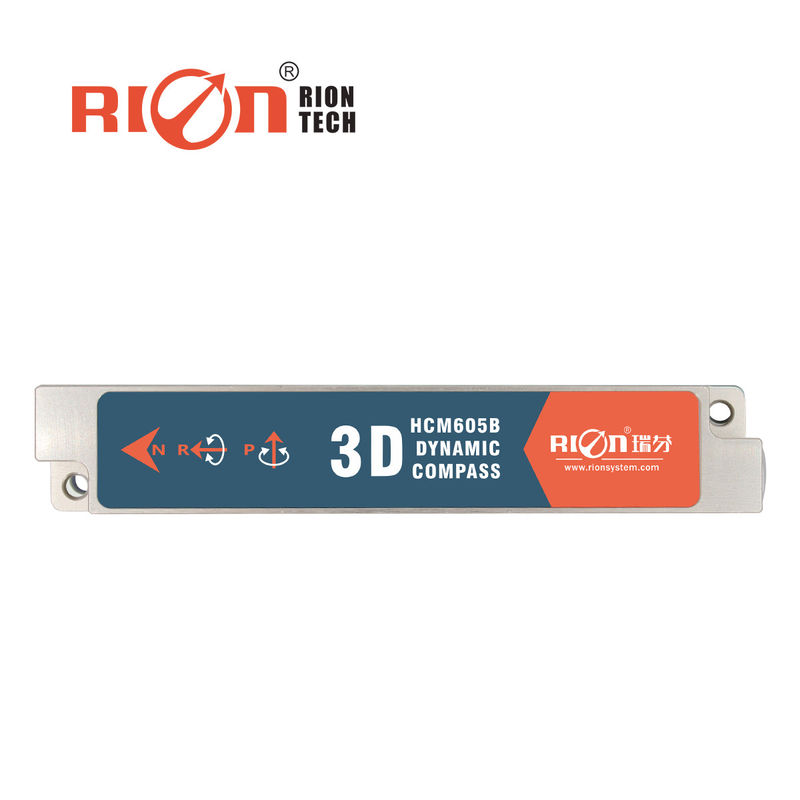

HCM600/HCM605 ist ein dynamischer und hochpräziser 3-Achsen-elektronischer Kompass mit drei Arbeitsmodi: reiner Kompass, 9-Achsen-Fusionsmodus und 9-Achsen-Fusions-Anti-Störungsmodus (anti-temporary-interference).Mit hoher Leistung, Zuverlässigkeit, geringer Größe und geringem Stromverbrauch eignet es sich für die Messung von Haltung und Kurswinkel in vielen Bereichen wie Antennenstabilität, Fahrzeuge und Drohnen.Benutzer können ein komplettes Produkt mit Gehäuse (bis zu IP67) oder Kompassmodul bestellen.
 HCM600B/HCM605B-Parameter |
||
| Position | Genauigkeit der Richtung | 00,5° Neigung < 10° |
| Entschließung | 0.1° | |
| Neigungsparameter | Genauigkeit der Tonhöhe | 0.1°<15° (Messbereich) |
| 0.1°<30° (Messbereich) | ||
| 0.1°<60° (Messbereich) | ||
| 0.2°<85° (Messbereich) | ||
| Tonhöhenbereich | ± 85° | |
| Rollgenauigkeit | 0.1°<15° (Messbereich) | |
| 0.1°<30° (Messbereich) | ||
| 0.1°<60° (Messbereich) | ||
| 0.2°<180° (Messbereich) | ||
| Rollbereich | ± 180° | |
| Entschließung | 0.1° | |
| Kalibrierung | Kalibrierung mit Hart-Eisen | - Ja, das ist es. |
| Kalibrierung mit Weicheisen | - Ja, das ist es. | |
| Magnetinterferenzkalibrierung | 360° horizontal drehen; vertikal drehen (optional) | |
| Physikalische Merkmale | Größe | L111,5 × W19,5 × H19,5 mm |
| Gewicht | ≤ 85 g (ohne Kabel) | |
| Das System ist in der Lage, die Daten zu verarbeiten. | 5PIN-Schnellsteckverbinder | |
| Schnittstelle | Verzögerung des Starts | < 50 ms |
| Maximale Ausgangsgeschwindigkeit | 20 Hz/s | |
| Kommunikationsgeschwindigkeit | 2400 bis 115200 baud (Standard 9600) | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Macht | Leistungsspannung | (Standard) Gleichspannung + 5V |
| Strom ((max) | 30 mA | |
| Idealer Modus | 26 mA | |
| Schlafzustand | TBD | |
| Umwelt | Betriebsbereich | -40°C+85°C |
| Lagertemperatur | -40°C+85°C | |
| Schwingungswiderstand | 100 g | |
| Schutz | IP67 | |
| Elektromagnetische Kompatibilität | Nach EN61000 und GBT17626 | |
| MTBF | ≥ 40000 Stunden/Zeit | |
| Isolierwiderstand | ≥ 100 MEGO-Ohm | |
| Schlagfest | 100g11ms, 3 Achsrichtung (Halb Sinusoid) | |
| Antivibration | 10 gms, 10 ~ 1000 Hz | |
