Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, FCC,ROHS , ISO
Modellnummer: DCM260B-232
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $99.00 - $115.00/Pieces
Verpackung Informationen: 1pcs/innerer Kasten mit Schwamm, 100pcs/ctn
Lieferzeit: 5-10 Arbeitstage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100000-teilig/Stücke pro Monat
Gebrauch: |
Maßhaltungswinkel |
Theorie: |
mems Technologie |
Ausgabe: |
Digital-Sensor |
dynamische Kompasssteuerkursgenauigkeit: |
0.8deg |
Kippen Sie Winkelentschließung: |
0.1deg |
Kippen Sie Winkelgenauigkeit: |
0.2deg |
Breite Temperatur: |
-40C | + 85C |
Größe: |
L55*W37*H24mm |
Stromversorgung: |
Gleichspannung 5V |
Ausgabeschnittstellehafen: |
Standard-RS232/RS485/TTL optional |
Schutzklasse: |
IP67 |
Hafen: |
HK |
Gebrauch: |
Maßhaltungswinkel |
Theorie: |
mems Technologie |
Ausgabe: |
Digital-Sensor |
dynamische Kompasssteuerkursgenauigkeit: |
0.8deg |
Kippen Sie Winkelentschließung: |
0.1deg |
Kippen Sie Winkelgenauigkeit: |
0.2deg |
Breite Temperatur: |
-40C | + 85C |
Größe: |
L55*W37*H24mm |
Stromversorgung: |
Gleichspannung 5V |
Ausgabeschnittstellehafen: |
Standard-RS232/RS485/TTL optional |
Schutzklasse: |
IP67 |
Hafen: |
HK |

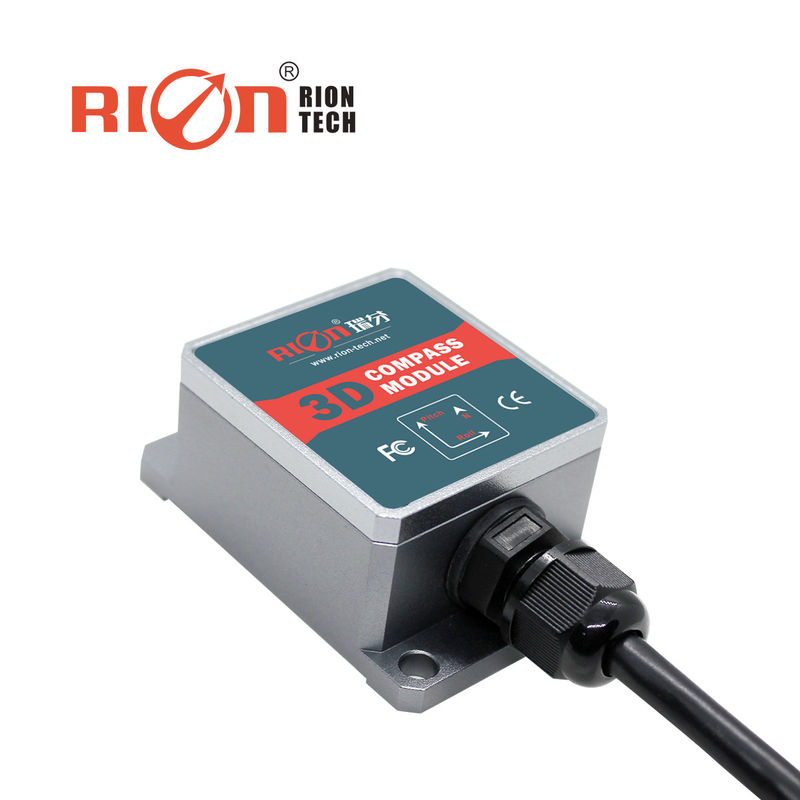

DCM260B IP67 Schutz Dynamischer 3D-Digitalkompass Sensor 0,8° Richtigkeit der Richtung
▶Produktbeschreibung
DDM350B / DDM360B ist ein dreidimensionaler dynamischer elektronischer Kompass, der eine 9-Achsen-Tätigkeitseinheit enthält, einschließlich eines dreiachsigen Beschleunigungsmessers, eines dreiachsigen Gyroskops,mit einer Breite von mehr als 20 mm,- unter Verwendung der hohen dynamischen Winkelcharakteristiken des Gyroskops und der hochstabilen Haltungseigenschaften des Beschleunigungsmessers,die Schräg- und Rollwinkel, die den komplexen Haltungsänderungen folgen, werden durch einen dynamischen Trägheitsnavigationsalgorithmus ermitteltDer geomagnetische Azimutwinkel verwendet harte und weiche Magnetkalibrationsalgorithmen.so dass der Kompass den Einfluss des Magnetfeldes durch Kalibrier-Algorithmus auch in der Umgebung mit Magnetfeld-Interferenzen beseitigen kannDer Kurs wird in Echtzeit durch den Zentralprozessor berechnet, und die dynamischen Schräg- und Rollwinkel werden für die dynamische Kurskompensation für einen breiten Bereich magnetischer Azimut verwendet.Sicherstellung, dass der Kompass auch bei Neigungswinkeln von bis zu ±85° hochpräzise Kursdaten liefern kannDer elektronische Kompass integriert einen hochwertigen DSP-Arithmetischen Prozessor mit unterschiedlichen Ausgabearten.und andere Kommunikations-Schnittstellen können angepasst werden.
▶Hauptmerkmale
★ Meßbereich des Neigungswinkels: Neigung ± 85°, Rollwinkel ± 180°
★ mit hartem Magnet, weichem Magnet und Neigungswinkelkompensation
★ Standard-RS232/RS485/TTL-Ausgabeoberfläche
★ Azimutwinkelgenauigkeit: 0,8°
★ Neigungsauflösung: 0,1°
★ Neigungsgenauigkeit: 0,2°
★ Weiter Temperaturbereich: -40°C+85°C
★ Abmessungen: L55×W37×H24mm
★ Gleichspannungsversorgung 5V
★ Wasserdichte IP67
Elektrische Eigenschaften
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | ||
| Kompassrichtung | Genauigkeit der Richtung | 00,8° |
| Entschließung | 0.1° | |
| Tonhöhenbereich | ± 90° | |
| Rollbereich | ± 180° | |
| Neigungsgenauigkeit | Statischer Zustand 0,2° | |
| Dynamische 0,5° | ||
| Entschließung | 0.1° | |
| Neigungskompensationswinkelbereich | Rollen ± 180° | |
| Steigung < 85° | ||
| Kalibrierung | Kalibrierung mit Hart-Eisen | - Ja, das ist es. |
| Kalibrierung mit Weicheisen | - Ja, das ist es. | |
| Methode zur Kalibrierung von Magnetfeldinterferenzen | Eine Drehung der Ebene (zweidimensionale Kalibrierung) | |
| Physikalische Merkmale | Größe | Größe der Hülle:L55×W37×H24mm |
| PCBA-Größe: L33 × W27 × H9mm | ||
|
Das System ist in der Lage, die Daten zu verarbeiten. Schnittstellenanschlussleitung |
Schal: 4PIN 1m direktes Blei | |
| Einfachplatten: 4 PIN 30cm Enddraht | ||
| Schnittstelle | Startverzögerung | < 50 ms |
| Ausgangsrate | 20 Hz/s | |
| Baud-Rate | 2400 bis 115200 baud | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Macht | Versorgungsspannung | (Standard) Gleichspannung +5V |
| (auf maßgeschneiderte Weise) Gleichstrom 936V | ||
| Strom (MAX) | 45 mA | |
| Idealmodell | 35 mA | |
| Schlafmodus | TBD | |
| Umwelt | Betriebsbereich | -40°C+85°C |
| Lagertemperatur | -40°C+85°C | |
| Schwingungswiderstand | 2500 g | |
| EMV | Nach EN61000 und GBT17626 | |
| MTBF | ≥ 98000 Stunden/Zeit | |
| Isolierwiderstand | ≥ 100 Megohm | |
| Aufprallfestigkeit | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | |
| Antivibration | 10 gms, 10 ‰ 1000 Hz | |
| Gewicht | Einzelplatten: ≤25 g ≤135 g (einschließlich 1-Meter-Kabel) | |
▶ Verbindung
|
Farbe Funktion |
Rot | Schwarz | Gelb | Grün |
| Gleichspannung 5V | GND |
Die Daten werden in der Tabelle 1 aufgeführt. TTL(RXD) RS485(D-) |
Die Angabe des Zustands der Zulassung ist in Anhang I zu entnehmen. TTL(TXD) RS485 ((D+) |
|
Farbe Funktion |
Rot | Schwarz | Gelb | Grün |
| Gleichspannung 5V | GND |
Die Daten werden in der Tabelle 1 aufgeführt. TTL(RXD) RS485 ((D+) |
Die Angabe des Zustands der Zulassung ist in Anhang I zu entnehmen. TTL(TXD) RS485(D-) |
