Windenergie-Vibrationssensor
, Mini-Triaxial-Vibrationssensor

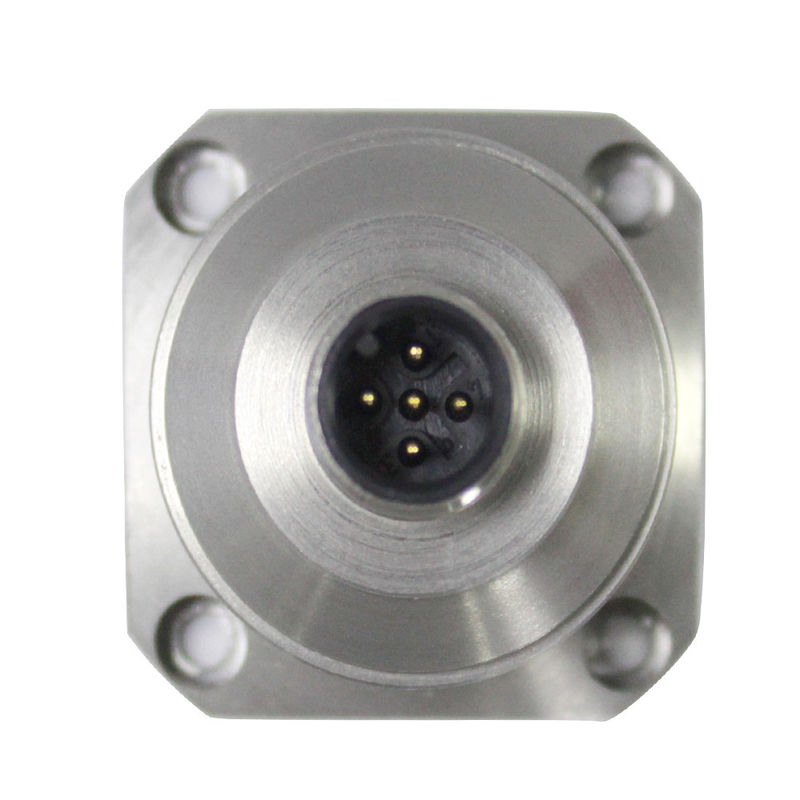

Mini-Triaxial-Vibrationssensor für die Windenergie
Gute Umweltleistung Mini Triaxial Beschleunigungssensor Industrie-Qualität Vibrationssensor für Windkraftanlagen
▶ EINFÜHRUNG
Der AKS392 Triaxial-Beschleunigungssensor ist ein Produkt, das unabhängig von Rion Technology entwickelt und produziert wird.
Es wird speziell in der Gebäudeüberwachungsindustrie eingesetzt. Um die Auflösung des
Produkts zu verbessern, verwendet das Produkt einen kleineren Messbereich, der subtile Änderungen des
Produkts genauer widerspiegeln kann. Es wird eine digitale Schnittstellenausgabe verwendet, RS232/485/TTL ist optional, verschiedene Adresscodes können eingestellt werden, und mehrere Sensoren können für lange Distanzen in Reihe geschaltet werden, was für Mehrpunktmessungen und Datenanalysen praktisch ist. Die interne FFT-Verarbeitung kann direkt die Vibrationsfrequenz, die Geschwindigkeit und die Amplitude des Objekts ausgeben, was für Benutzer praktisch für die Datenanalyse ist. Der AKS392 ist ein
monokristalliner Silizium-Kapazitivsensor, der aus einem mikrogefertigten Siliziumchip, einem Low-Power-ASIC
für die Signalaufbereitung, einem Mikroprozessor zur Speicherung von Kompensationswerten und einem Temperatursensor besteht.
Dieses Produkt hat einen geringen Stromverbrauch, eine solide Struktur und eine stabile Ausgabe nach der Kalibrierung. Die neue
elektronische Konfiguration bietet eine Festkörperstromversorgung für den Reset und schützt vor Überlastung.
Die Langzeitstabilität und Abweichung des Skalierungsfaktors liegen typischerweise unter 0,1 % über den gesamten Messbereich.
Diese Produktserie zeichnet sich durch eine solide Struktur, geringen Stromverbrauch und
eine ausgezeichnete Abweichungsstabilität aus, was eine stabile Ausgangszuverlässigkeit gewährleistet.
▶ MERKMALE
★ Drei Achsen (X, Y, Z)
★ Ausgangssignal: RS232; RS485; TTL
★ Versorgungsspannung: 9~36V
★ Größe: L34,3×B34,3×H38,5mm
★ Arbeitstemperatur: -40°C ~ +85°C
★ Lagertemperatur: -40°C ~ +85°C
★ Ausgezeichnete Abweichungsstabilität, gute Umweltleistung (Schock, Vibration und Temperatur)
▶ ANWENDUNG
★ Medizinische Geräte
★ Brücke
★ Automobil
★ Straßenwalze
★ Unfallaufzeichnungen, Ermüdungsüberwachung und -vorhersage
★ Windkraftanlagen
★ Große Maschinen, Motoren
★ Niederfrequente Vibration und automatische Überwachung
★ Überwachung von Verkehrssystemen, Analyse von Straßenbetten und Fehlererkennung von Hochgeschwindigkeitsbahnen
Spezifikationen
AKS392
PARAMETER
EINHEIT
| Bereich |
±2 |
g |
| Bias-Kalibrierung |
<1 |
m/s |
| Messachse |
X,Y,Z |
Achse |
| Ein-/Ausschaltwiederholbarkeit |
<2 |
mg(max) |
| Bias-Temperaturkoeffizient |
0,15 |
% FS(max) |
| Auflösung/Schwellenwert (@ 1Hz) |
< 1 |
mg(max) |
| Nichtlinearität |
<0,5 |
% FS(max) |
| Bandbreite (3DB) |
80 |
Hz |
| Kreuzachsenempfindlichkeit |
1 |
|
| Verhältnis der Querempfindlichkeit |
21 |
μg/√Hz |
| Rauschdichte |
21 |
μg/√Hz |
| Resonanzfrequenz |
2,4 |
kHz |
| Ausgangsrate |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
Ausgangsschnittstelle |
| RS232/RS485/TTL |
Protokoll |
| RION 68 Protokoll und MODBUS RTU Protokoll |
Eingang (VDD_VSS) |
| 9~36 VDC |
Betriebsstromverbrauch |
| <60mA @ 12 VDC |
Anschluss |
| Industriestandard M12-Anschluss |
Gewicht |
| Nettogewicht des Produkts: 82g, Magnetfuß: 48g, L-förmige Adapterplatte 20g |
Größe |
| Produktgröße: 34,3*34,3*38,5mm |
Größe des magnetischen Adsorptionsfußes: 34,23*34,23*6mm |
| Größe der L-förmigen Adapterplatte: 36*44*15mm |
▶ VIBRATIONSPARAMETER-INDEX
Die Vibrationsfrequenz, -geschwindigkeit und -verschiebung des Produkts werden aus der Datenanalyse abgeleitet, wobei die Frequenz die Hauptfrequenz der aktuellen Objektvibrationsfrequenz ist, die Geschwindigkeit die maximale Vibrationsgeschwindigkeit und die Verschiebung der maximale Amplitudenwert der Objektvibration ist. Aufgrund der Unregelmäßigkeit der Objektvibration dienen die Daten nur als Referenz.
INDEX
|
WERT
EINHEIT
| Beschleunigung |
2,4,8,10,20,40 |
g |
| Geschwindigkeit |
Vibrationsgeschwindigkeit |
m/s |
| Amplitude |
Vibrationsamplitudenwert |
m |
| Frequenz |
0~80 |
Hz |
| Frequenzauflösung |
0,2 |
|
|
|
|
