▶ HAUPTMERKMAL
★ Kursgenauigkeit: 0,5°
★ Rollmessbereich: ±180°
★ Neigungsauflösung: 0,1°
★ Neigungsgenauigkeit: <0,2° (voller Bereich)
★ Arbeitstemperatur: -40℃~+85℃
★ Abmessung: L111,5×B19,5×H19,5mm
★ Mit hart- und weichmagnetischer Kalibrierung
★ Rs232/Rs485/Ttl-Ausgang
▶ANWENDUNG
★ Satellitenantennen-Satellitensuche
★ Vermessung und Kartierung der Schifffahrt
★ GPS-integrierte Navigation
★ Antennenservosteuerung
★ Waffenemissionssystem
★ Infrarotbildgeber
★ Laser-Entfernungsmesser
★ Karte für Plotter
★ ROV-Unterwasserroboternavigation
★ Ozeanographische Messgeräte
★ Roboter für besondere Anlässe
★ Unbemannte Flugzeuge

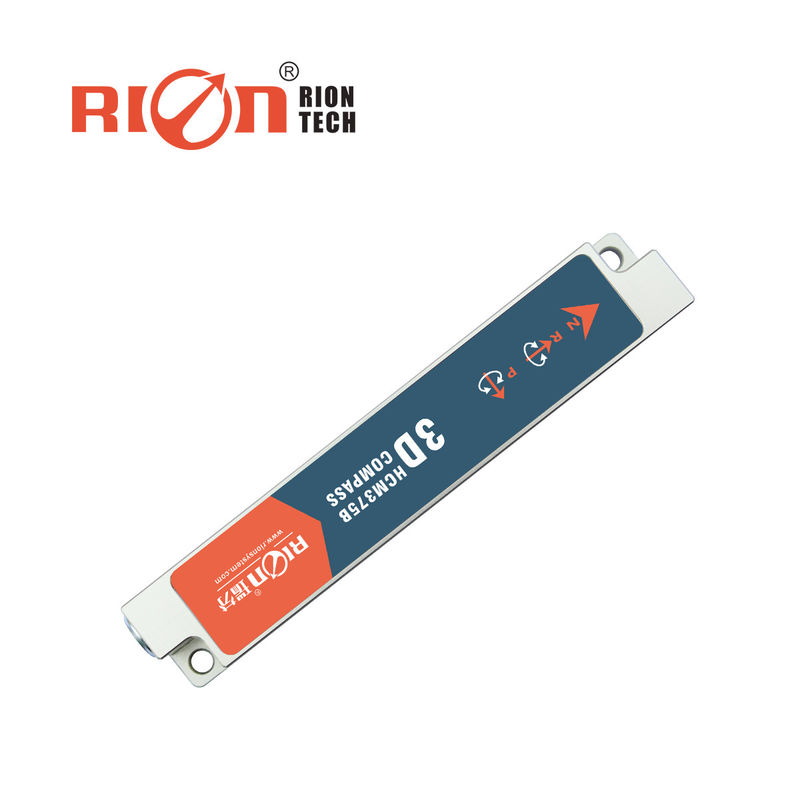

| HCM370B / HCM375B-Index | ||
| Überschrift | Kursgenauigkeit | 0,5° Neigung < 10° |
| 2,0° Neigung < 60° | ||
| 3,0° Neigung < 80° | ||
| Auflösung | 0,1° | |
| Neigung | Tonhöhengenauigkeit | 0,1°<15° (Messbereich) |
| 0,1°<30° (Messbereich) | ||
| 0,1°<60° (Messbereich) | ||
| 0,2°<85° (Messbereich) | ||
| Tonhöhenbereich | ±85° | |
| Rollgenauigkeit | 0,1°<15° (Messbereich) | |
| 0,1°<30° (Messbereich) | ||
| 0,1°<60° (Messbereich) | ||
| 0,2°<180° (Messbereich) | ||
| Rollbereich | ±180° | |
| Auflösung | 0,1° | |
| Kalibrierung | Hartmagnetische Kalibrierung | Verfügbar |
| Weichmagnetische Kalibrierung | Verfügbar | |
| Methode zur Kalibrierung magnetischer Feldinterferenzen |
Horizontal um 360° drehen; Vertikale Drehung (optional) |
|
| RS-232/RS485/TTL | 5-poliger Schnellstecker | |
| Schnittstelle | Startverzögerung | <50ms |
| Maximale Ausgaberate | 20Hz/s | |
| Kommunikationsrate | 2400 bis 19200 Baud | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Stromversorgung | Netzspannung | (Standard)DC+5V |
| Strom (Max) | 30mA | |
| Idealer Strom | 26mA | |
| Schlafmodus | Noch offen | |
| Umfeld | Arbeitstemp. | -40℃~+85℃ |
| Lagertemperatur. | -40℃~+100℃ | |
| Anti-Shock-Leistung | 100g | |
| Schutzlevel | IP67 | |
| Elektromagnetische Verträglichkeit | Gemäß EN61000 und BT17626 | |
| MTBF | ≥40000 Stunde/Zeit | |
| Isolationswiderstand | ≥100M.O. | |
| Anit-Impact | 100 g bei 11 ms, 3 Mal/Achse (halbe Sinuskurve) | |
| Anti-Schock | 10 g, 10–1000 Hz | |
| Abmessungen | L110×B19,5×H19,5mm | |
| Gewicht | 70 g (ohne Kabel) | |
▶ MESSRICHTUNGEN & FIX
