HCM600B HCM605B DYNAMIC ANTI-INTERFERENCE 3D ELECT... Das ist ein sehr schönes Gerät.
▶Ausnahme
★ Kursgenauigkeit: 0,3° ≈ 0,5°
★ Rollbereich: ± 180°
★ Neigung Auflösung: 0,1°
★ Neigungsgenauigkeit: <0,2° (Full Range)
★ Weite Temperaturbereiche: -40°C+85°C
★ Mit Hard-Soft Magnetic und Tilt Kompensation
▶Anwendungen
★ Satelliten-Antenne Satellitensuche
★ GPS-Integrierte Navigation
★ Antennen-Servo-Steuerung
★ Laser-Rangefinder
★ Karte für Plotter
★ Rov Unterwasser-Roboter-Navigation
★ Ozeanographische Messgeräte
★ Besonderheitsroboter
★ Unbemannte Flugzeuge
▶INTRODUKT

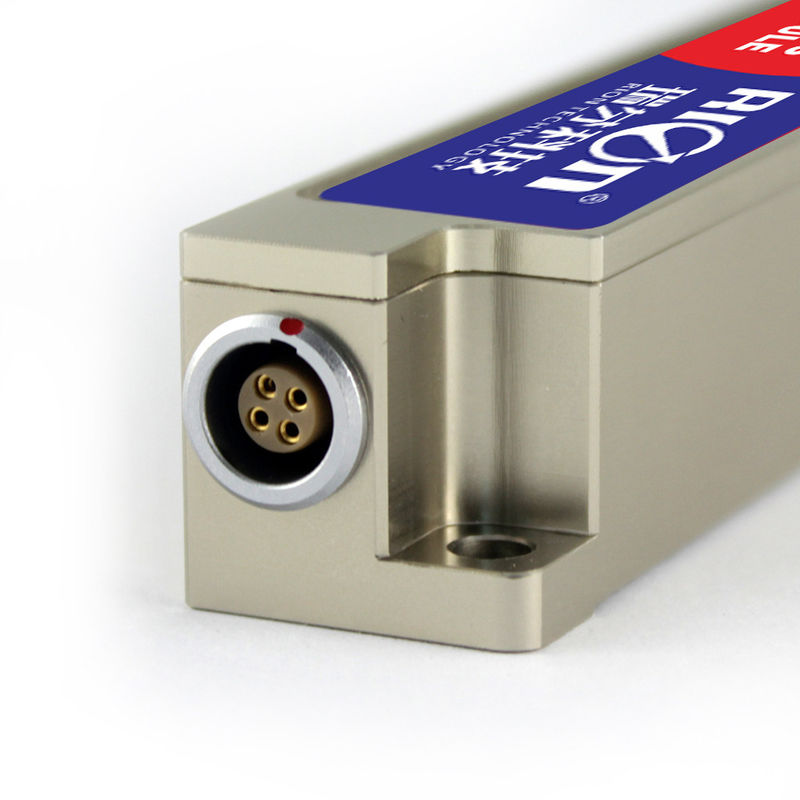

HCM600/HCM605 ist ein dynamischer und hochpräziser 3-Achsen-elektronischer Kompass, der ein dreiachsiges Beschleunigungsmesser, ein dreiachsiges Gyroskop und einen dreiachsigen Magnetsensor integriert.Benutzer können ein komplettes Produkt mit Gehäuse (bis zu IP67) oder Kompassmodul bestellen.
 HCM600B/HCM605B-Parameter |
||
| Position | Genauigkeit der Richtung | 00,5° Neigung < 10° |
| Entschließung | 0.1° | |
| Neigungsparameter | Genauigkeit der Tonhöhe | 0.1°<15° (Messbereich) |
| 0.1°<30° (Messbereich) | ||
| 0.1°<60° (Messbereich) | ||
| 0.2°<85° (Messbereich) | ||
| Tonhöhenbereich | ± 85° | |
| Rollgenauigkeit | 0.1°<15° (Messbereich) | |
| 0.1°<30° (Messbereich) | ||
| 0.1°<60° (Messbereich) | ||
| 0.2°<180° (Messbereich) | ||
| Rollbereich | ± 180° | |
| Entschließung | 0.1° | |
| Kalibrierung | Kalibrierung mit Hart-Eisen | - Ja, das ist es. |
| Kalibrierung mit Weicheisen | - Ja, das ist es. | |
| Magnetinterferenzkalibrierung | 360° horizontal drehen; vertikal drehen (optional) | |
| Physikalische Merkmale | Größe | L111,5 × W19,5 × H19,5 mm |
| Gewicht | ≤ 85 g (ohne Kabel) | |
| Das System ist in der Lage, die Daten zu verarbeiten. | 5PIN-Schnellsteckverbinder | |
| Schnittstelle | Verzögerung des Starts | < 50 ms |
| Maximale Ausgangsgeschwindigkeit | 20 Hz/s | |
| Kommunikationsgeschwindigkeit | 2400 bis 115200 baud (Standard 9600) | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Macht | Leistungsspannung | (Standard) Gleichspannung + 5V |
| Strom ((max) | 30 mA | |
| Idealer Modus | 26 mA | |
| Schlafzustand | TBD | |
| Umwelt | Betriebsbereich | -40°C+85°C |
| Lagertemperatur | -40°C+85°C | |
| Schwingungswiderstand | 100 g | |
| Schutz | IP67 | |
| Elektromagnetische Kompatibilität | Nach EN61000 und GBT17626 | |
| MTBF | ≥ 40000 Stunden/Zeit | |
| Isolierwiderstand | ≥ 100 MEGO-Ohm | |
| Schlagfest | 100g11ms, 3 Achsrichtung (Halb Sinusoid) | |
| Antivibration | 10 gms, 10 ~ 1000 Hz | |
