Hochgenaue Mems-Vibrationssensor
, Medizinische Ausrüstung Vibrationssensor

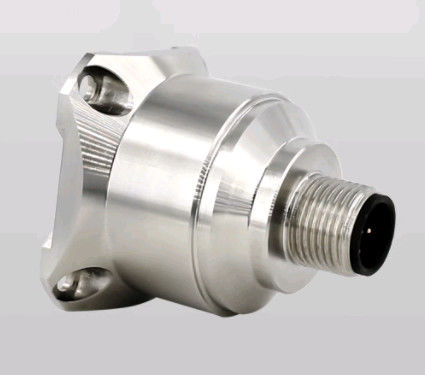

AKG392 Hochgenauigkeits-Mems-Vibrationssensor für medizinische Geräte
AKF392 MEMS DIGITAL VIBRATIONSSENSOR.pdf
▶ EINLEITUNG
Der Dreiaxial-Vibrationssensor AKG392 ist ein eigenständig entwickeltes und produziertes Produkt, angewendet in einer breiten Palette von Anwendungen, die viele Bereiche wie Vibrationstests und Stoßtests abdecken. Das Produkt verfügt über eine digitale Schnittstellenausgabe mit Optionen wie RS232/485/TTL. Unterschiedliche Adresscodes können eingestellt werden, mehrere Vibrationssensoren können in Reihe für große Entfernungen installiert werden, was für Mehrpunktmessungen und Datenanalysen praktisch ist. Die interne FFT-Verarbeitung kann direkt die Schwingungsfrequenz und -geschwindigkeit des Objekts ausgeben und Amplitude, was für Benutzer praktisch für die Datenanalyse ist.
Die Benutzer können die Abtastfrequenz entsprechend der tatsächlichen Frequenz des Objekts ändern, um die Genauigkeit der Frequenzmessung zu verbessern. Der AKG392 ist ein einkristalliner Silizium-Kapazitivsensor, der aus einem durch Mikro-Maschinen bearbeiteten Silizium-Chip, einem Low-Power-ASIC für die Signalaufbereitung, einem Mikroprozessor zur Speicherung von Kompensationswerten und einem Temperatursensor besteht. Dieses Produkt zeichnet sich durch geringen Stromverbrauch, Kalibrierung, robuste Struktur und stabile Ausgabe aus. Die neue elektronische Konfiguration bietet Festkörperstrom für Reset und Überspannungsschutz. Die Langzeitstabilität und die Abweichung des Skalierungsfaktors im Vollausschaltbereich liegen typischerweise unter 0,1 %. Diese Produktserie zeichnet sich durch eine robuste Struktur, geringen Stromverbrauch und eine ausgezeichnete Abweichungsstabilität aus, was eine stabile Ausgabezuverlässigkeit gewährleistet.
▶ HAUPTMERKMAL
★ Drei Achsen (X, Y, Z)
★ Ausgangssignal: RS232; RS485; TTL
★ Versorgungsspannung: 9~36V
★ Stoßfestigkeit: 2000G
★ Arbeitstemperatur: -40°C ~ +85°C
★ Lagertemperatur: -40°C ~ +85°C
★ Größe: L34,3×B34,3×H38,5mm
★ Ausgezeichnete Abweichungsstabilität, gute Umwelteigenschaften (Stoß, Vibration und Temperatur)
▶ ANWENDUNG
★ Medizinische Geräte
★ Brücke
★ Automobil
★ Straßenwalze
★ Absturzaufzeichnungen, Ermüdungsüberwachung und -vorhersage
★ Windkraftanlagen
★ Große Maschinen, Motoren
★ Niederfrequente Schwingungs- und automatische Überwachung
★ Überwachung von Verkehrssystemen, Analyse von Straßenbetten und Fehlererkennung von Hochgeschwindigkeitsbahnen
Spezifikationen
| AKG392 |
PARAMETER |
EINHEIT |
| Bereich |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
| Bias-Kalibrierung |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
| Messachse |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
Achse |
| Ein-/Ausschaltwiederholbarkeit |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
| Bias-Temperaturkoeffizient |
0,15 |
0,15 |
0,15 |
0,75 |
0,75 |
0,75 |
%/℃(typisch) |
| Auflösung/Schwellenwert (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(max) |
| Nichtlinearität |
<0,5 |
<0,8 |
<1 |
<1 |
<1 |
<1 |
% FS(max) |
| Bandbreite (3DB) |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
| Kreuzachsenempfindlichkeit |
1 |
1 |
1 |
2 |
2 |
2 |
% |
| Verhältnis der Querempfindlichkeit |
1 |
1 |
2 |
5 |
5 |
5 |
% |
| Resonanzfrequenz |
2,4 |
2,4 |
2,4 |
5,5 |
5,5 |
5,5 |
kHz |
| Ausgangsrate |
5Hz,10Hz,25Hz,50Hz,100Hz,200Hz,500Hz,1000Hz |
| Ausgangsschnittstelle |
RS232/RS485/TTL |
| Protokoll |
RION 68 Protokoll und MODBUS RTU Protokoll |
| Zuverlässigkeit |
MIL-HDBK-217, Klasse 2 |
| Stoßfestigkeit |
100g@11ms, 3 Achsenrichtung (Halbsinus) |
| Wiederherstellungszeit |
<1ms(1000g, 1/2 Sinus 1ms, Stoß auf die i-Achse) |
| Vibration |
20g RMS, 20~2000Hz (Rauschsignal, o, p, i wirkt 30 Minuten auf jede Achse) |
| Eingang (VDD_VSS) |
9~36 VDC |
| Betriebsstromverbrauch |
<60mA @ 12 VDC |
| Anschluss |
Industriestandard M12-Anschluss |
| Gewicht |
Nettogewicht des Produkts: 82g, Magnetfuß: 48g, L-förmige Adapterplatte 20g |
| Größe |
Produktgröße: 34,3*34,3*38,5mm
Größe des Magnetfußes: 34,23*34,23*6mm
Größe der L-förmigen Adapterplatte: 36*44*15mm
|
▶ ANSCHLUSS
|
GEWINDEFARBE FUNKTION FARBE
FUNKTION
|
SCHWARZ |
WEISS |
BLAU |
BRAUN |
| GND |
RS232(RXD)/
RS485(D+)
|
RS232(TXD)/
RS485(D-)
|
Vcc 9～36V |
