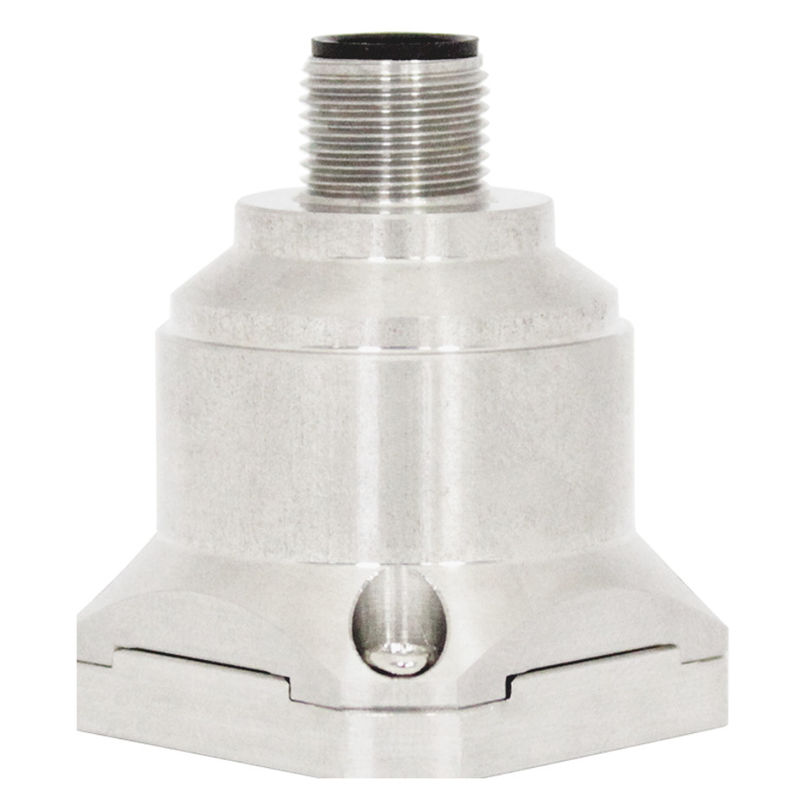

3-Achsen-Vibrationssensor für Brückenzustandsüberwachung

Name: 3-Achsen-Vibrationssensor für Brückenzustandsüberwachung
Brand: Shenzhen Rion Technology Co., Ltd.
SKU: AKF398-10
Price: 235.00 USD
Availability: InStock

Produktdetails

Herkunftsort: Guangdong, China

Markenname: RION

Zertifizierung: CE, ISO

Modellnummer: AKF398-10

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: $235.00/Pieces

Verpackung Informationen: 1pcs Schwingungssensor in jedem inneren Kasten, 50pcs/ctn

Lieferzeit: 7 Tage für Proben

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 3000 PC/Monat

Erhalten Sie besten Preis

Kontakt jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                      Brückenzustandsüberwachungs-Vibrationssensor, 3-Achsen-Vibrationssensor


Name:	Vibrations-Sensor	Ausgabe:	4 ~ 20 mA
Wiederholbarkeit von Einschalt-/Ausschaltvorgang:	< 2 mg	Nichtlinearität:	<0>
Bandbreite (3DB):	500 Hz	Geräuschdichte:	21 μg/√Hz

Name:	Vibrations-Sensor
Ausgabe:	4 ~ 20 mA
Wiederholbarkeit von Einschalt-/Ausschaltvorgang:	< 2 mg
Nichtlinearität:	<0>
Bandbreite (3DB):	500 Hz
Geräuschdichte:	21 μg/√Hz

Beschreibung

3-Achsen-Vibrationssensor für Brückenzustandsüberwachung

3-Achsen Vibrationsbeschleunigungssensor für Brückenüberwachung

▶ PRODUKT MERKMALE

★ Drei Achsen (X, Y, Z)

★ Ausgangsspannung: 4-20mA

★ Stromversorgung: 9-36V

★ Stoßfestigkeit: 2000G

★ Betriebstemperatur: -40°C ~ +85°C

★ Lagertemperatur: -40°C ~ +85°C

★ Größe: L34,3×B34,3×H38,5mm

★ Gewicht: 73,5g

★ Ausgezeichnete Bias-Stabilität

★ Gute Umwelteigenschaften (Stoß, Vibration und Temperatur)

▶ ANWENDUNG

★ Aufzeichnung von Stößen, Ermüdungsüberwachung und -vorhersage

★ Windenergieerzeugung

★ Überwachung von Verkehrssystemen, Analyse von Bahndämmen und Fehlererkennung bei Hochgeschwindigkeitsbahnen

★ Große Maschinen, Motoren

★ Niederfrequente Vibration und automatische Überwachung

★ Medizinische Geräte

★ Brücken

★ Fahrzeuge

★ Straßenwalzen

Der AKF398 Drei-Achsen-VIBRATIONSSENSOR ist ein unabhängig entwickelter und produzierter VIBRATIONSSENSOR mit Spannungsausgang, der in vielen Bereichen wie Vibrationstests und Stoßtests eingesetzt werden kann. Das Produkt verwendet einen analogen Spannungsausgang. Der AKF398 ist ein kapazitiver Sensor aus Einkristall-Silizium, der aus einem durch Mikro-Maschinen bearbeiteten Silizium-Chip, einem stromsparenden ASIC zur Signalaufbereitung, einem Mikroprozessor zur Speicherung von Kompensationswerten und einem Temperatursensor besteht. Dieses Produkt hat einen geringen Stromverbrauch, ist kalibriert, hat eine robuste Struktur und eine stabile Ausgabe. Die neue elektronische Konfiguration bietet Festkörperstrom für den Reset und umfassenden Schutz vor Überspannung. Die Produkte zeichnen sich durch eine robuste Struktur, geringen Stromverbrauch, ausgezeichnete Abweichungsstabilität usw. aus, um die Zuverlässigkeit der Produktausgabe zu gewährleisten.

Spezifikationen

AKF398	PARAMETER						EINHEIT
Bereich	±2	±4	±8	±10	±20	±40	g
Abweichung Kalibrierung	<1	<1	<1	<1	<1	<1	mg
Messachse	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	X,Y,Z	Achse
Wiederholgenauigkeit Ein/Aus	<2	<2	<2	<2	<2	<2	mg(max)
Empfindlichkeit (± 10%)	4	2	1	0,8	0,4	0,2	mA/g
Temperaturkoeffizient der Abweichung	0,01	0,01	0,01	0,05	0,05	0,05	%/°C
Auflösung/Schwellenwert (@ 1Hz)	< 1	< 1	< 1	< 1	< 1	< 1	mg(max)
Nichtlinearität	<0,5	<0,5	<0,8	<1	<1	<1	% FS(max)
Frequenzgang	500	500	500	500	500	500	Hz
Bandbreite (3dB)	1000	1000	1000	1000	1000	1000	Hz
Querempfindlichkeit	1	1	1	2	2	2	%
Verhältnis der seitlichen Vibrations-Empfindlichkeit	1	1	2	5	5	5	%
Resonanzfrequenz	2,4	2,4	2,4	5,5	5,5	5,5	kHz
Rauschdichte	21	21	21	86,6	86,6	86,6	µg/√Hz
0g Ausgang 12mA	<0,005	<0,005	<0,005	<0,003	<0,003	<0,003	mA
Ausgangsstrom	4~20mA
Zuverlässigkeit	MIL-HDBK-217, Klasse zwei
Stoßfestigkeit	100g@11ms, 3 Achsen (Halbsinus)
Wiederherstellungszeit	<1ms (1000g, 1/2 Sinus 1ms, Stoß auf die i-Achse wirkend)
Vibration	20g Rms, 20~2000Hz (Zufälliges Rauschen, o, p, i pro Achse für 30 Minuten)
Eingang (VDD_VSS)	9~36 VDC
Stromverbrauch im Betrieb	<60mA @ 12 VDC
Anschluss	Industriestandard M12-Stecker
Schutzart	IP67
Gewicht	Nettogewicht des Produkts: 82g, magnetische Basis: 48g, L-förmige Adapterplatte 20g
Abmessungen	Produktgröße: 34,334,338,5mm Größe der magnetischen Adsorptionsbasis: 34,2334,236mm Größe der L-förmigen Adapterplatte: 364415mm

▶ ANSCHLUSS

Farbe Funktion

SCHWARZ

WEISS

BLAU

BRAUN

OLIV

Strom GND

X-Achsen-Stromsignal

Y-Achsen-Stromsignal

Vcc 9~36V

Stromversorgung Pluspol

Z-Achsen-Stromsignal

3-Achsen-Vibrationssensor für Brückenzustandsüberwachung
