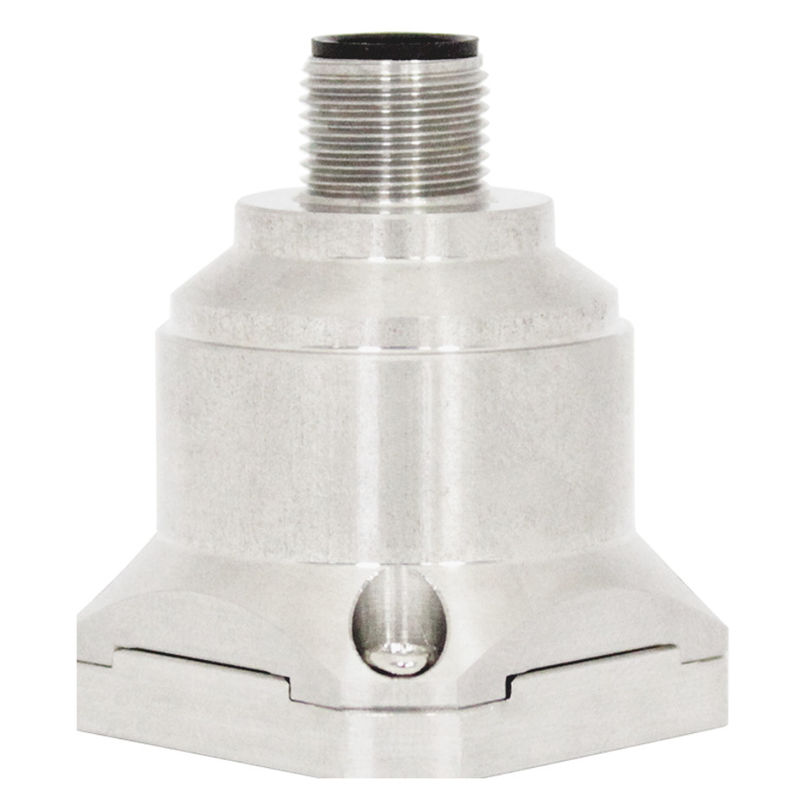

3 Achsen-Erschütterungs-Beschleunigungsmesser für Brücken-Gesundheits-Monitor

Produktdetails

Herkunftsort: Guangdong, China

Markenname: RION

Zertifizierung: CE, ISO

Modellnummer: AKF398-10

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: $235.00/Pieces

Verpackung Informationen: 1pcs Schwingungssensor in jedem inneren Kasten, 50pcs/ctn

Lieferzeit: 7 Tage für Proben

Zahlungsbedingungen: T/T, Paypal

Versorgungsmaterial-Fähigkeit: 3000 PC/Monat

Erhalten Sie besten Preis
Wir Reden Jetzt.
Spezifikationen
Hervorheben:

Beschleunigungsmesser der Erschütterungs-500Hz

,

Beschleunigungsmesser der Erschütterungs-4mA

,

36VDC MEMS basierte Beschleunigungsmesser

Name:
Vibrations-Sensor
Ausgabe:
4 bis 20 mA
Wiederholbarkeit von Einschalt-/Ausschaltvorgang:
< 2 mg
Nichtlinearität:
<0>
Bandbreite (3DB):
500Hz
Geräuschdichte:
21 μg/√Hz
Name:
Vibrations-Sensor
Ausgabe:
4 bis 20 mA
Wiederholbarkeit von Einschalt-/Ausschaltvorgang:
< 2 mg
Nichtlinearität:
<0>
Bandbreite (3DB):
500Hz
Geräuschdichte:
21 μg/√Hz
Beschreibung
3 Achsen-Erschütterungs-Beschleunigungsmesser für Brücken-Gesundheits-Monitor

3 Achsen Vibrationsbeschleuniger für den Brückengesundheitsmonitor



▶ Produkteigenschaften

★ drei Achsen (X, Y, Z)

★ Ausgangsspannung: 4-20mA

★ Stromversorgung:9-36V

★ Schlagsicherheit: 2000G

★ Betriebstemperatur: -40°C bis +85°C

★ Lagertemperatur: -40°C ~ +85°C

★ Größe: L34,3 × W34,3 × H38,5 mm

★ Gewicht: 73,5 g

★ ausgezeichnete Verzerrungsstabilität

★ gute Umweltverträglichkeit (Aufprall, Vibration und Temperatur)



▶ Anwendungen

★ Absturzbericht, Ermüdungsüberwachung und Vorhersage

★ Windenergieerzeugung

★ Überwachung des Verkehrssystems, Analyse des Straßenbodens und Fehlererkennung der Hochgeschwindigkeitsbahn

★ Großmaschinen, Motoren

★ Niedrigfrequente Vibrationen und automatische Überwachung

★ Medizinische Ausrüstung

★ Brücke

★ Fahrzeug

★ Straßenruder



Das AKF398-Triaxialbeschleunigungsmesser ist ein von RION Technology unabhängig entwickeltes und hergestelltes Beschleunigungsmesser des Spannungsausgangstyps,die in vielen Bereichen verwendet werden kann, wie z. B. Vibrationsprüfung und AufprallprüfungDas Produkt verwendet analoge Spannungsausgabe, verschiedene Adresscodes können eingestellt werden, und mehrere Sensoren sind für eine lange Entfernung in Serie verbunden.die für die Mehrpunktmessung und Datenanalyse geeignet ist. AKF398 ist ein einkristallines silikonisches kapazitiver Sensor, der aus einem von Mi-Cro-Maschinen verarbeiteten Siliziumchip, einem leistungsfähigen ASIC zur Signalregelung,Ein Mikroprozessor zur Speicherung von KompensationswertenDieses Produkt hat einen geringen Stromverbrauch, eine kalibrierte, robuste Struktur und eine stabile Leistung.Die neue elektronische Konfiguration bietet Festkörperstrom für den Wiedereinsatz und umfassenden Schutz vor ÜberspannungDie Produkte weisen die Eigenschaften einer robusten Struktur, eines geringen Stromverbrauchs, einer hervorragenden Abweichungsstabilität usw. auf, um die Zuverlässigkeit der Produktion zu gewährleisten.



Spezifikationen

AKF398 Parameter Einheit
Reichweite ±2 ±4 ±8 ± 10 ± 20 ± 40 g
Abweichungskalibration < 1 < 1 < 1 < 1 < 1 < 1 mg/kg
Messung der Achse X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z Achse
Wiederholbarkeit der An/Aus-Leistung < 2 < 2 < 2 < 2 < 2 < 2 mg (max)
Empfindlichkeit (± 10%) 4 2 1 0.8 0.4 0.2 mA/g
Abweichungstemperaturkoeffizient 0.01 0.01 0.01 0.05 0.05 0.05 %/°C
Auflösung/Schwellenwert (@ 1Hz) < 1 < 1 < 1 < 1 < 1 < 1 mg (max)
Nichtlinearität < 05 < 05 < 08 < 1 < 1 < 1 % FS (max)
Frequenzantwort 500 500 500 500 500 500 Hz
Bandbreite (3 dB) 1000 1000 1000 1000 1000 1000 Hz
Empfindlichkeit gegenüber der Querschnittsachse 1 1 1 2 2 2 %
Empfindlichkeit gegenüber seitlichen Schwingungen 1 1 2 5 5 5 %
Resonanzfrequenz 2.4 2.4 2.4 5.5 5.5 5.5 KHz
Geräuschdichte 21 21 21 86.6 86.6 86.6 Bei der Prüfung der Qualität
0g Ausgang 12mA < 0005 < 0005 < 0005 < 0003 < 0003 < 0003 mA
Ausgangsstrom 4 bis 20 mA
Zuverlässig MIL-HDBK-217, Stufe zwei
Stoßbeständigkeit 100 g@11 ms,3 Achsrichtung (Halbseinschnitt)
Wiederherstellung <1ms(1000g, 1/2 sin 1ms, Schockwirkung auf der i-Achse)
Vibrationen 20 g Rms, 20~2000 Hz (Zufallsgeräusche, o, p, i pro Achse für 30 Minuten)
Einleitung (VDD_VSS) 9 bis 36 VDC
Betriebsstromverbrauch < 60mA @ 12 VDC
Anschluss Industrie-Standard-M12-Anschluss
Schutzgrad IP67
Gewicht Produktnettogewicht: 82 g, magnetische Basis: 48 g, L-förmige Adapterplatte 20 g
Abmessung

Produktgröße: 34,3*34,3*38,5 mm

Magnetische Adsorptionsbasisgröße: 34,23*34,23*6 mm

L-förmige Adapterplatten: 36*44*15 mm



Anschluss



Farbfunktion Schwarz Weiß Blau Braun Olivenöl
Leistung GND X-Achsen-Stromsignal Stromsignal auf der Y-Achse

Vcc 936V

Positiver Stromversorgungspol

Z-Achsen-Stromsignal
