PRODUKT-BESCHREIBUNG

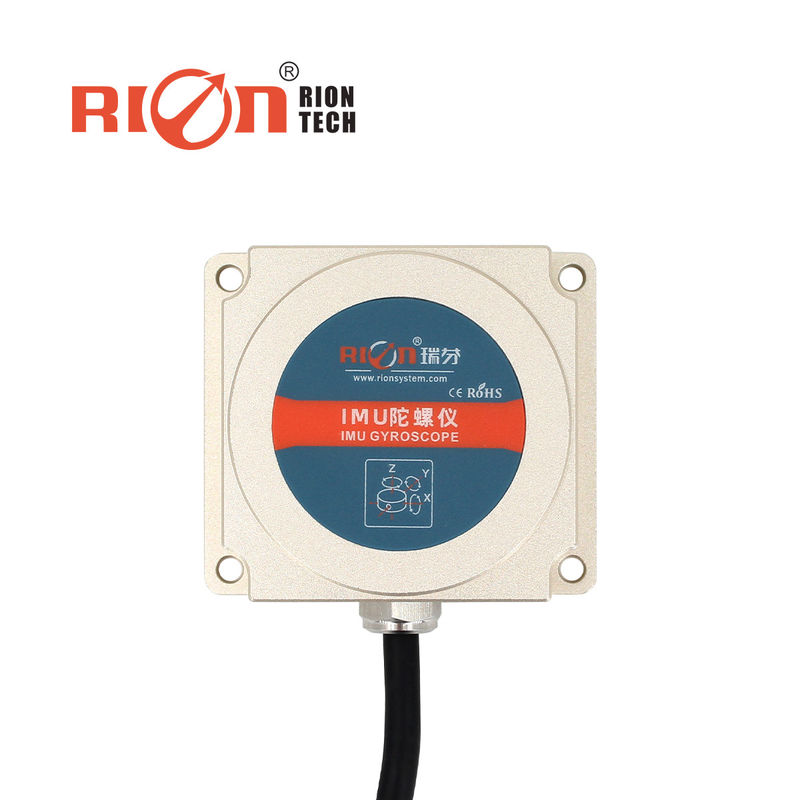

TL725D ist ein Gyroskop IMU, das auf Navigation für das automatische Fahren des landwirtschaftlichen Fahrzeugs spezialisiert wird. Mit dreiachsigem Gyroskop des eingebauten Industriellgrades und dreiachsigem Beschleunigungsmesser kann TL725D glatte Haltungsdaten unter der hohen ErschütterungsArbeitsbedingung noch ausgeben. Sich entwickelt basiert auf der MEMS-Trägheitsmaßplattform und dynamischen dem Haltungsalgorithmus der Winkelgeschwindigkeit des Gyroskops, gibt es dynamischen Neigungswinkel, horizontalen Azimut, dreiachsige Winkelgeschwindigkeit, dreiachsige Beschleunigung und vorwärts axiale Körperbeschleunigungsdaten in der Realzeit aus. es kann auch das Feedback, das Ertrag in der Realzeit durch den integralen Ertrag der Z-Achseneinzelachse zählt und erlaubt die Vorderräder des Fahrzeugs, sich drehte genau. Das TL725D wird besonders die automatische landwirtschaftliche Maschinerie beantragt, die darauf abzielen zu präzisieren und leistungsfähige Operation. Es ist eine unentbehrliche Komponente einer landwirtschaftlichen Maschinerie der neuen Generation.
Nein
|
Einzelteil
|
Daten
|
1
|
Dreiachsige Haltung
|
Azimut ±180°, Rolle angle±180°, Neigung angle±90
|
2
|
Bandbreite
|
>100Hz
|
3
|
Entschließung
|
300°/s
|
4
|
Nichtlinear
|
300°/s
|
5
|
Kreiselkompass-Strecke
|
300°/s
|
6
|
Null schräge Instabilität des Kreiselkompasses (Allan)
|
4.0°/h
|
7
|
Irrfahrtkoeffizient des Winkels (Allan)
|
0,25 °/sqrt (h)
|
8
|
Beschleunigungsmesserstrecke
|
±4g
|
9
|
Beschleunigungsentschließung
|
0.001g
|
10
|
Beschleunigungsgenauigkeit
|
1mg
|
11
|
Startzeit
|
250ms
|
12
|
Eingangsspannung
|
+9~36V
|
13
|
Gegenwärtig
|
35mA (12V)
|
14
|
Arbeitstemp
|
-40 | +80℃
|
15
|
Erschütterung
|
5g~10g
|
16
|
Schock
|
200g PK, 2ms, ½ Sinus
|
17
|
Gewicht
|
140g (ohne Kabel)
|
