Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: AKM390
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $235.00/Pieces
Verpackung Informationen: 1pcs Schwingungssensor in jedem inneren Kasten, 50pcs/ctn
Lieferzeit: 7 Tage für Proben
Zahlungsbedingungen: T/T, PAYPAL
Versorgungsmaterial-Fähigkeit: 3000 PC/Monat
Name: |
Vibrations-Sensor |
Ausgabe: |
0~5V |
Abweichungskalibrierung: |
<1mg> |
Empfindlichkeit (± 10%): |
1250mv/g |
Nichtlinearität: |
<0> |
Bandbreite (3DB): |
1000 Hz |
Name: |
Vibrations-Sensor |
Ausgabe: |
0~5V |
Abweichungskalibrierung: |
<1mg> |
Empfindlichkeit (± 10%): |
1250mv/g |
Nichtlinearität: |
<0> |
Bandbreite (3DB): |
1000 Hz |

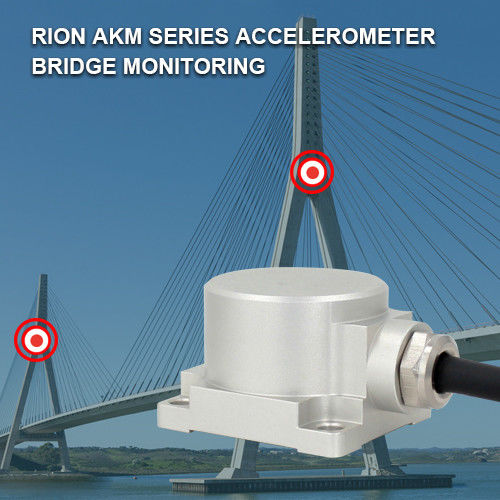

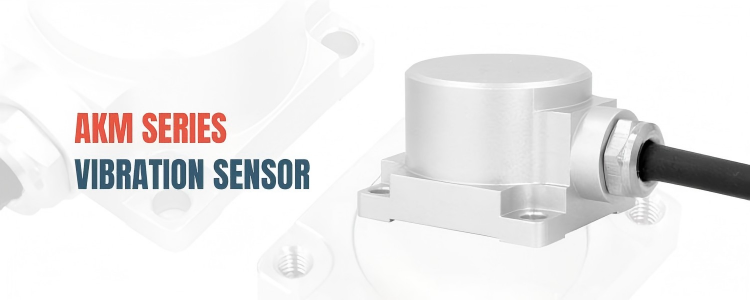

Beschleunigungsmelder für die Brücke, 3-richtungs-Vibrationsprüfmelder
▶Produkte, die in der EU hergestellt werden
★ Drei Achsen (X, Y, Z)
★ Ausgangsspannung: 0 ~ 5V
★ Stromversorgungsspannung: 9~36V
★ Stoßbeständigkeit: 2000G
★ Betriebstemperatur: -40 ° C ~ + 85 ° C
★ Lagertemperatur: -40 ° C ~ + 85 ° C
★ Ausgezeichnete Abweichungsstabilität, gute Umweltleistung (Schock, Vibration und Temperatur)
▶Anwendung des Produkts
★ Brücke
★ Automobil
★ Rollen
★ Windenergie
★ Medizinische Ausrüstung
★ Großmaschinen und Motoren
★ Niedrigfrequente Vibrationen und automatische Überwachung
★ Aufzeichnung von Unfällen, Überwachung und Vorhersage von Müdigkeit
★ Überwachung des Verkehrssystems, Analyse der Untergründe und Fehlererkennung der Hochgeschwindigkeitsbahn
Spezifikation
| AKM390 | Parameter | Einheit | |||||
| Messbereich | ±2 | ±4 | ±8 | ± 10 | ± 20 | ± 40 | g |
| Abweichungskalibrierung | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg/kg |
| Messachse | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | X, Y, Z | Achse |
| Wiederholbarkeit von Einschalt-/Ausschaltvorgang | < 2 | < 2 | < 2 | < 2 | < 2 | < 2 | mg (max) |
| Empfindlichkeit (± 10%) | 1250 | 625 | 312.5 | 250 | 125 | 62.5 | Ml/g |
| Temperaturkoeffizient der Abweichung | 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05 | %/°C |
| Auflösung/Schwellenwert (@ 1Hz) | < 1 | < 1 | < 1 | < 1 | < 1 | < 1 | mg (max) |
| Nichtlinearität | < 05 | < 05 | < 08 | < 1 | < 1 | < 1 | % FS (max) |
| Reaktionsfrequenz | 500 | 500 | 500 | 500 | 500 | 500 | Hz |
| Bandbreite (3DB) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | Hz |
| Empfindlichkeit gegenüber der Querschnittsachse | 1 | 1 | 1 | 2 | 2 | 2 | % |
| Empfindlichkeit gegenüber seitlichen Vibrationen | 1 | 1 | 2 | 5 | 5 | 5 | % |
| Resonanzfrequenz | 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5 | KHz |
| Geräuschdichte | 21 | 21 | 21 | 86.6 | 86.6 | 86.6 | Bei der Prüfung der Qualität |
| 0 G Ausgang 2,5 V | < 001 | < 001 | < 001 | < 0008 | < 0008 | < 0008 | mV |
| Ausgangsspannung | 0 bis 5 V | ||||||
| Zuverlässig | MIL-HDBK-217, Klasse II | ||||||
| Aufprallfestigkeit | 100 g @ 11 ms, triaxial (halbe Sinuswelle) | ||||||
| Wiederherstellungszeit | < 1 ms (1000 g, 1/2 sin 1 ms, Einfluss auf die i-Achse) | ||||||
| Vibrationen | 20 g RMS, 20-2000 Hz (Zufallsgeräusche, o, p, I 30 min pro Achse) | ||||||
| Eingabe (VDD _ VSS) | 9 bis 36 VDC | ||||||
| Betriebsstromverbrauch | < 60mA @ 12 VDC | ||||||
| Schutz | IP67 | ||||||
| Material | Luftfahrt- und Raumfahrtaluminium | ||||||
| Gewicht | Produktnettogewicht: ≤ 116 g, Magnetbasis: ≤ 50 g | ||||||
| Größe |
Produktgröße: L36 × W32 × H24mm Größe der Magnetadsorptionsbasisplatte: L36 × W32 × H7mm |
||||||
▶Anschluss
| FUNKTION der FARBE | Rot | Schwarz | Weiß | Grün | Grün |
|
DC9 ≈ 36 V Positiver Stromversorgungspol |
GND | Spannungssignal auf der X-Achse | Spannungssignal auf der Y-Achse | Spannungssignal der Z-Achse |
Größe
