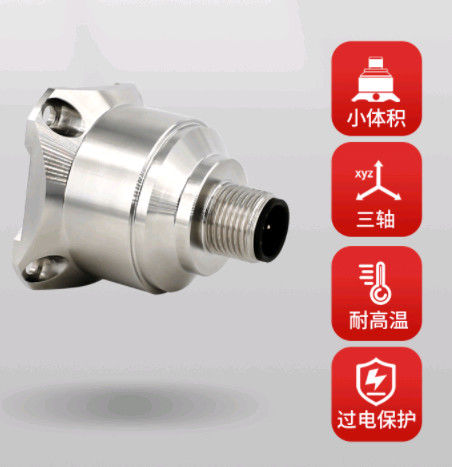

Hohe empfindliche Achsen-Entsprechung des MEMS-Beschleunigungs-Schwingungssensor-3/Digitalergebnis

Produktdetails

Herkunftsort: China

Markenname: RION

Zertifizierung: CE

Modellnummer: AKF39

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 1

Preis: 240

Verpackung Informationen: Karton mit Schwamm

Lieferzeit: 7 Tage für Probe

Zahlungsbedingungen: T/T, L/C

Versorgungsmaterial-Fähigkeit: 1000/month

Erhalten Sie besten Preis
Kontakt jetzt
Spezifikationen
Hervorheben:

3 Achsen-Beschleunigungs-Schwingungssensor

,

MEMS-Beschleunigungs-Schwingungssensor

,

3 Achsen-MEMS basierter Beschleunigungsmesser

Produktbezeichnung:
Beschleunigungsmesser
Reichweite:
2/4/8/10/20/40g
Wiederholbarkeit der An/Aus-Leistung:
< 2 mg
Nichtlinearität:
< 0,5% FS
Bandbreite (3DB):
500 Hz
Empfindlichkeit gegenüber der Querschnittsachse:
1%
Produktbezeichnung:
Beschleunigungsmesser
Reichweite:
2/4/8/10/20/40g
Wiederholbarkeit der An/Aus-Leistung:
< 2 mg
Nichtlinearität:
< 0,5% FS
Bandbreite (3DB):
500 Hz
Empfindlichkeit gegenüber der Querschnittsachse:
1%
Beschreibung
Hohe empfindliche Achsen-Entsprechung des MEMS-Beschleunigungs-Schwingungssensor-3/Digitalergebnis

Hochempfindlicher Vibrationssensor, MEMS-Vibrationszähler, 3-Achsen-analoge/digitale Ausgangsbeschleunigungssensor









▶ Anwendung

★ Absturzprotokolle, Ermüdungsüberwachung und -vorhersage

★ Windenergieerzeugung
★ Niedrigfrequente Vibrationen und automatische Überwachung

★ Fahrzeug

★ Großmaschinen, Motoren

★ Armamentarium

★ Brücke

★ Straßenruder



AKF392T (RS232, RS485, TTL-Ausgabe, Protokoll 68, Modbus-Protokoll optional) Parameter Einheit
Reichweite ±2 ±4 ±8 ± 10 ± 20 ± 40 g
Abweichungskalibration < 1 < 1 < 1 < 1 < 1 < 1 mg/kg
Messung der Achse X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z Akziale
Wiederholbarkeit der An/Aus-Leistung < 2 < 2 < 2 < 2 < 2 < 2 mg (max)
Abweichungstemperaturkoeffizient 0.01 0.01 0.01 0.01 0.01 0.01 %/°C (typischer Wert)
Auflösung/Schwellenwert (@ 1Hz) < 1 < 1 < 1 < 1 < 1 < 1 mg (max)
Nichtlinearität < 05 < 08 < 1 < 1 < 1 < 1 % FS (max)
Bandbreite (3 dB) 500 500 500 500 500 500 Hz
Empfindlichkeit gegenüber der Querschnittsachse 1 1 1 2 2 2 %
Empfindlichkeit gegenüber seitlichen Schwingungen 1 1 2 5 5 5 %
Geräuschdichte 21 21 21 86.6 86.6 86.6 Bei der Prüfung der Qualität
Resonanzfrequenz 2.4 2.4 2.4 5.5 5.5 5.5 KHz
68 Protokoll automatische Ausgabe 5Hz, 10Hz, 25Hz, 50Hz, 100Hz, 200Hz, 500Hz, 1000Hz
MODBUS automatische Ausgangsrate 10Hz, 25Hz, 50Hz
Ausgabeoberfläche Das System ist in der Lage, die Daten zu verarbeiten.
Protokoll Rion-Standardprotokoll und Modbus-Rtu-Protokoll
Eingang ((Vdd_Vss) 9 bis 36 VDC
Aktueller Verbrauch < 60mA @ 12 VDC
Anschluss Branchenüblicher M12-Anschluss
Gewicht Produktnettogewicht: 82 g, magnetische Basis: 48 g, L-förmige Adapterplatte 20 g
Größe

Produktgröße: 34,3*34,3*38,5 mm

Magnetische Adsorptionsbasisgröße: 34,23*34,23*6 mm

L-förmige Adapterplatten: 36*44*15 mm





AKF390 (0-5V Ausgang) Parameter Einheit
Reichweite ±2 ±4 ±8 ± 10 ± 20 ± 40 g
Abweichungskalibration < 1 < 1 < 1 < 1 < 1 < 1 mg/kg
Messung der Achse X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z Achse
Wiederholbarkeit der An/Aus-Leistung < 2 < 2 < 2 < 2 < 2 < 2 mg (max)
Empfindlichkeit (± 10%) 1250 625 312.5 250 125 62.5 Ml/g
Abweichungstemperaturkoeffizient 0.01 0.01 0.01 0.05 0.05 0.05 %/°C
Auflösung/Schwellenwert (@ 1Hz) < 1 < 1 < 1 < 1 < 1 < 1 mg (max)
Nichtlinearität < 05 < 05 < 08 < 1 < 1 < 1 % FS (max)
Frequenzantwort 500 500 500 500 500 500 Hz
Bandbreite (3DB) 1000 1000 1000 1000 1000 1000 Hz
Empfindlichkeit gegenüber der Querschnittsachse 1 1 1 2 2 2 %
Empfindlichkeit gegenüber seitlichen Schwingungen 1 1 2 5 5 5 %
Resonanzfrequenz 2.4 2.4 2.4 5.5 5.5 5.5 KHz
Geräuschdichte 21 21 21 86.6 86.6 86.6 Bei der Prüfung der Qualität
0g Ausgang 2,5 V < 001 < 001 < 001 < 0008 < 0008 < 0008 mV
Ausgangsspannung 0 bis 5 V
Eingang ((Vdd_Vss) 9 bis 36 VDC
Aktueller Verbrauch < 60mA @ 12 VDC
Anschluss Industrie-Standard-M12-Anschluss
Schutzgrad IP67
Gewicht Produktnettogewicht: 82 g, magnetische Basis: 48 g, L-förmige Adapterplatte 20 g
Abmessung

Produktgröße: 34,3*34,3*38,5 mm

Magnetische Adsorptionsbasisgröße: 34,23*34,23*8,1 mm

L-förmige Adapterplatten: 36*44*15 mm





AKF398 (4-20mA Ausgang) Parameter Einheit
Reichweite ±2 ±4 ±8 ± 10 ± 20 ± 40 g
Abweichungskalibration < 1 < 1 < 1 < 1 < 1 < 1 mg/kg
Messung der Achse X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z X, Y, Z Achse
Wiederholbarkeit der An/Aus-Leistung < 2 < 2 < 2 < 2 < 2 < 2 mg (max)
Empfindlichkeit (± 10%) 4 2 1 0.8 0.4 0.2 mA/g
Abweichungstemperaturkoeffizient 0.01 0.01 0.01 0.05 0.05 0.05 %/°C
Auflösung/Schwellenwert (@ 1Hz) < 1 < 1 < 1 < 1 < 1 < 1 mg (max)
Nichtlinearität < 05 < 05 < 08 < 1 < 1 < 1 % FS (max)
Frequenzantwort 500 500 500 500 500 500 Hz
Bandbreite (3 dB) 1000 1000 1000 1000 1000 1000 Hz
Empfindlichkeit gegenüber der Querschnittsachse 1 1 1 2 2 2 %
Empfindlichkeit gegenüber seitlichen Schwingungen 1 1 2 5 5 5 %
Resonanzfrequenz 2.4 2.4 2.4 5.5 5.5 5.5 KHz
Geräuschdichte 21 21 21 86.6 86.6 86.6 Bei der Prüfung der Qualität
0g Ausgang 12mA < 0005 < 0005 < 0005 < 0003 < 0003 < 0003 mA
Ausgangsstrom 4 bis 20 mA
Einleitung (VDD_VSS) 9 bis 36 VDC
Betriebsstromverbrauch < 60mA @ 12 VDC
Anschluss Industrie-Standard-M12-Anschluss
Schutzgrad IP67
Gewicht Produktnettogewicht: 82 g, magnetische Basis: 48 g, L-förmige Adapterplatte 20 g
Größe

Produktgröße: 34,3*34,3*38,5 mm

Magnetische Adsorptionsbasisgröße: 34,23*34,23*8,1 mm

L-förmige Adapterplatten: 36*44*15 mm





Meßrichtung

Hohe empfindliche Achsen-Entsprechung des MEMS-Beschleunigungs-Schwingungssensor-3/Digitalergebnis 0

Hohe empfindliche Achsen-Entsprechung des MEMS-Beschleunigungs-Schwingungssensor-3/Digitalergebnis 1

Hohe empfindliche Achsen-Entsprechung des MEMS-Beschleunigungs-Schwingungssensor-3/Digitalergebnis 2
