Farbe des Kabels Definition |
Schwarz | Rot | Gelb | Grün |
|
GND Leistung negativ |
Gleichspannung 5V Leistung positiv |
TTL/RS232 ((RXD) Oder RS485 (D-) |
TTL/RS232 (TXD) Oder RS485 (((D+) |
Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: HCM385B-485
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $445.00/Units
Verpackung Informationen: Sensor des Kompassses 1pcs in jedem Kasten mit sicherem Schwamminnere, 100pcs/ctn
Lieferzeit: 7 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: Einheit 1000/Einheiten pro Monatskompass-Sensor sind verfügbar
Gebrauch: |
Kursfindung |
Theorie: |
Magnetic-Richtungsmessung |
Ausgabe: |
RS485 |
Beste Überschriftgenauigkeit: |
0.5 Grad |
Nickbereich: |
+/-85° |
Gewicht: |
130 g |
Ausgangsfrequenz: |
20Hz |
Produktion: |
IP67 |
Gebrauch: |
Kursfindung |
Theorie: |
Magnetic-Richtungsmessung |
Ausgabe: |
RS485 |
Beste Überschriftgenauigkeit: |
0.5 Grad |
Nickbereich: |
+/-85° |
Gewicht: |
130 g |
Ausgangsfrequenz: |
20Hz |
Produktion: |
IP67 |

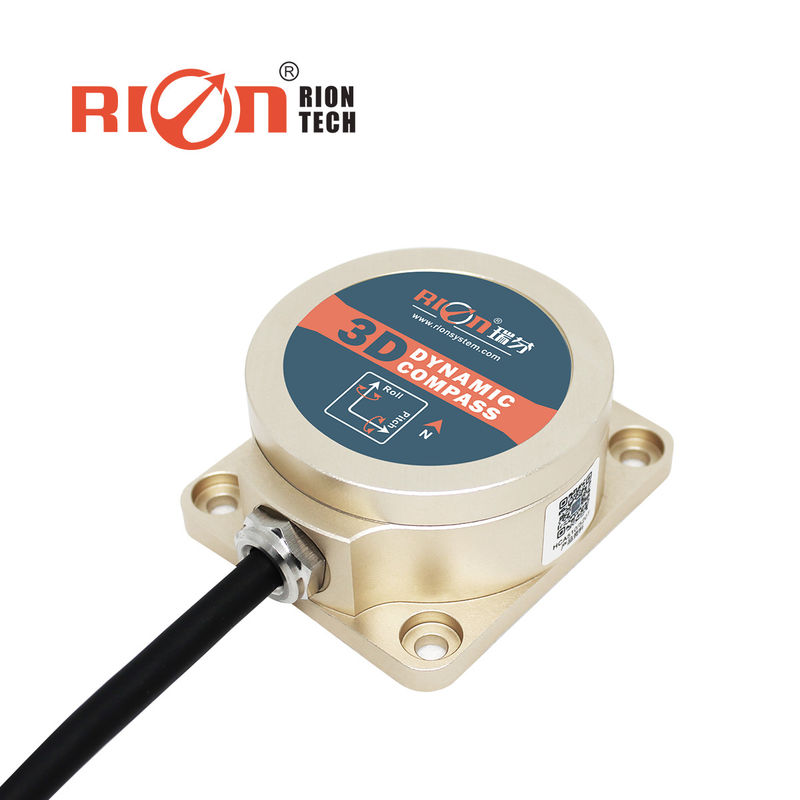

HCM385B kostengünstiger elektronischer 3D-Kompass mit harter und weicher magnetischer Kalibrierung
HCM380B/HCM385B-MP ist ein kostengünstiger 3D-elektronischer Kompass. Er verwendet die 24-Punkte-Kalibrierungsmethode, die eine stärkere Störungshemmung und eine einfache Bedienung aufweist.und verwendet ein hochpräzises Beschleunigungsmessgerät zur Neigungskompensation, so dass es bei jeder Werkzeugoberfläche bei Rollen innerhalb von ± 180 ° hochdruckgenaue Richtungsdaten liefern kann. Bei festen Störungen kann es trotzdem hochdruckgenaue Messdaten liefern, RS232, RS485,TTL-Mehrfach-Kommunikations-Schnittstellen sind optional.
Das Produkt enthält ein dreiachsiges Magnetometer und ein dreiachsiges Beschleunigungsmesser mit hoher Auflösung und starker Geräuschschutzfähigkeit.hochstabiles Produkt mit geringer Größe und geringem StromverbrauchEs wird in vielen Bereichen wie Handheld-Geräten, mobilen Geräten, Antennenstabilisierung, Fahrzeugen und Systemintegration eingesetzt.Das Produkt kann mit einer versiegelten Verpackung oder einer Leiterplatte bestellt werden.
★ Karte der Seefahrt
★ Infrarotbildner
★ ROV Unterwasser-Roboter-Navigation
★ GPS-Integrierte Navigation
★ Ozeanographischer Tester
★ Karte ergänzender Plotter
★ Antennen-Servo-Steuerung
★ Kursgenauigkeit: 0,5°
★ Rollmessbereich: ± 180°
★ Neigung Auflösung: 0,1°
★ Neigungsgenauigkeit: <0,2° (Full Range)
★ Arbeitstemperatur: -40°C bis +85°C
★ Größe: L57×W49×H25.5mm
★ Mit harter und weicher magnetischer Kalibrierung
★ RS232/RS485/TTL-Ausgabe
| HCM380B/HCM385B-MP-Parameter |
||
| Ausgabe | Beste Kursgenauigkeit | 0.5° |
| Entschließung | 0.1° | |
| Neigung | Genauigkeit der Tonhöhe | 0.1°<15°(Messbereich) |
| 0.1°<30° (Messbereich) | ||
| 0.1°<60° (Messbereich) | ||
| 0.2°<85° (Messbereich) | ||
| Tonhöhenbereich | ± 85° | |
| Rollgenauigkeit | 0.1°<15° (Messbereich) | |
| 0.1°<30° (Messbereich) | ||
| 0.1°<60° (Messbereich) | ||
| 0.2°<180° (Messbereich) | ||
| Rollbereich | ± 180° | |
| Entschließung | 0.1° | |
| Kalibrierung | Hardmagnetische Kalibrierung | Erhältlich |
| Weichmagnetische Kalibrierung | Erhältlich | |
| Methode zur Kalibrierung von magnetisch gefilter Interferenz | 24 Kalibrierpunkte | |
| physikalische Eigenschaften | Abmessung | L57 × W49 × H25,5 mm |
| Gewicht | 130 g (kabel nicht inbegriffen) | |
| Das System ist in der Lage, die Daten zu verarbeiten. | Direktleitkabel | |
| Schnittstellenmerkmale | Start Verzögerung | < 50 ms |
| Maximale Ausgangsrate | 20 Hz/s | |
| Kommunikationsrate | 2400 bis 115200 baud | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Macht | Leistungsspannung | Gleichspannung + 5V |
| Strom (maximal) | 30 mA | |
| Idealer Strom | 26 mA | |
| Schlafmodus | TBD | |
| Umwelt | Arbeitszeitnehmer. | -40°C+85°C |
| Speichertemperatur. | -40°C+85°C | |
| Schlagbeständigkeit | 100 g | |
| Schutz | IP67 | |
| Elektromagnetische Verträglichkeit | Nach EN61000 und GBT17626 | |
| MTBF | ≥ 98000 Stunden/Zeit | |
| Isolierwiderstand | ≥ 100 MΩ | |
| Anit-Impact | 100 g@11 ms, Achsrichtung (Halbsinusoid) | |
| Schlagschutz | 10 gms, 10 ‰ 1000 Hz | |
HCM380B Einzelplatte Kabelverbindung:
|
Farbe des Kabels Definition |
Schwarz | Rot | Gelb | Grün |
|
GND Leistung negativ |
Gleichspannung 5V Leistung positiv |
TTL/RS232 ((RXD) Oder RS485 (D-) |
TTL/RS232 (TXD) Oder RS485 (((D+) |
