Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: DCM301B
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: $235.00/Pieces 1-99 Pieces
Verpackung Informationen: 1pcs/polybag, Kasten 20pcs/inner mit Schwamm, 200pcs/ctn
Lieferzeit: 5 Tage für Proben
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 30000-teilig/Stücke pro Woche
Überschrift von Genauigkeit:: |
0.5-0.8 |
Kippen Sie Winkelmessbereich: |
+/-90deg |
Kippen Sie Winkelentschließung: |
0.1 |
Kippen Sie Winkelgenauigkeit: |
0.3 |
Breites temperatur: |
-40~ +85C |
Stromversorgung: |
DC5V |
Ausgabeschnittstelle: |
Standard-RS232/RS485/TTL optional |
Kalibrierung: |
2D |
Überschrift von Genauigkeit:: |
0.5-0.8 |
Kippen Sie Winkelmessbereich: |
+/-90deg |
Kippen Sie Winkelentschließung: |
0.1 |
Kippen Sie Winkelgenauigkeit: |
0.3 |
Breites temperatur: |
-40~ +85C |
Stromversorgung: |
DC5V |
Ausgabeschnittstelle: |
Standard-RS232/RS485/TTL optional |
Kalibrierung: |
2D |

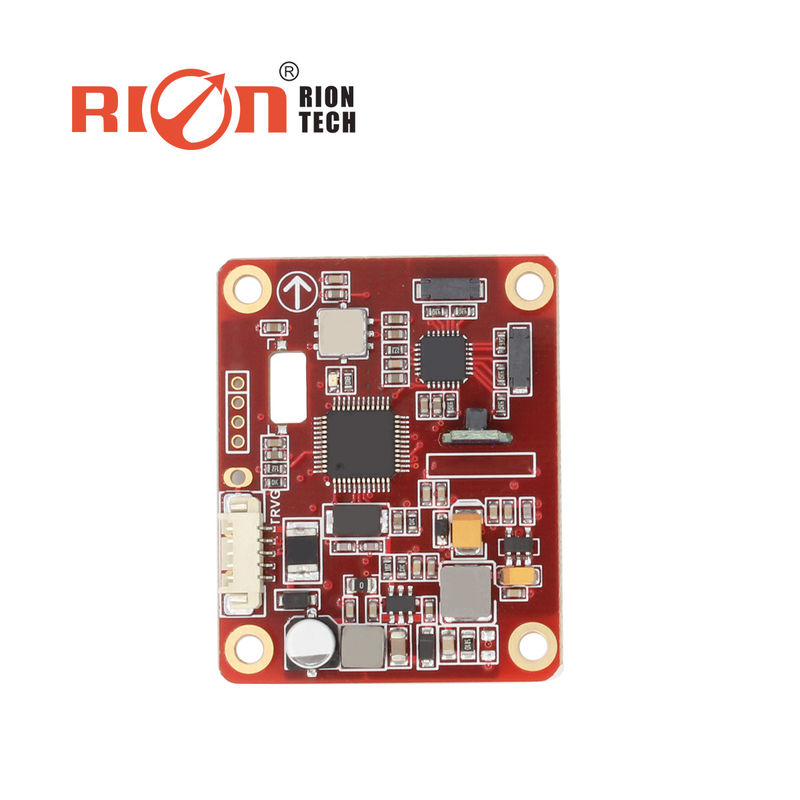

Triaxial DCM301B Digitales Kompassmodul Flächenkalibrierung Magnetometer
Allgemeine Beschreibung
DCM301B ist einHochpräzisions-3D-elektronischer Kompass mit dem 2D-Flächenkalibrationsalgorithmus, die Kalibrierung braucht keine 3D-Haltung Neigung, nur flache Position Rotation einen Kreis, um den Kalibrierungsprozess abzuschließen.Die Kompasse wird durch einen Kalibrier-Algorithmus im magnetischen Intervall ausgeschaltet.SchädelUmgebungnDie Kommission301B integrierter dreiachsiger Fluxgate-Sensor, der sich in Echtzeit durch den Zentralprozessor bewegt und mit Hilfe eines dreiachsigen Beschleunigungsmessers die Richtungskompensation für den breiten Neigungswinkel vornimmt,Um sicherzustellen, dass der Kompass immer noch hochpräzise Kursdaten liefern kann, wenn der Neigungswinkel bis zu± 90°.Elektronischer Kompass, integrierte hochpräzise MCU-Steuerung, verschiedene Ausgangsmodi, Standardschnittstellen einschließlich RS232/RS485/TTL und andere Schnittstellen,und akzeptieren Sie andere Kommunikationsoberflächenanpassungen.
Eigenschaften:
Anwendung:
| Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. | Parameter | |
| Kompassrichtung | Die beste Kursgenauigkeit (RMS) | 00,5° Neigung < 10° |
| 10,0° Neigung < 30° | ||
| 20,0° Neigung < 40° | ||
| 20,5° Neigung < 70° | ||
| Entschließung | 0.1° | |
| Kompassneigungsparameter | Schallgenauigkeit ((RMS)) | 0.1°<15°(Messbereich) |
| 0.2°<30° (Messbereich) | ||
| 0.3°<60° (Messbereich) | ||
| 0.3°<85° (Messbereich) | ||
| Schrägkeitsbereich | ± 85° | |
| Rollgenauigkeit ((RMS)) | 0.1°<15°(Messbereich) | |
| 0.2°<30° (Messbereich) | ||
| 0.3°<60° (Messbereich) | ||
| 0.3°<85° (Messbereich) | ||
| Rollen Neigungsbereich | ± 85° | |
| Entschließung | 0.1° | |
| Der beste Neigungskompensationsbereich | < 40° | |
| Kalibrierung | Kalibrierung mit Hart-Eisen | - Ja, das ist es. |
| Kalibrierung mit Weicheisen | - Ja, das ist es. | |
| Methode zur Kalibrierung von Magnetfeldinterferenzen | Flugzeugdrehung in einem Kreis ((2D-Kalibrierung) | |
| Körperliche Merkmale | Abmessung | L60 × W59 × H29mm |
| Gewicht | PCB: 20 g, mit Schale: 100 g | |
| Anschlüsse für die RS-232/RS485/TTL-Schnittstelle | 5PIN-Verbindung | |
| Schnittstellenmerkmale | Verzögerung des Starts | < 50 ms |
| Maximale Ausgangsrate | 20 Hz/s | |
| Kommunikationsrate | 2400 bis 19200 baud | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Macht | Stromversorgung | (Standard) Gleichspannung + 5V |
| (auf maßgeschneiderte Weise) DC9 ≈ 36 V | ||
| Strom (maximal) | 40 mA | |
| Idealer Modus | 30 mA | |
| Schlafmodus | TBD | |
| Umwelt | Betriebsbereich | -40°C+85°C |
| Lagertemperatur | -40°C+85°C | |
| Widerstandsschlagleistung | 2500 g | |
| Elektromagnetische Kompatibilität | Nach EN61000 und GBT17626 | |
| MTBF | ≥ 40000 Stunden/Zeiten | |
| Isolierung | ≥ 100 M | |
| Schlagschutz | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | |
| Antivibration | 10 gms, 10 ‰ 1000 Hz | |
