Produktdetails
Herkunftsort: Guangdong, China
Markenname: RION
Zertifizierung: CE, ISO
Modellnummer: HCM375
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Einheiten 1
Preis: $438.00/Units
Verpackung Informationen: Kartone
Lieferzeit: 7 Tage für Probe
Zahlungsbedingungen: T/T, Paypal
Versorgungsmaterial-Fähigkeit: 3000 PC pro Monat
Gehäuse: |
Aluminium |
Größe: |
L110 X W19.5 XH19.5 mm |
Beste Überschriftgenauigkeit: |
0.3deg |
Rollbereich: |
+/-180deg |
Nickbereich: |
+/-180deg |
Betriebstemperatur: |
-40 °C ~ + 85 °C |
Lagertemperatur: |
-40 °C ~ +100 °C |
Produktion: |
IP67 |
Gehäuse: |
Aluminium |
Größe: |
L110 X W19.5 XH19.5 mm |
Beste Überschriftgenauigkeit: |
0.3deg |
Rollbereich: |
+/-180deg |
Nickbereich: |
+/-180deg |
Betriebstemperatur: |
-40 °C ~ + 85 °C |
Lagertemperatur: |
-40 °C ~ +100 °C |
Produktion: |
IP67 |

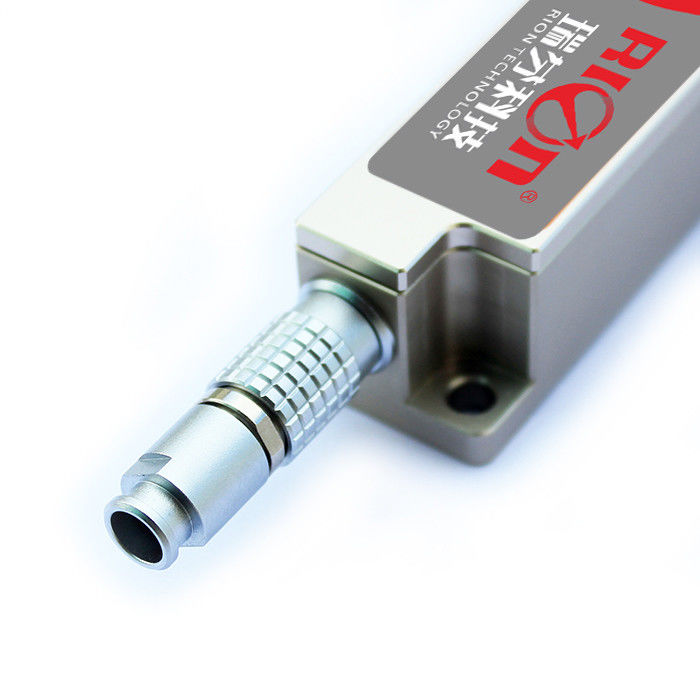

HCM375 30mA Aluminium 3D-Digitalkompass Roll Pitch Winkel Neigung Sensor
Produkte
Der HCM370B/HCM375 B-N ist ein hochpräziser dreidimensionaler Kompass mit hoher Auflösung, starker Geräuschdichtigkeit und stabiler Temperaturverschiebung.Es verwendet fortschrittliche Kalibrier-Algorithmen aus hartem und weichem Eisen und verwendet hochpräzise Beschleunigungsmessgeräte zur Neigungskompensation, so daß sein Rollwinkel bei jeder Werkzeugfläche von 360° hochgenaue Richtungsdaten liefern kann.Dieses Produkt kann immer noch eine hohe Messgenauigkeit aufrechterhalten.
Langes Bandvolumen mit einer Breite von nur 1,95 cm. Erreicht IP67-Wasserdichte, ist es besser geeignet für Bohrmessungen. Es hat die Eigenschaften kleiner Größe und geringer Stromverbrauch,und kann schnell und bequem in verschiedene Produkte integriert werdenDas Produkt kann mit kompletten Verpackungen oder Leiterplatten bestellt werden.
Dieses Produkt enthält einen dreiachsigen Magnetfeldsensor und einen dreiachsigen Beschleunigungssensor,Berechnet die Kursdaten in Echtzeit über einen industriellen Mikrocomputer mit einem einzigen Chip mit hoher Zuverlässigkeit und starker Anti-Interferenzfähigkeit, und verwendet ein dreiachsiges Beschleunigungsmesser, um den Kurs für eine breite Palette von Neigungswinkeln zu kompensieren, was ein Produkt mit hoher Leistung und Stabilität ist.Es wird häufig in Handgeräten verwendet, mobile Geräte, Antennenstabilisierung, Fahrzeuge, Systemintegration und viele andere Bereiche.
Hauptmerkmal
★ Kursgenauigkeit: 0,5°
★ Rollmessbereich: ± 180°
★ Neigung Auflösung: 0,1°
★ Neigungsgenauigkeit: <0,2° (Full Range)
★ Arbeitstemperatur: -40°C bis +85°C
★ Abmessungen: L111,5 × W19,5 × H19,5 mm
★ Mit harter und weicher magnetischer Kalibrierung
★ Satelliten-Antenne Suchsatellit
★ Vermessung und Kartierung der Seefahrt
★ GPS-Integrierte Navigation
★ Antennen-Servo-Steuerung
★ Infrarotbildner
★ Laser-Rangefinder
★ Karte für Plotter
★ Ozeanographische Messgeräte
| HCM370B / HCM375B-N | Parameter | |
| Ausgabe | Genauigkeit der Richtung | 0.5° |
| Entschließung | 0.1° | |
| Kompassneigungsparameter | Genauigkeit der Tonhöhe | 0.1°<15°(Messbereich) |
| 0.1°<30° (Messbereich) | ||
| 0.1°<60° (Messbereich) | ||
| 0.2°<85° (Messbereich) | ||
| Tonhöhenbereich | ± 85° | |
| Genauigkeit der Rollen | 0.1°<15° (Messbereich) | |
| 0.1°<30° (Messbereich) | ||
| 0.1°<60° (Messbereich) | ||
| 0.2°<180° (Messbereich) | ||
| Rollbereich | ± 180° | |
| Entschließung | 0.1° | |
| Kalibrierung | Hardmagnetische Kalibrierung | Erhältlich |
| Weichmagnetische Kalibrierung | Erhältlich | |
| Methode zur Kalibrierung von magnetisch gefilter Interferenz |
Drehen 360° horizontal; Vertikale Drehung (optional) |
|
| Physikalische Eigenschaften | PCBA-Größe | L76 × W16.5 × H9.3 mm |
| PCBA-Gewicht | ≤ 10 g (ohne Enddraht) | |
| PCBA-Terminalleitung | 30 cm Schraubdraht | |
| Größe des Wohnpakets | L111,5 × W19,5 × H19,5 mm | |
| Gewicht der Wohnungspakete | ≤ 85 g (ohne Kabel) | |
| Verbindungskabel für Gehäuse | Standard 1 m 5 PIN-Aerialanschlusskabel | |
| Ausgabeoberfläche | RS232/RS485/TTL (optional) | |
| Schnittstelle | Start Verzögerung | < 50 ms |
| Maximale Ausgangsrate | 20 Hz/s | |
| Kommunikationsrate | 2400 bis 115200 baud (Standard 9600) | |
| Ausgabeformat | Binäres Hochleistungsprotokoll | |
| Stromversorgung | Leistungsspannung | (Standard) Gleichspannung + 5V |
| Strom (maximal) | 30 mA | |
| Idealer Strom | 26 mA | |
| Schlafmodus | TBD | |
| Umwelt | Arbeitszeitnehmer. | -40°C bis +85°C |
| Speichertemperatur. | -40°C bis +85°C | |
| Schlagbeständigkeit | 100 g | |
| Schutzniveau | IP67 | |
| Elektromagnetische Kompatibilität | Nach EN 61000 und BT 17626 | |
| MTBF | ≥ 98000 Stunden/Zeit | |
| Isolierwiderstand | ≥ 100 MΩ | |
| Anit-Impact | 100 g@11 ms,3 Achsrichtung (Halbseinschnitt) | |
| Antischock | 10 gms, 10 ‰ 1000 Hz | |
A: Entsprechend Ihrer Anwendung wählen Sie die Messachse, den entsprechenden Messbereich, die wichtigsten Parameter der Ausgabe aus, oder wenn Sie sich nicht sicher sind, kontaktieren Sie uns bitte so bald wie möglich.Unsere Mitarbeiter werden das erste Mal mit Ihnen in Kontakt treten und Ihnen die beste Lösung und den günstigsten Preis bieten.
F: Welche Zahlungsmethoden gibt es?
A: Wir unterstützen T / T und Paypal Methoden, Sie können eine wählen, nach der Zahlung, bitte informieren Sie uns rechtzeitig, so dass wir Ihre Bestellung arrangieren und liefern die Waren so schnell wie möglich.
F: Wie wäre es mit der Lieferzeit für die Bestellung?
A: Nachdem wir Ihre Zahlung erhalten haben, werden die Proben in 3-7 Werktagen versandt. Bei Massenbestellung bestätigen Sie bitte im Voraus den Lieferplan mit unserem Verkaufspersonal, um unnötige Verzögerungen zu vermeiden.
F: Wie wäre es mit der Qualitätsprüfung vor dem Versand?
Wir haben mehrere Prüfstellen werden in strenger Übereinstimmung mit den Anforderungen der Inspektion der Warenqualität und Funktionen, um die Qualität jedes mit 100% qualifizierte Produkt zu gewährleisten,und die Produkte werden vor dem Versand erneut überprüft/getestet, um sicherzustellen, dass keine Probleme auftreten..
F: Was sind die Transportmethoden?
A: Sie können einen Kurier für die Abholung von Waren von unserer Firma arrangieren, oder geben Sie Ihre internationale Express-Konto-Nummer, um für Ihren lokalen Kurier zu bezahlen, nachdem die Waren in Ihre Hände gelangen,aber auch Lieferung per DHL, FEDEX, UPS, TNT, EMS... usw. über unseren Spediteur.
F: Wie wäre es mit dem Kundendienst?
A: Bitte überprüfen Sie den Zustand des Pakets in der Zeit nach Erhalt der Waren so schnell wie möglich, und Produktleistungstest, wenn ein Qualitätsproblem bitte kontaktieren Sie uns zuerst,Wir werden uns so schnell wie möglich mit Ihren Problemen und Rückmeldungen befassen..
F: Was ist mit der Produktgarantie und dem Reparaturservice?
A: Garantie für ein Jahr. Im Allgemeinen können wir den Reparaturservice kostenlos anbieten, wenn er nicht innerhalb eines Jahres beschädigt ist. Einzelne Fälle können auf 3 Jahre oder länger verlängert werden.Wenn über einen bestimmten Garantiezeitraum oder durch den Benutzer verursachte Schäden, werden wir eine angemessene Gebühr nach der tatsächlichen Situation berechnen.
F: Sind die Proben kostenlos erhältlich?
A: Bei der ersten Zusammenarbeit müssen wir die Kosten für die Proben berechnen, weil unsere Produkte der Industrie gehören und von hoher Qualität sind.Daher sind die Kosten wesentlich teurer als die durchschnittlichen KonsumgüterWenn wir in Zukunft mehrmals eng zusammenarbeiten, werden wir in Erwägung ziehen, nach Ihren spezifischen Anforderungen kostenlose Proben zu beantragen und Ihnen zu schicken,Danke für Ihr Verständnis..
Ich wünsche Ihnen eine angenehme Zusammenarbeit!
