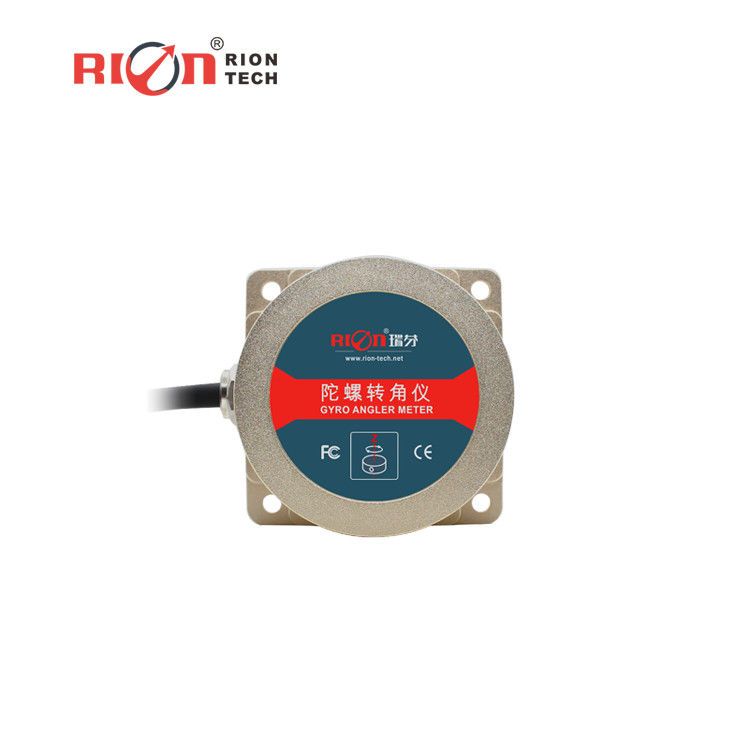

TL740D-Navigationsanlage imu Gierungs-Sensor und KOMPASS 3D DIGITAL, Beschleunigung mit 3 Achsen und Gyroskopfunktion mit 3 Achsen
▶HAUPTMERKMALE
★ Azimut gab ★ starken Erschütterungswiderstand ★ Leichtgewichtler aus
★ langes Leben, starkes Stabilität ★ kosteneffektives ★ ganz Festkörper
★ kompaktes u. helles Entwurf ★ CAN2.0A/CAN2.0B gab optionale ★ DC9~36V Stromversorgung aus
▶ANWENDUNG
★ AGV-LKW ★ Auto-Navigation ★ 3D virtuelle Realität
★ Plattformstabilität ★ Selbstsicherheitssystem ★ UAV/Roboter
★ Turck-angebrachte Satellitenantennen-Ausrüstung ★ industrielle Steuerung
▶ALLGEMEINE BESCHREIBUNG
TL740D ist RION-TECH der eckige Kreiselkompass-Sensor neuentwickelten horizontalen Azimuts, der auf spätester MEMS-Trägheitsmaßplattform, mittels des dynamischen Haltungsalgorithmus für die Winkelgeschwindigkeit des Gyroskops basiert, es kann den Azimut der Fördermaschine gleichzeitig ausgeben. Des Produkt inernal integrierten RIONS Patent-Trägheitsnavigationsder algorithmus, durch das Modell der HaltungsWinkelangabefusion, kann das Antriebproblem der kurzen Zeit des Kreiselkompasses so viel wie möglich lösen.
Dieses Produkt wird besonders für Roboterauto, AVG-Fahrzeug-Azimutorientierung, Haltungskontrolle benutzt und andere in Verbindung stehende Anwendungen des UAV, anstelle der Stangen-Führermängel des traditionellen Roboterfahrzeugs magnetischen, kein Bedarf am Standortplan des Magnetstreifens, ist die notwendigen Navigationskomponenten für die nächste Generation der automatischen Spur des Roboterfahrzeugs und des Fahrens.
 TL740D |
PARAMETER |
| Mesure-Strecke | Azimut (±180°) |
| Erwerbsbandbreite | >100Hz |
| Entschließung | 0.01° |
| Azimutgenauigkeit | <0> |
| Positionsgenauigkeit | <2mm> |
| Nichtlinear | 0,1% von Rumpfstation |
| Maximale Winkelrate | 150°/s |
| Beschleunigungsmesserstrecke | ±4g |
| Acceleroemter-resultuion | 0.001g |
| Acceleroemter-Genauigkeit | 5mg |
| Anfangszeit | 5s (statisch) |
| Eingangsspannung | +9V~36V |
| Gegenwärtig | 60mA (12V) |
| Arbeitstemp. | -40 | +85℃ |
| Speichertemp. | -40 | +85℃ |
| Erschütterung | 5g~10g |
| Auswirkung | 200g PK, 2ms, ½ Sinus |
| Berufsleben | 10 Jahre |
| Ausgabegeschwindigkeit | 1Hz~100Hz kann einstellen |
| Ausgangssignal | CAN2.0A/CAN2.0B |
| MTBF | ≥50000 Stunden /times |
| Isolationswiderstand | Meg. Ohm ≥100 |
| Schlagzähigkeit | 100g@11ms, axiale Richtung 3 (Hälfte Sinusoid) |
| Anti-Vibrations | 10grms, 10~1000Hz |
| Schützen | IP67 |
| Gewicht | 130g (ohne Kabel) |
: Normalerweise haben wir Vorrat für jede Art Produkte, wenn das Produkt, dass Sie vorwählten, wir auf Lager haben, dann müssen wir nur es erneut testen, bevor wir die Fabrik verlassen, also ist die Lieferfrist herum 2|4 Tage; wenn wir sie nicht auf Lager haben, dann müssen wir die Produktion vereinbaren, die Lieferfrist sind herum 2 Wochen. Für die kundenorientierten Entwurfsprodukte geben unsere Ingenieure die ungefähre Lieferfrist entsprechend den technischen Anforderungen.
: wir nehmen 40% Vorauszahlung im Voraus und die Zahlung der Balance 60% vor der Lieferung an. Für das kundenorientierte Entwurfsprodukt wird die Zahlung zusammen besprochen.
: Unsere Produkte haben sehr strenge Tests vor Lieferung geführt, also ist es die sehr niedrige Wahrscheinlichkeit zum Haben von Qualitätsproblem. Wenn unsere Produkte das Qualitätsproblem (verursacht nicht durch künstliche Faktoren) im Garantiezeitraum haben, vereinbart unsere Fabrik die freie Reparatur. Wenn das Produkt nicht gut reparieren kann, vereinbaren wir, ein Neues zur Verfügung zu stellen. Wenn das Produkt außer Garantiezeit ist, stellen wir die Reparatur zur Verfügung, welche nur die Materialkosten berechnet.
