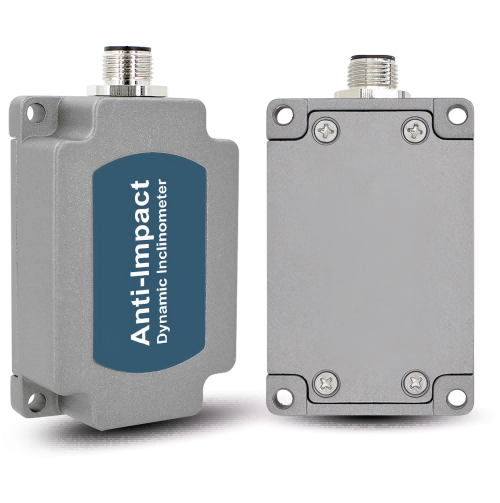

HDA446T Dynamischer Neigungssensor zur Überwachung der Rotorblattverstellung von Windkraftanlagen

ANWENDUNGSBEREICH

• Schwere Vibrationsbelastete Baumaschinen
• Überwachung von Lokomotiven
• Erkennung der Fahrzeugneigung für Satellitenkommunikation
• Schildrohr-Einpressverfahren
• Neigungsmessung geologischer Ausrüstung
• Neigungsnavigation für unterirdische Bohranlagen
• Schiffsnavigations-Neigungsmessung
• Orientierungsmessung basierend auf Neigungswinkel
• Erdölförderausrüstung
• Neigungsmessung verschiedener Ingenieurmaschinen

FUNKTIONSPRINZIP

Es wird eine importierte Kernsteuereinheit verwendet, die auf dem Prinzip eines kapazitiven Miniaturpendels basiert. Gemäß dem Erdanziehungsgrundsatz erzeugt die Erdanziehungskraft eine Komponente auf dem entsprechenden Pendel, wenn sich die Neigungseinheit neigt. Die entsprechende Kapazität ändert sich, und der Neigungswinkel kann durch Verstärkung, Filterung und Umwandlung der Kapazität ermittelt werden.

HAUPTMERKMALE

• Bereich (Rollwinkel ±180°, Nickwinkel ±90°, Azimutwinkel ±180°)
• Dynamische Genauigkeit Roll&Pitch: ±0,1°
• Statische Genauigkeit: ±0,05°
• RS485/232/TTL-Ausgang optional
• Weitspannungs-DC-Eingang 9~36V
• Breiter Temperaturbereich -40~+85°C
• Schutzart IP67/IP68 optional

INSTALLATIONSachsen

Der HDA446T verwendet das ENU-Koordinatensystem, ein Rechtssystem. Gemäß der Rotationsreihenfolge Z-X-Y, wenn die positive Richtung der Y-Achse nach vorne auf dem Träger zeigt, ist der um die Z-Achse gedrehte Winkel der Steuerkurs, der um die X-Achse gedrehte Winkel ist der Nickwinkel und der um die Y-Achse gedrehte Winkel ist der Rollwinkel.

SPEZIFIKATIONEN

FAQ

1. Was ist ein Neigungssensor für Windkraftanlagenblätter?

Ein Neigungssensor für Windkraftanlagenblätter ist dafür ausgelegt, die Echtzeit- dreidimensionale Neigung von Windkraftanlagenblättern zu überwachen. Er kann Roll-, Nick- und Azimutdaten für die Blattneigungsüberwachung, die Betriebsanalyse und die Steuerungsoptimierung liefern.

2. Was kann ein Blattneigungssensor überwachen?

Der Sensor kann Echtzeit-Neigungsänderungen von Windkraftanlagenblättern überwachen und dreidimensionale Bewegungs- und Neigungsdaten liefern. Diese Informationen können für die Blattneigungsüberwachung, die Analyse der Betriebsbedingungen und die Beurteilung des Blattspielraums verwendet werden.

3. Wie kann die Blattneigungsüberwachung die Leistung von Windkraftanlagen verbessern?

Echtzeit-Blattneigungsdaten können eine Grundlage für die Optimierung der Blattneigungssteuerung und der Betriebsstrategien bieten. Unter geeigneten Turbinenkonfigurationen und Betriebsbedingungen können die Überwachungsdaten zur Verbesserung der Stromerzeugungseffizienz beitragen.

4. Kann der Sensor helfen, Risiken im Zusammenhang mit dem Blattspielraum von Windkraftanlagen zu reduzieren?

Ja. Die Echtzeit-dreidimensionale Blattneigungsüberwachung liefert Daten zur Analyse des Blattspielraums und zur Identifizierung abnormaler Neigungsänderungen, was den Betreibern hilft, potenzielle Spielraumrisiken zu bewerten und die Überwachung der Turbinensicherheit zu verbessern.

5. Wo wird der Neigungssensor für Windkraftanlagenblätter installiert?

Der Sensor kann je nach spezifischer Turbinenstruktur und Überwachungsanforderungen am Windkraftanlagenblatt oder an der dafür vorgesehenen Blattüberwachungsposition installiert werden. Seine einfache Installation macht ihn für die langfristige Online-Überwachung geeignet.

6. Wie lange ist die Lebensdauer des Blattüberwachungssensors?

Die theoretische Lebensdauer des Sensors beträgt mehr als 9 Jahre, was ihn für langfristige Online-Überwachungsanwendungen in Windkraftanlagen geeignet macht.
