Theorie:	MEMS	Ausgangssignal:	Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Betriebstemperatur:	-40 °C ~ +85 °C	Auflösung von Roll&Pitch:	0.01°
Dynamischer Breitspannungseingang des Sensors:	DC9~36V	Maßachse:	X Achse der Achse der Achse/Y/Z
Reaktionszeit:	0.01S	dynamische Genauigkeit:	± 0,1°

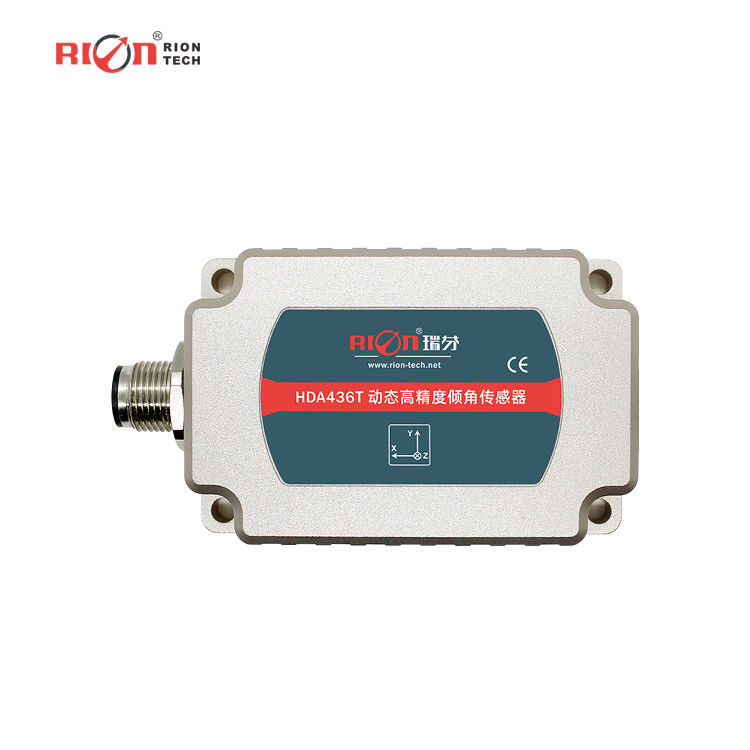

HDA436T		Die Situation	Parameter
Messbereich		-	Rollen ± 180°, Neigung ± 90°, Azimut ± 180° (Anfänglicher Wert bei Auslöschung 0°)
Messachse		-	X-Achse / Y-Achse / Z-Achse
Auflösung von Roll&Pitch¹⁾		-	00,01°
Roll&Pitch statische Genauigkeit²⁾		@ 25°C	± 0,05°
Roll&Pitch Dynamische Genauigkeit (rms)		@ 25°C	± 0,1°
Gyrosysteme	Bereich	-	± 250°/s
	Null Verzerrungsstabilität (Mittelwert von 10 s)	-	80,5°/h
	Null Bias Instabilität	-	40,5°/h
	Winkel zufälliger Gangkoeffizient	-	0.25°/qrt (h)
Beschleunigung	Bereich	-	HDA436T:±8g HDA437T:±20g
	Biasstabilität (mittlerer Wert von 10)	-	00,02 mg
	Unsicherheit der Verzerrung	-	00,005 mg
	Geschwindigkeit zufälliger Gangkoeffizient	-	0.005m/s/sqrt(h)
Nullpunkt Temperatur Koeffizient³⁾		-40°C bis 85°C	± 0,01°/°C
Empfindlichkeit Temperatur Koeffizient⁴⁾		-40°C bis 85°C	≤ 100 ppm/°C
Startzeit des Einsatzes		≤ 3,5 Sekunden
Reaktionszeit		0.01S
Ausgangssignal		Die in Absatz 1 genannte Angabe ist nicht anwendbar.
Elektromagnetische Kompatibilität		Nach EN61000 und GBT17626
MTBF		≥ 98000 Stunden / Stunde
Isolierwiderstand		≥ 100 Megohm
Aufprallfestigkeit		100 g @ 11 ms,3 Achsrichtung (halbsinusoid)
Antivibration		10 g / 10 ‰ 1000 Hz
Wasserdichte Ebene		Standard IP67, optionale IP68 und korrosionsbeständige IP68
Kabel		Standard ohne Verdrahtung, optionale 2 m M12-Flugstecker mit PVC-kabelfreiem Kabel
Gewicht		Einfachverbindung ≤ 165 g / Doppelanschluss ≤ 180 g (ohne Kabel)
1)Auflösung: bezieht sich auf die kleinste Änderung des Messwerts, die vom Sensor im Messbereich erkannt und aufgelöst werden kann. 2)Genauigkeit: bezieht sich auf die Quadratwurzel-Durchschnittsdifferenz zwischen dem gemessenen und dem tatsächlichen Winkelwert durch mehrfache Messungen (> 16 Mal) bei Normaltemperatur. 3) Null Temperatur-Drift-Koeffizient: die Veränderungsrate des Indikationswerts im Verhältnis zur Normaltemperatur innerhalb des Nennbetriebstemperaturbereichs des Sensors bei Null Grad. 4) Empfindlichkeitstemperatur:Die prozentuale Temperaturänderungsrate der Vollskala-Anzeige gegenüber der Vollskala-Anzeige bei Raumtemperatur des Sensors im Nennbetriebstemperaturbereich.
