PDA826FL Zwei-Achsen-Neigungssensor zur Überwachung von Brücken und Staudämmen

F1: Was ist der Messbereich und die Genauigkeit dieses Neigungssensors?

A: Der Sensor bietet einen Messbereich von ±10° mit Zwei-Achsen-Fähigkeit und einer hohen Auflösung von 0,0005°, was ihn ideal für präzise Neigungsüberwachungsanwendungen macht.

F2: Wie funktioniert der Sensor?

A: Der Sensor ist mit einer importierten Kernsteuereinheit ausgestattet und arbeitet nach dem Prinzip des kapazitiven Mikropendels. Wenn sich die Neigungseinheit neigt, erzeugt die Schwerkraft eine Kraftkomponente auf das Pendel, die die interne Kapazität verändert. Dieses Signal wird dann verstärkt, gefiltert und in eine präzise Neigungswinkelanzeige umgewandelt.

F3: Für welche Anwendungen ist dieser Sensor geeignet?

A: Typische Anwendungen sind:

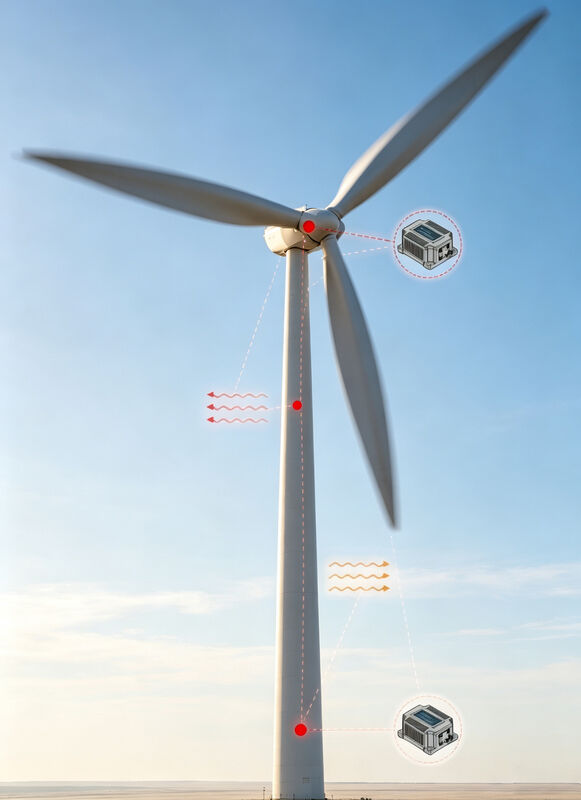

• Überwachung von Windkraftanlagen
• Strukturelle Überwachung von Brücken und Dämmen
• Überwachung historischer/antiker Gebäude
• Überwachung von Hochgeschwindigkeitsbahnstrecken
• Boden-Satellitenkommunikationsfahrzeuge
• Eisenbahnschienenlehren und Spurweitenjustierung
• Nivellierung von Baumaschinen
• Neigungsüberwachung geologischer Ausrüstung

F4: Welche Stromversorgung ist erforderlich?

A: Der Sensor akzeptiert einen weiten DC-Eingangsbereich von 9–36V, was Flexibilität bei verschiedenen Stromquellen vor Ort bietet.

F5: Welches Ausgangssignal liefert der Sensor?

A: Der Sensor gibt ein TTL-Signal für eine einfache Integration in Ihre Datenerfassungs- oder Steuerungssysteme aus.

F6: Hält der Sensor rauen Umgebungen stand?

A: Ja. Mit einer Schutzart von IP67 und einem Betriebstemperaturbereich von –40°C bis +85°C liefert der Sensor zuverlässige Leistung in Außenbereichen, bei hoher Luftfeuchtigkeit, Staub und extremen Temperaturen.

F7: Worauf sollte ich bei der Installation achten?

A: Eine falsche Installation kann zu Messfehlern führen. Bitte beachten Sie die Regel "eine Oberfläche, zwei Achsen":

• Oberfläche: Die Montagefläche des Sensors muss fest mit der zu messenden Oberfläche verbunden sein — eben und stabil. Eine unebene Montagefläche führt zu Winkelabweichungen.
• Achsen: Die Sensorachse muss parallel zur zu messenden Achse sein, wobei möglichst kein Winkel zwischen den beiden Achsen bestehen sollte.

F8: Kann der Sensor sowohl horizontal als auch vertikal installiert werden?

A: Ja. Sowohl horizontale als auch vertikale Installationsoptionen sind verfügbar, sodass Sie die Ausrichtung wählen können, die am besten zu Ihrer Anwendung passt.

F9: Wie sind die Abmessungen des Sensors?

A: Das kompakte Gehäuse misst L82 * B70 * H42 mm und lässt sich leicht in eine Vielzahl von Geräten integrieren.
