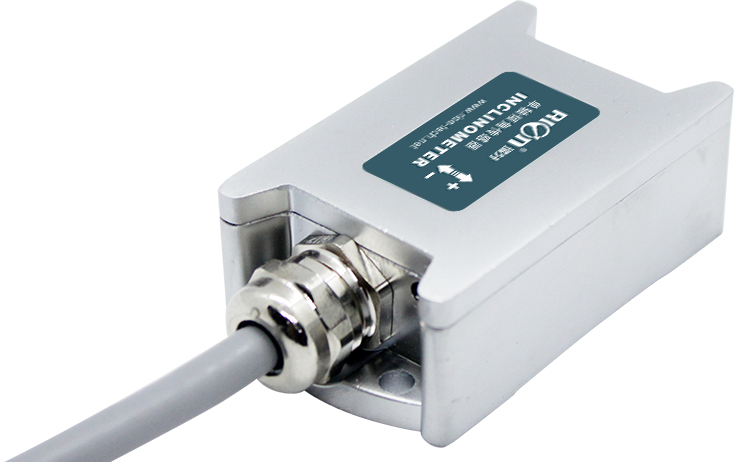

MCA416/426T Neigungssensor für Inkubatoranwendungen für Neugeborene

Bedienungsanleitung

1. Der Neigungssensor misst den Neigungswinkel des Objekts, indem er das Prinzip der Erdanziehungskraft nutzt. Stellen Sie bei der Installation sicher, dass die Richtung der Induktionsachse des Sensors parallel zur Richtung der Neigungsachse des gemessenen Objekts verläuft, um die beste Messgenauigkeit zu erzielen. Der Sensor und die gemessene Oberfläche müssen dicht, flach und stabil sein.
Wenn die Montagefläche uneben ist, kann dies leicht zu Messfehlern des Sensors führen.

2. Der Neigungssensor kann auf sechs Flächen beliebig installiert und gemessen werden. Nach der Installation wird über den relativen
ZERO-Befehl auf NULL gesetzt. (Gleichzeitig wird der aktuelle Installationsmodus eingestellt. Der eingestellte Wert wird im internen Speicher des Produkts gespeichert.
Nach der Nullpunktkalibrierung arbeitet das Produkt mit der aktuellen Position als Nullpunkt.)

3. Der Neigungssensor hat die Schutzart IP67. Regen oder starker Wasserdruck beeinträchtigen die Funktion der internen Geräte nicht. Bitte verwenden Sie ihn nicht längere Zeit unter Wasser, um Schäden an der internen Schaltung des Produkts zu vermeiden. Der Hersteller bietet für Schäden, die dadurch verursacht werden, kostenpflichtige Wartungsdienste an.

4. Achten Sie nach der Installation des Neigungssensors darauf, die Signalleitung und den Pluspol der Stromversorgungsleitung beim Verdrahten nicht kurzuschließen, um den Ausgangskreis nicht durchzubrennen. Da der Minuspol des Signals dieses Produkts mit dem Minuspol der Stromversorgung geteilt wird, schließen Sie den Minuspol des Signals des Erfassungsendes mit dem Minuspol der
Stromversorgung dieses Produkts an.

ANWENDUNG

• Landmaschinen
• Hebemaschinen
• Kran
• Arbeitsbühne
• Solar-Tracking-System
• Medizinische Geräte
• Elektrofahrzeugsteuerung

MERKMALE

• Auflösung: 0,1°
• Sechs Installationsmethoden
• Nullpunkt-Einstellfunktion
• IP67
• Ausgang: RS232/RS485/TTL
• Stromversorgung: 9~36V
• Arbeitstemperatur: -40~+85°C
• Hohe Stoßfestigkeit >3500g
